Что это за компонент

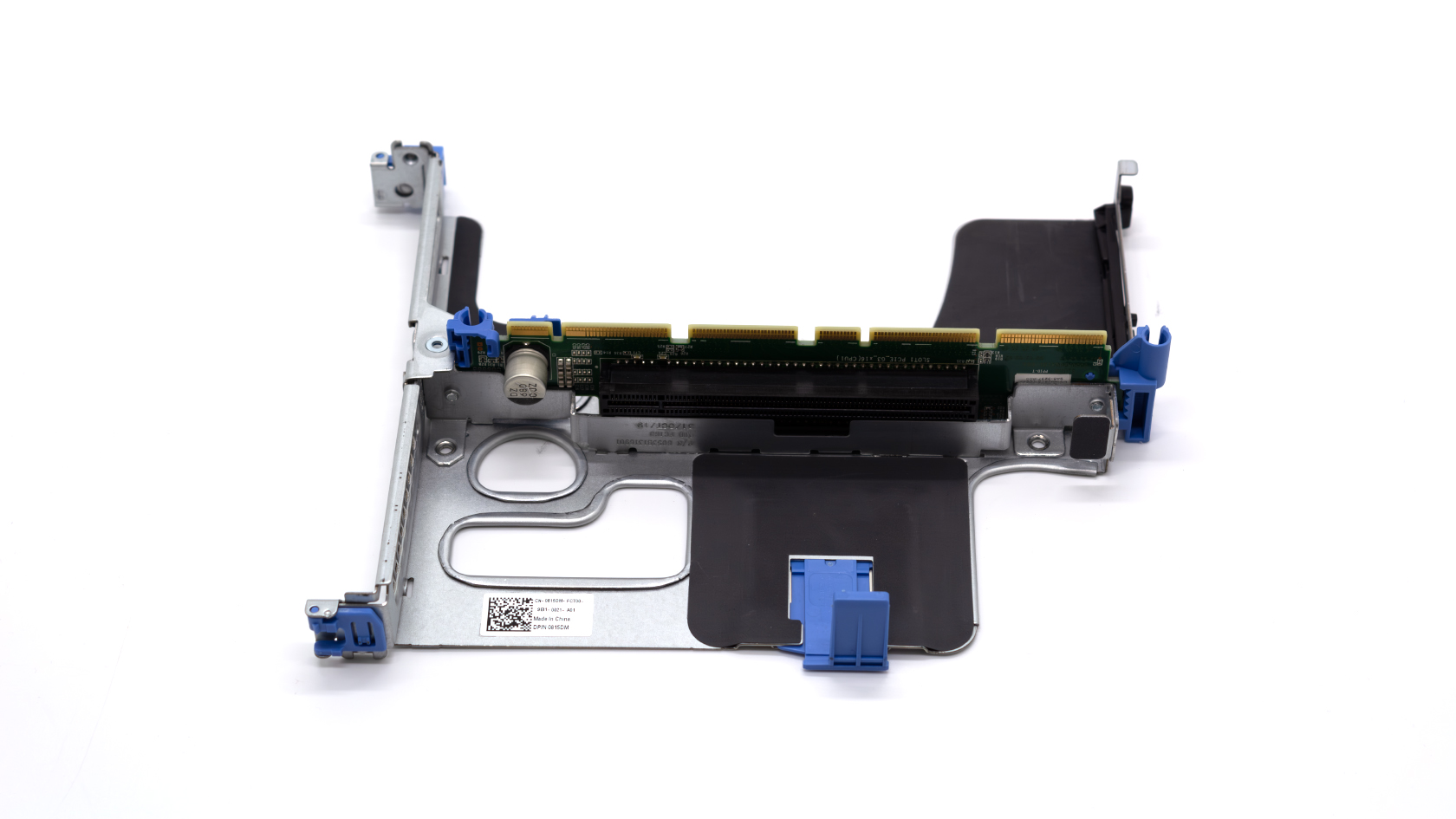

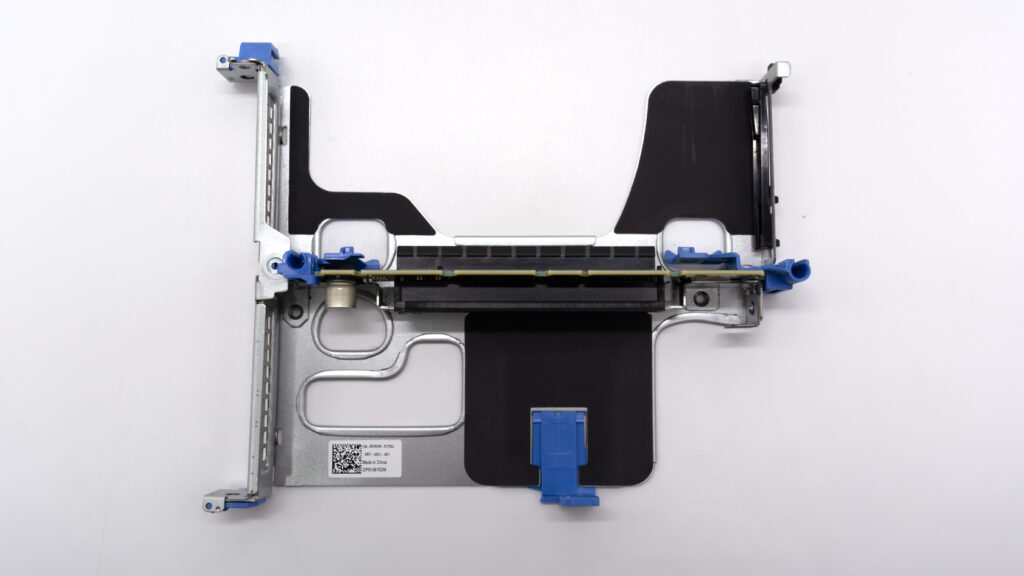

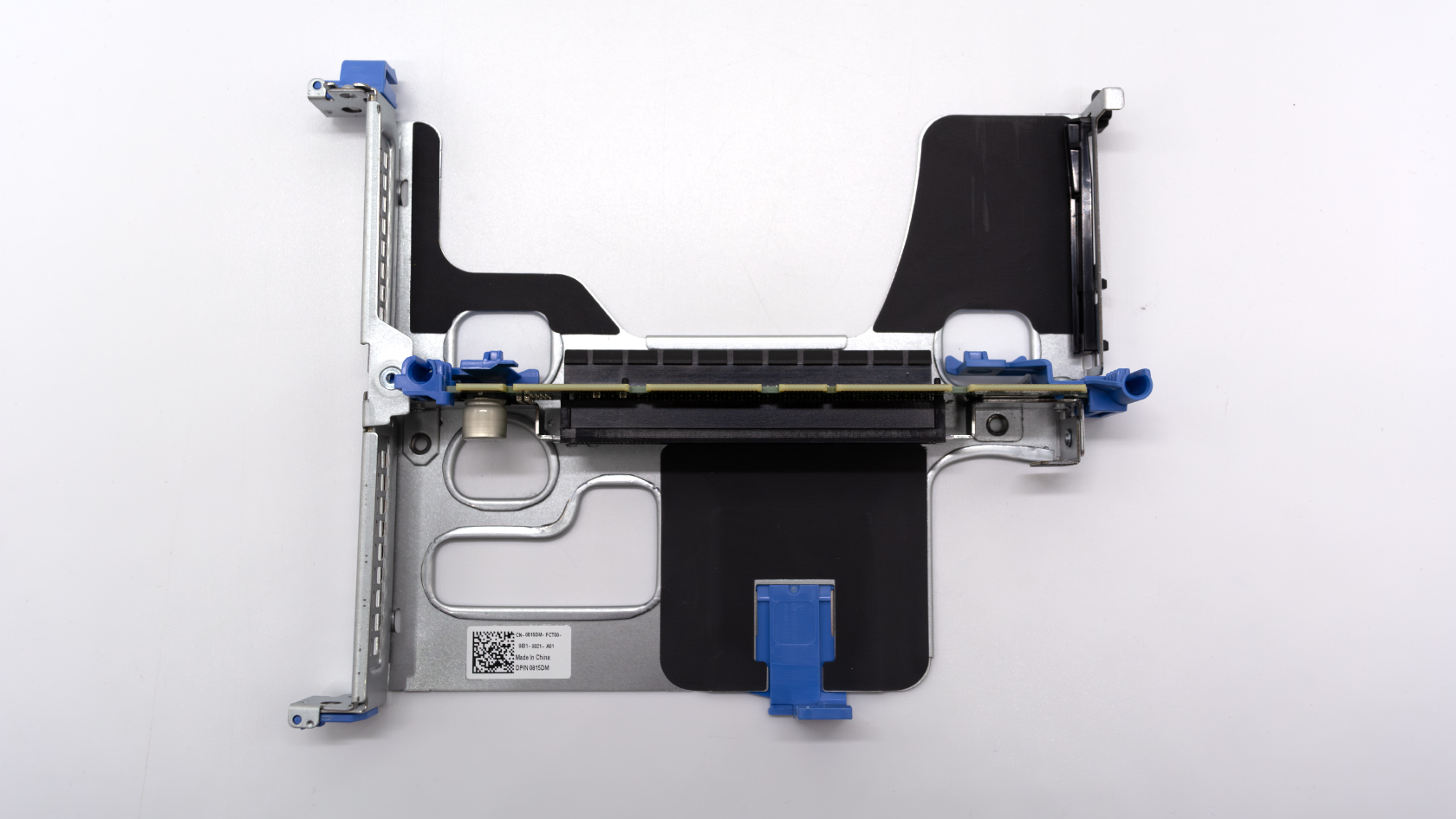

Райзер 0815DM превращает один слот шасси Dell PowerEdge R640 в два полноценных порта PCI Express. Модуль занимает позицию №1 и работает только с низкопрофильными картами формата Low Profile. Инженеры Dell спроектировали эту плату для плотной упаковки оборудования в корпусе высотой 1U. Без этого адаптера вы не сможете установить две карты расширения в переднюю зону сервера. Конструкция критична при сборке узлов с упором на сеть или ускорение вычислений.
Здесь размещают сетевые адаптеры на 10, 25 или 100 Гбит/с, а также контроллеры хранения данных. Сам форм-фактор диктует использование соответствующих планок на подключаемых устройствах. Металлический корпус служит элементом жесткости и помогает отводить тепло от чипов расширений. Это штатное решение вендора, которое гарантирует корректную работу системы охлаждения и управления питанием. Сторонние замены часто нарушают тепловой баланс.
Ключевые параметры
Модель дает два физических слота с электрической формулой x16 каждый. Пропускная способность линии хватает для современных сетевых карт и ускорителей начального уровня. Поддержка стандарта PCI Express 3.0 передает данные без узких мест в большинстве сценариев. Расстояние между портами строго фиксировано под стандартные низкопрофильные карты. Разъем подключения к материнской плате имеет уникальную форму ключа, исключающую ошибку монтажа при сборке.
Парт-номер 0815DM идентифицирует именно эту ревизию для первого слота шасси. Плата выполнена по многослойной технологии для сохранения целостности высокоскоростных сигналов. Контактные группы покрыты защитным слоем, предотвращающим окисление при длительной эксплуатации. Крепежные отверстия совпадают со стойками корпуса R640 без необходимости доработок или подпиливания металла. Отсутствие активных элементов на самой плате повышает общую надежность узла.
Чем отличается от похожих

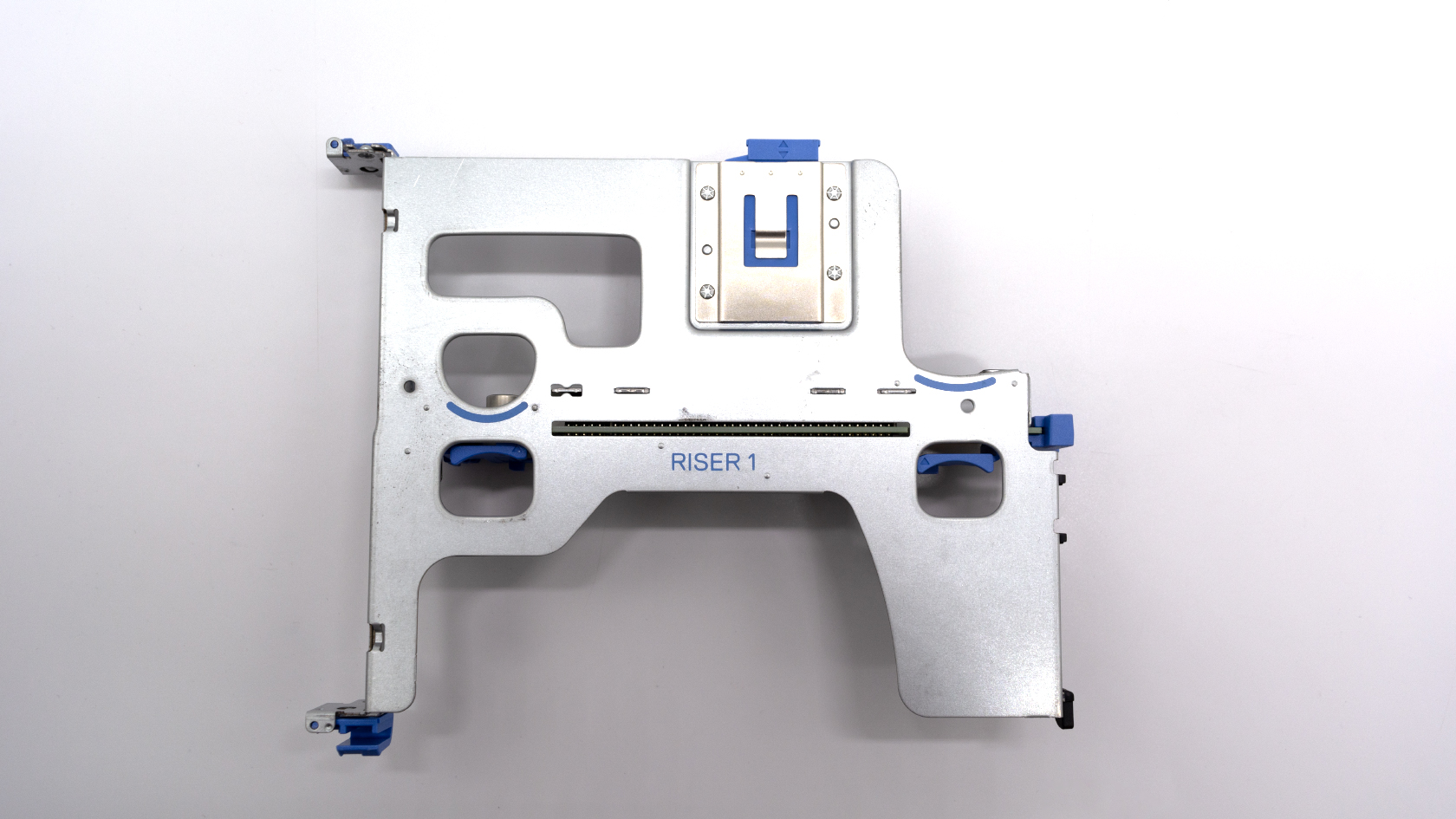

Этот райзер занимает позицию №1 в системе нумерации шасси Dell R640. Существуют модификации для второго слота, которые имеют иную геометрию и расположение разъемов. Установка неверного модуля заблокирует монтаж других компонентов или повредит коннекторы материнской платы. Вариант с двумя слотами x16 дает максимальную гибкость по сравнению с конфигурациями x8+x8. Некоторые альтернативные версии поддерживают только один широкий слот, что сильно ограничивает функционал системы.
Оригинальное исполнение гарантирует точное совпадение геометрии крепежных ушек с корпусом сервера. Сторонние аналоги часто требуют подгибания металла или оставляют зазоры, нарушающие поток воздуха внутри корпуса. Вентиляторы сервера работают по алгоритмам, учитывающим тепловыделение штатных компонентов. Использование неоригинального райзера может вызвать ошибки датчиков температуры или повышенный шум кулеров под нагрузкой. Вы получаете предсказуемое поведение системы при пиковых нагрузках на шины расширения.
Совместимость
Компонент разработан исключительно для серверов платформы Dell PowerEdge 14-го поколения. Основная целевая модель — шасси формата 1U Dell PowerEdge R640. Требуется наличие соответствующего разъема на материнской плате конкретного экземпляра сервера. Деталь совместима со всем семейством процессоров Intel Xeon Scalable первого и второго поколения для этой платформы. Проверьте документацию к вашему шасси перед заказом, так как конфигурации слотов зависят от заводской комплектации.
На что обратить внимание
Перед покупкой убедитесь, что ваш сервер имеет свободное место именно в зоне первого слота. Конфигурация шасси могла быть изменена предыдущим владельцем или на заводе под другие задачи. Убедитесь, что приобретаемые карты расширения имеют низкий профиль (Low Profile DP). Стандартные полнопрофильные платы физически не поместятся в корпус 1У даже при наличии райзера. Блок питания сервера должен иметь запас мощности для питания новых адаптеров.
Обратите внимание на состояние контактов основного разъема при получении товара. Механические повреждения ключей приведут к невозможности установки или короткому замыканию цепей питания. При монтаже соблюдайте порядок затяжки винтов крепления к задней стенке корпуса. Неравномерное усилие может деформировать текстолит и нарушить контакт в слотах PCI-E. После установки проверьте в BIOS видимость обоих слотов и корректную работу линий передачи данных.
