Что это за компонент

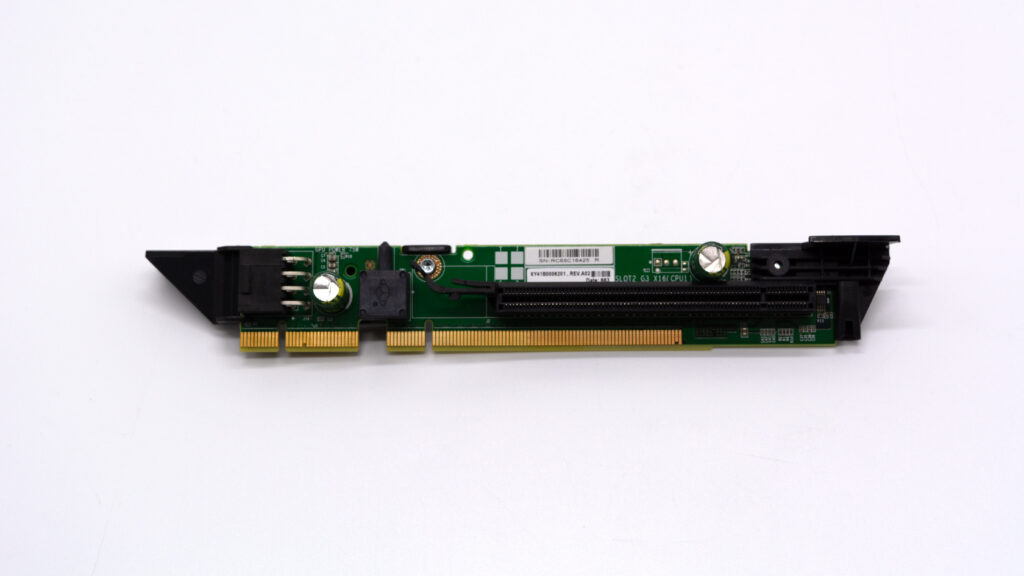

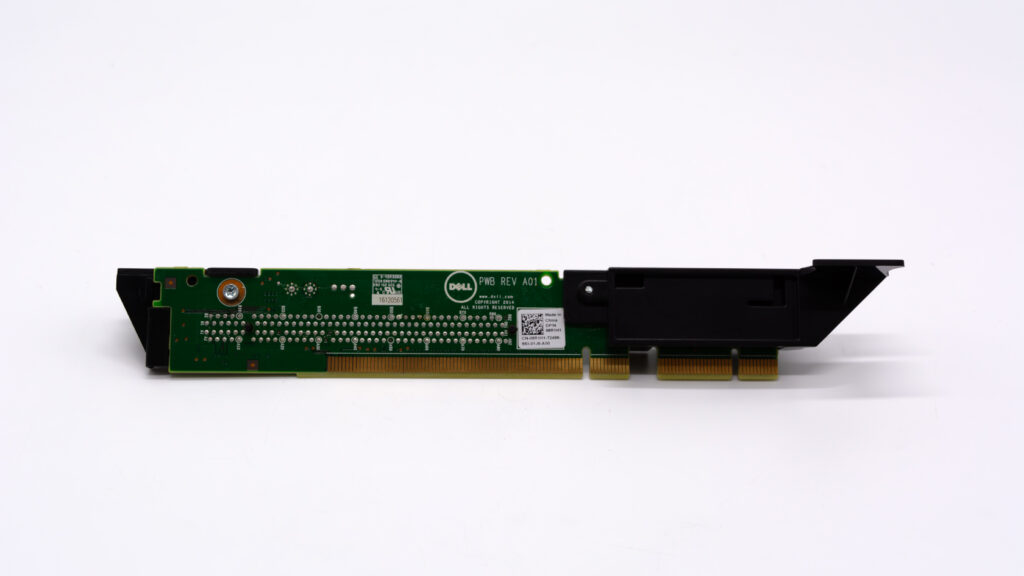

Райзер с парт-номером 06R1H1 открывает третий слот расширения в сервере Dell PowerEdge R630. Речь идет о конфигурации шасси на восемь дисков формата 2.5 дюйма (8SFF). Плата принимает только низкопрофильные карты расширения (LP). Основной интерфейс подключения — PCI-Express x16. Инженеры вывели на плату отдельный разъем для дополнительного питания. Эта деталь критична при установке мощных контроллеров или ускорителей вычислений. Без данного модуля третий слот в корпусе 8SFF физически недоступен.
Ключевые параметры
Конструкция предоставляет один физический слот с электрической разводкой x16. Пропускная способность шины строго соответствует спецификации PCI-Express 3.0. Канал такой ширины исключает узкие места при работе современных сетевых карт или RAID-контроллеров. Главное отличие этой модели от базовых версий — наличие разъема доппитания. Коннектор подводит энергию напрямую от блока питания сервера к установленной карте. Слот материнской платы разгружается, что дает возможность использовать устройства с высоким потреблением. Габариты платы жестко привязаны к форм-фактору Low Profile. Установка полноразмерных адаптеров здесь невозможна из-за высоты корпуса 1U.
Чем отличается от похожих
Эта модель закрывает нишу максимального расширения внутри линейки аксессуаров для R630. Базовые райзеры часто ограничиваются слотами x8 или не имеют выведенного питания. Версия 06R1H1 дает полный доступ ко всем ресурсам шины x16. Покупатель получает возможность установить карту, требующую максимальной пропускной способности. Отсутствие внешнего кабеля питания в аналогах сужает круг совместимого оборудования. Здесь этот вопрос решен заводской трассировкой и набором разъемов. Конструкцию оптимизировали специально под плотную компоновку корпуса 8SFF. Другие варианты могут потребовать замены корзины дисков или просто не влезут в отсек.
Совместимость
Компонент создан исключительно для серверов поколения 13G компании Dell. Плата работает с моделями PowerEdge R630 в конфигурации передних дисков 8SFF. Использование в серверах других серий или поколений технически невозможно из-за различий в разъемах. Райзер поддерживает процессоры семейств Intel Xeon E5-2600 v3 и v4. Для корректной работы требуются соответствующая ревизия материнской платы и актуальная прошивка BIOS. Установка в серверы с корзиной на 10 или 16 дисков часто требует изменения общей конфигурации шасси.
На что обратить внимание
Перед заказом проверьте текущую конфигурацию вашего сервера. Убедитесь, что корпус поддерживает установку третьего райзера. В некоторых базовых поставках место под эту плату занято элементами системы охлаждения или кабель-менеджмента. Обратите пристальное внимание на тип подключаемой карты. Она обязана иметь профиль Low Profile, иначе крышка сервера не закроется. Проверьте наличие свободного коннектора питания на блоке питания вашего сервера. Кабель для подключения райзера обычно идет в комплекте, но его длина фиксирована. Убедитесь, что система охлаждения справится с тепловыделением новой карты в плотном корпусе 1U. Неправильная установка приведет к перегреву компонентов или ошибке при старте системы.
