Что это за компонент

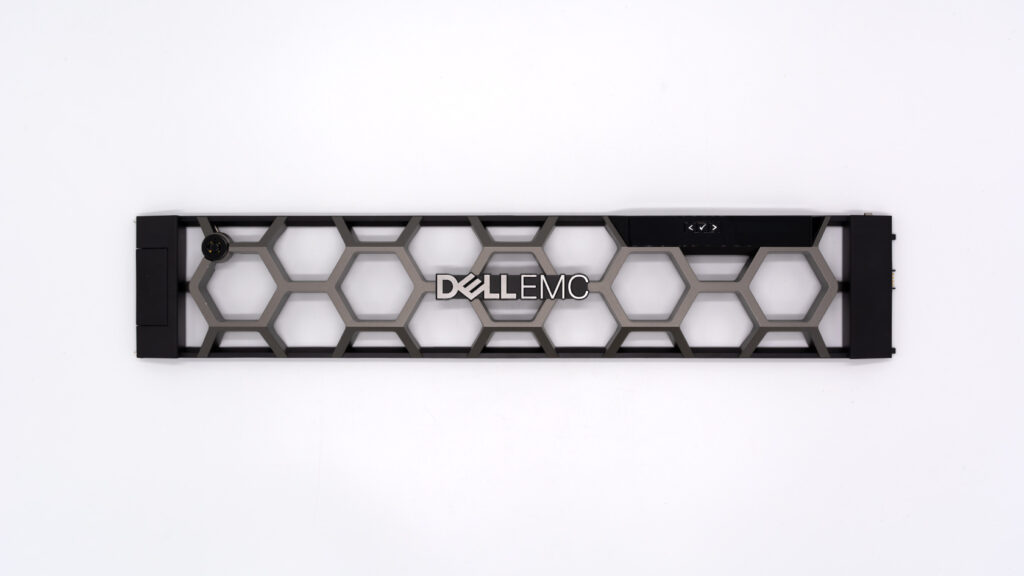

Накладка 06395V закрывает фронтальную часть сервера Dell PowerEdge R740. Форм-фактор корпуса — 2U. Деталь монтируется поверх шасси и скрывает внутренние отсеки дисков от посторонних глаз. В центре панели встроен жидкокристаллический дисплей. Экран выводит сервисную информацию без подключения монитора или клавиатуры. Администратор видит IP-адрес, код ошибки или температуру процессора прямо на лицевой стороне стойки. Такая панель нужна для защиты портов от пыли и несанкционированного доступа к кнопкам питания.
Ключевые параметры
Главная особенность этой версии — наличие LCD-модуля. Простые заглушки из пластика не дают никакой информации о состоянии системы. Здесь же встроенный контроллер считывает данные с материнской платы через специальный разъем. Дисплей отображает статус здоровья сервера, номер модели и текущие настройки iDRAC. Корпус изготовлен из прочного полимера черного цвета. Конструкция предусматривает точные вырезы под ручки фиксации дисков и вентиляционные отверстия. Артикул 06395V указывает на оригинальное производство Dell, а не сторонний аналог. Размеры строго соответствуют спецификации 2U для установки в стандартную 19-дюймовую стойку.
Чем отличается от похожих
Рынок предлагает два типа передних панелей: глухие пластиковые заглушки и версии с дисплеем. Глухие модели дешевле, но требуют обязательного подключения к сети управления для диагностики. Безель с LCD устраняет эту зависимость. Техник подходит к стойке и сразу видит проблему, не ища патч-корд или ноутбук. Оригинальная накладка 06395V имеет идеальную геометрию замков. Дешевые копии часто люфтят или перекрывают индикаторы состояния дисков. Качество пластика у оригинала выше: он не желтеет со временем и выдерживает частые снятия при обслуживании. Наличие дисплея ускоряет первичную диагностику в дата-центре на минуты.
Совместимость
Деталь разработана исключительно для серверов поколения 14G компании Dell. Она подходит только для моделей серии R740 в корпусе высотой 2 юнита. Конструкция не совместима с версиями 1U или более новыми поколениями 15G. Разъем для подключения информационного табло соответствует спецификации платформ с процессорами Intel Xeon Scalable первого и второго поколения. Перед покупкой убедитесь, что ваше шасси имеет соответствующий порт для LCD-модуля.
На что обратить внимание
Проверьте ревизию вашего сервера перед заказом. Хотя модель R740 едина, в редких случаях ранние партии могли иметь отличия в креплениях. Убедитесь, что кабель для подключения дисплея присутствует внутри сервера. Иногда при покупке б/у оборудования этот шлейф теряется, и экран работать не будет. При монтаже действуйте аккуратно: пластиковые защелки хрупкие и ломаются при чрезмерном усилии. Дисплей требует питания от материнской платы, поэтому информация появится только после включения сервера. Если вы меняете глухую панель на версию с экраном, проверьте свободное место за передней крышкой для прокладки кабеля.
