Что это за компонент

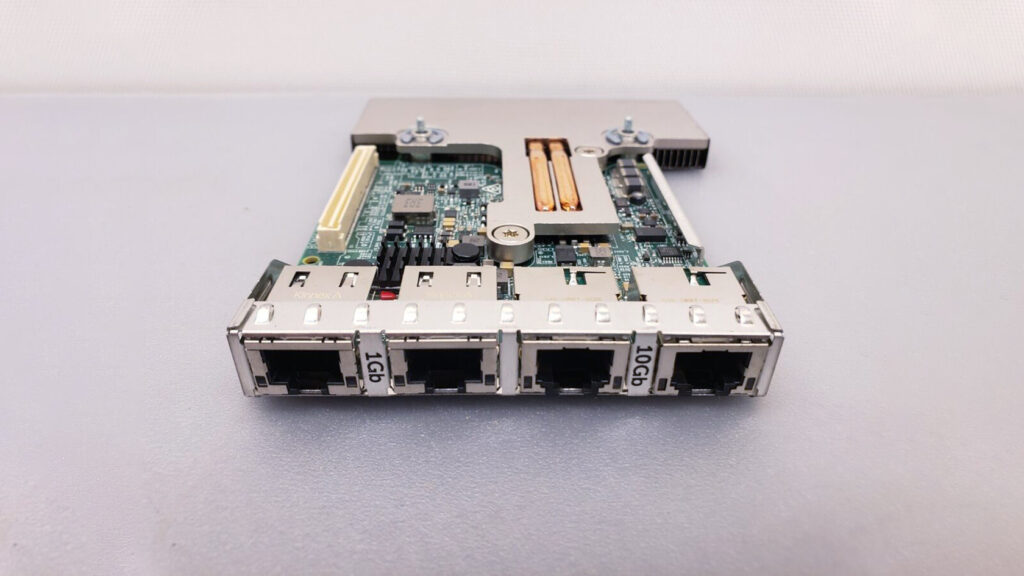

Модуль Dell Broadcom 57416 (арт. 01224N) распаян на материнской плате серверов 14-го поколения. Это не отдельная карта, а часть системы. Чип объединяет четыре физических порта в одном корпусе. Два канала работают на скорости 10 Гбит/с. Оставшаяся пара функционирует в режиме 1 Гбит/с. Разъемы стандарта RJ45 принимают витую пару категорий 5e и 6. Такая схема освобождает слоты PCIe для других задач расширения. Администратор получает готовую гибридную сеть сразу после распаковки оборудования. Управление трафиком берет на себя контроллер Broadcom NetXtreme-E. В среде Linux используются драйверы bnxt_en. Для Windows Server подходят стандартные пакеты поддержки.
Ключевые параметры
Пара портов 10GBASE-T отдает до 20 Гбит/с при агрегации каналов. Линии годятся для связи с ядром сети или быстрого хранилища iSCSI. Гигабитные интерфейсы отведите под управление iDRAC или миграцию виртуальных машин. Технология TCP/IP Offload Engine снимает нагрузку с центрального процессора при обработке пакетов. Функция Energy Efficient Ethernet режет энергопотребление во время простоев связи. Сегментация трафика по VLAN 802.1Q происходит на уровне адаптера без участия гипервизора. Аппаратное ускорение шифрования TLS разгружает ЦП при работе с защищенными соединениями.
Чем отличается от похожих
Модель 57416 выделяется комбинацией скоростей внутри одного физического устройства. Дискретные карты обычно предлагают либо четыре гигабитных порта, либо два десятигигабитных. Инженеры решили задачу смешанной инфраструктуры без лишних затрат и переходников. Покупка отдельной карты управления и адаптера данных здесь не требуется. Встроенное исполнение экономит один слот PCIe x8 или x16. В плотных стойках этот ресурс часто становится дефицитным. Отсутствие съемного модуля повышает отказоустойчивость за счет снижения числа механических контактов. Конструкция оптимизирована под систему охлаждения шасси Dell. Перегрев чипа встречается реже, чем у сторонних решений.
Совместимость
Компонент штатно работает в серверах платформы Dell PowerEdge 14-го поколения. Архитектура рассчитана на процессоры Intel Xeon Scalable первого и второго поколений. Речь идет о семействах Skylake-SP и Cascade Lake-SP. Установка возможна в некоторые модели 13-го поколения при наличии нужной ревизии системной платы. Адаптер требует свободных линий PCIe, разведенных производителем конкретно под этот контроллер. Программная поддержка доступна в ОС семейства Windows Server начиная с версии 2016. Дистрибутивы Linux должны иметь ядро не ниже 4.15. Для корректной работы функций виртуализации необходима поддержка SR-IOV со стороны гипервизора VMware ESXi или Microsoft Hyper-V.
На что обратить внимание
При заказе сверяйте артикул 01224N, так как внешне похожие карты имеют другую прошивку. Убедитесь, что инфраструктура готова к медным кабелям для 10-гигабитных соединений длиной свыше 30 метров. Стандарт 10GBASE-T чувствителен к качеству обжима коннекторов и категории кабеля. При высокой нагрузке на все четыре порта чип нагревается до 70–80 градусов. Проверьте работу фронтальных вентиляторов сервера для эффективного обдува зоны контроллера. Если планируете использовать PXE-загрузку, настройте очередность устройств в BIOS перед установкой ОС. Драйверы для старых систем вроде Windows Server 2012 R2 могут отсутствовать в открытом доступе. Всегда обновляйте микрокод адаптера через утилиту Dell Lifecycle Controller до актуальной версии перед вводом в эксплуатацию.
