Назначение и архитектура адаптера

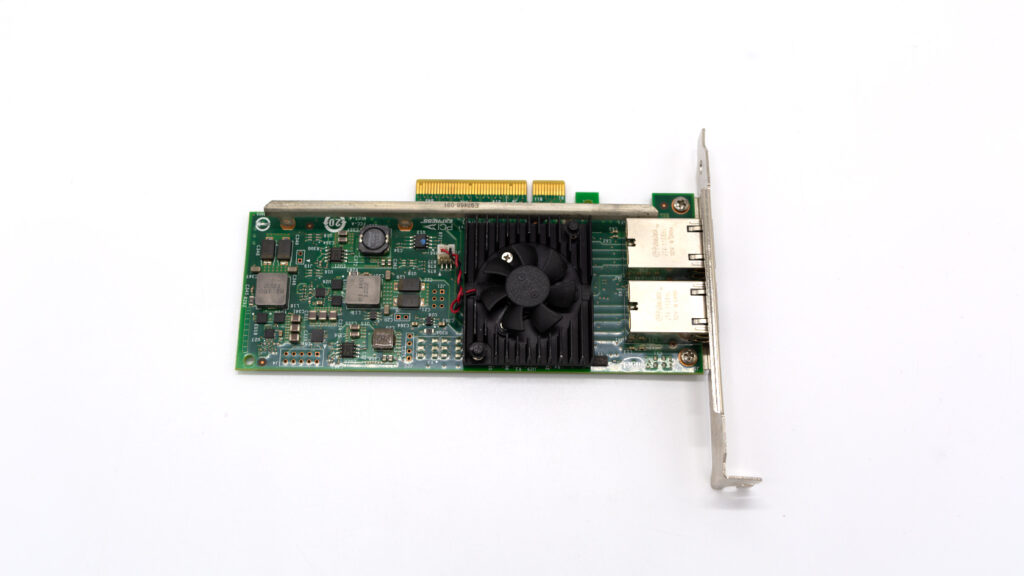

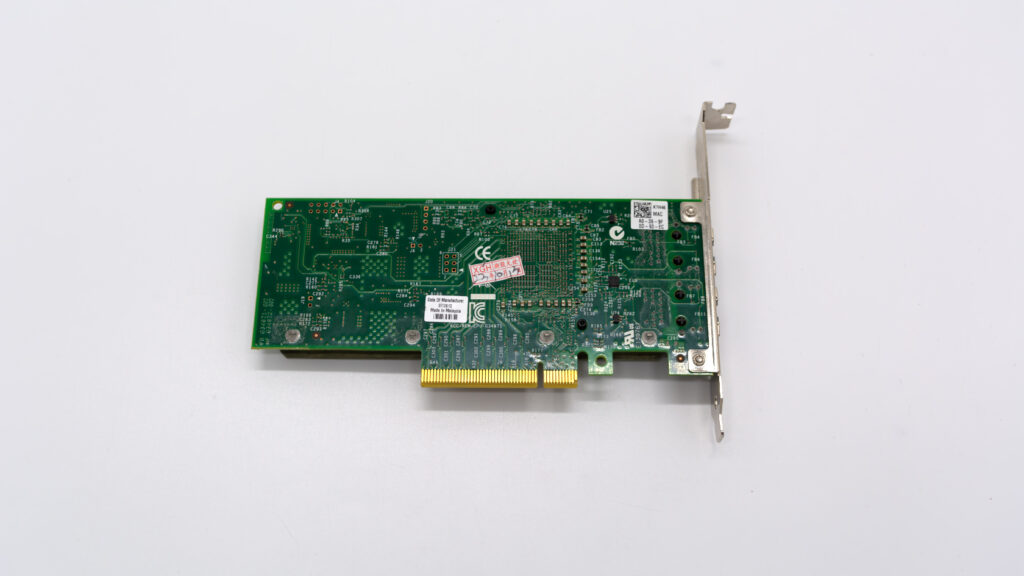

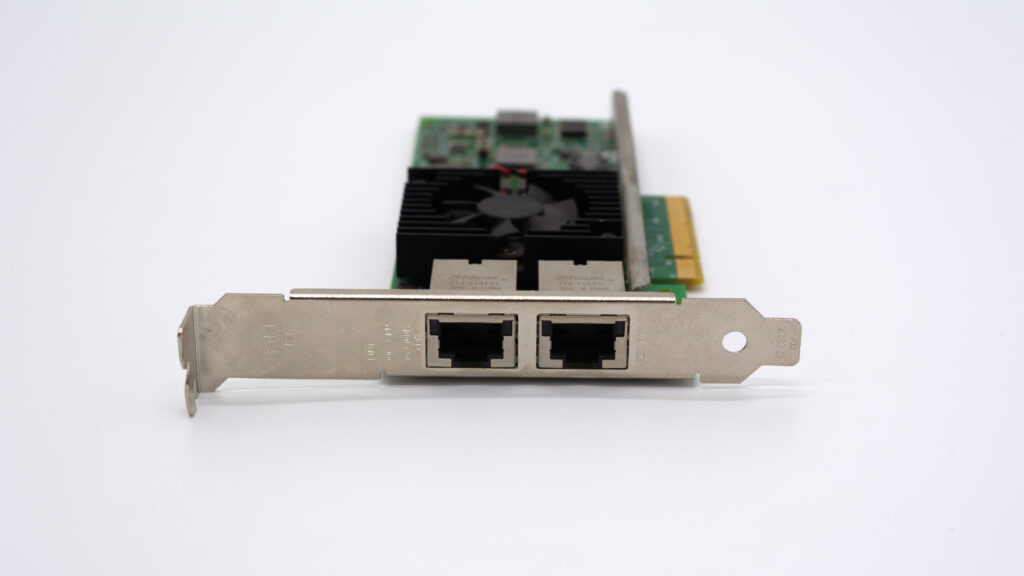

Сетевой контроллер Intel X540-T2 (арт. 0K7H46) добавляет серверу два полноценных порта 10 Gigabit Ethernet. Для подключения используется стандартный разъем RJ45 и медная витая пара. Карта занимает один слот расширения PCI Express версии 2.0 или новее. Системные администраторы устанавливают это решение для организации скоростных каналов связи внутри кластера. Оборудование также подходит для подключения систем хранения данных по протоколам iSCSI или NFS. Чипсет берет на себя обработку сетевых пакетов. Центральный процессор освобождается от рутинных операций ввода-вывода.
Технические характеристики
Два независимых порта передают данные со скоростью до 10 Гбит/с каждый. Суммарная пропускная способность достигает 20 Гбит/с при полной загрузке обоих каналов. Контроллер поддерживает автосогласование скоростей 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Эта функция позволяет использовать карту в смешанных сетях со старым оборудованием без ручной настройки. Расстояние передачи сигнала по кабелю Cat6a или Cat7 достигает ста метров без повторителей. Чип использует технологию виртуализации портов VMDq для распределения трафика между виртуальными машинами. Аппаратное ускорение вычислений контрольных сумм TCP/UDP снижает задержки при передаче больших файлов. Потребление энергии одним портом не превышает 2,5 Вт в активном режиме работы.
Отличия от оптических аналогов
Модель на чипе X540 работает с обычной витой парой вместо дорогой оптики. Пользователь экономит на трансиверах SFP+ и оптических патч-кордах при построении сети. Многие аналоги требуют замены существующей кабельной инфраструктуры под оптоволокно. Здесь достаточно проложить качественный медный кабель категории 6а. Встроенные буферы памяти эффективно гасят пиковые нагрузки без сброса пакетов. Драйверы стабильно работают в операционных системах Linux, Windows Server и FreeBSD без дополнительных патчей. Карта часто поставляется в исполнении для серверов Dell с низкопрофильной планкой в комплекте. Это упрощает установку в плотные стоечные шасси высотой 1U или 2U. Надежность пайки и компонентов соответствует промышленным стандартам эксплуатации в ЦОД.
Требования к платформе
Устройство требует наличия свободного слота PCI Express x8 или x16 на материнской плате. Подходят серверные платформы второго и третьего поколения с поддержкой стандарта PCIe 2.0 и 3.0. Карта совместима с процессорами семейств Intel Xeon E5 и аналогичными архитектурами. Операционная система должна иметь в репозиториях актуальные драйверы ixgbe для чипсетов Intel. Оборудование корректно работает в серверах брендовых сборок и самосборных конфигурациях белого бренда. Проверьте наличие физического места в корпусе для установки платы полной высоты.
Нюансы эксплуатации
Кабельная инфраструктура критически влияет на реальную скорость соединения. Используйте только сертифицированные патч-корды категории Cat6a или Cat7 для дистанций свыше 55 метров. Старые кабели Cat5e обеспечат работу только на скорости 1 Гбит/с вместо заявленных десяти. Контроллер заметно греется под нагрузкой и требует хорошего обдува внутри серверного корпуса. Убедитесь, что поток воздуха от системных вентиляторов проходит непосредственно через радиатор карты. В тесных шасси 1U температура чипа может достигать предельных значений без должной вентиляции. Блок питания сервера должен иметь запас мощности для питания дополнительных потребителей через шину PCIe. Перед покупкой уточните ревизию оборудования, так как разные партии могут отличаться компоновкой элементов. Проверяйте поддержку технологии энергоэффективного Ethernet (EEE) в вашем сетевом коммутаторе для снижения затрат на электричество.
