Назначение и архитектура адаптера

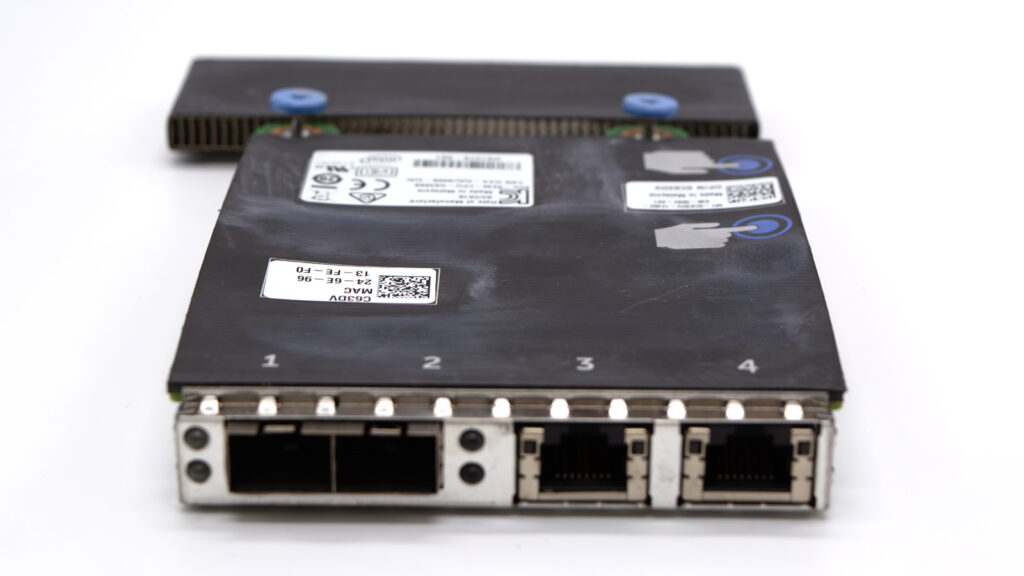

Модель 0C63DV — это гибридное решение для серверов Dell. На одной плате размещены два медных порта RJ-45 и два оптических слота SFP+. Инженеры использовали чипсет Intel i350 для гигабитных линий и x520 для скоростных каналов 10 Гбит/с. Такое сочетание экономит драгоценные слоты расширения в стойке. Карта занимает всего один разъем PCIe и поставляется с низкопрофильной планкой. Системные администраторы ставят её в узлы виртуализации или системы хранения данных.
Драйверы Intel стабильно работают в средах Linux и Windows Server. Аппаратная часть берет на себя обработку сетевых пакетов, снимая нагрузку с центрального процессора. Это критично при интенсивном вводе-выводе. Плата полностью соответствует спецификациям OEM-поставщика Dell. Фирменные системы управления питанием и мониторинга видят устройство без конфликтов.
Технические характеристики
Два порта 1GBase-T используют стандартный разъем RJ-45. Они поддерживают автосогласование скорости 10, 100 или 1000 Мбит/с. Контроллер i350 организует очереди трафика и фильтрует пакеты на аппаратном уровне. Оставшиеся два порта SFP+ работают на скоростях до 10 Гбит/с каждый. Модули x520 принимают как оптические трансиверы, так и прямые медные кабели DAC. Интерфейс PCIe x8 передает данные по всем четырем каналам одновременно без узких мест.
Технология SR-IOV делит физические порты на множество виртуальных функций для гипервизоров. Виртуальные машины получают прямой доступ к оборудованию, минуя лишние копии данных в оперативной памяти. Функция VMDq сортирует входящий трафик по очередям конкретных ядер процессора. Задержки падают даже при тысячах одновременных подключений. Энергоэффективный дизайн отключает неиспользуемые линии связи для снижения тепловыделения.
Отличия от аналогов
Большинство серверных карт предлагают однородную конфигурацию. Обычно это либо четыре гигабитных порта, либо два десятигигабитных. Модель 0C63DV закрывает потребность в смешанной инфраструктуре без установки двух отдельных адаптеров. Вы получаете готовую связку для миграции со старой сети 1 Гбит/с на новую магистраль 10 Гбит/с. Экономия одного слота расширения освобождает место под контроллеры дисков или видеоадаптеры.
В отличие от универсальных версий для белых коробок, эта плата имеет предустановленную прошивку под экосистему Dell. Системы управления BMC видят карту нативно, отображают статус портов и температуру чипов в общем интерфейсе. Обновление микрокода проходит через стандартные утилиты вендора без ручного вмешательства. Надежность пайки и компонентов проверена в заводских тестах на вибрацию и перегрев.
Совместимость с платформами
Адаптер предназначен для серверных платформ поколения 12G и 13G производства Dell. Он корректно работает в слотах PCIe 2.0 и 3.0 с поддержкой обратной совместимости. Карта требует операционные системы с актуальными драйверами семейства Intel Ethernet. Поддерживаются основные дистрибутивы Linux, включая RHEL, CentOS, Ubuntu Server. Также работает Windows Server начиная с версии 2012 R2. Для полной функциональности виртуализации необходима поддержка технологий VT-d в процессоре хоста.
Рекомендации по установке
Перед покупкой проверьте физическую высоту корпуса вашего сервера. Хотя карта низкопрофильная, в некоторых старых шасси могут возникнуть сложности с креплением скобы. Уточните наличие свободных слотов PCIe с механической длиной не менее x8. Электрически карта может работать и в x4, но вы потеряете производительность на полных скоростях 10G. Для портов SFP+ вам понадобятся отдельные трансиверы или кабели DAC, они не входят в комплект поставки.

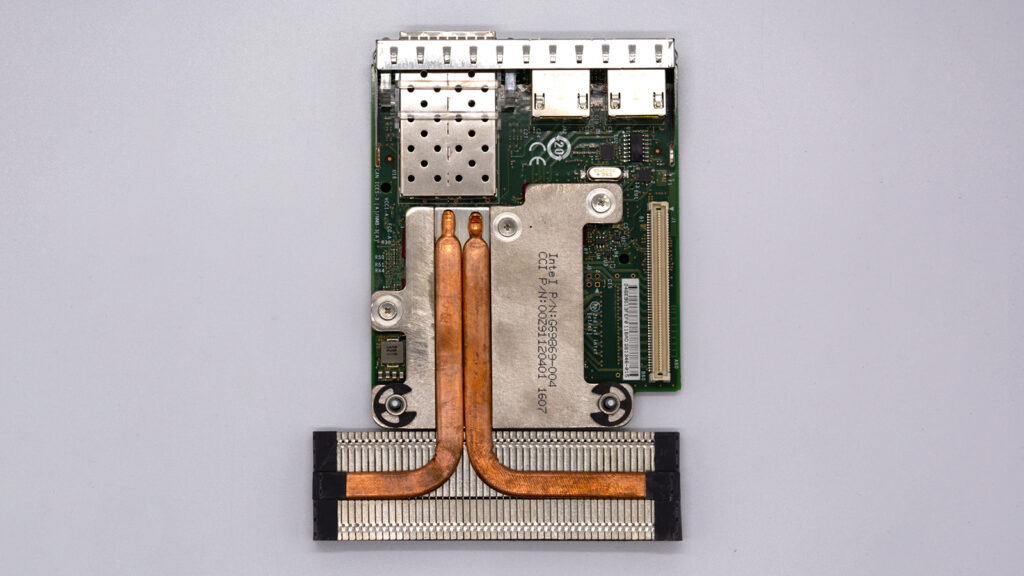

Обратите внимание на систему охлаждения внутри сервера. Чипсеты x520 при максимальной нагрузке выделяют заметное тепло, требующее хорошего обдува. Убедитесь, что воздушный поток в зоне установки адаптера не перекрыт другими компонентами. При использовании оптических модулей проверяйте их совместимость с контроллером Intel. Некоторые сторонние трансиверы могут не определиться без модификации драйверов. Всегда обновляйте прошивку карты до установки в продуктивную среду.
