Когда выбираете сервер для стойки, первое, с чем сталкиваетесь — обозначение 1U, 2U или 4U в описании модели. Это не маркетинговый термин, а международный стандарт высоты оборудования, который определяет, сколько серверов поместится в вашу стойку и как будет организована инфраструктура. Разбираемся, что такое юниты в серверном шкафу, почему это важно и как правильно рассчитать количество оборудования.
Что такое 1U: определение и стандарт

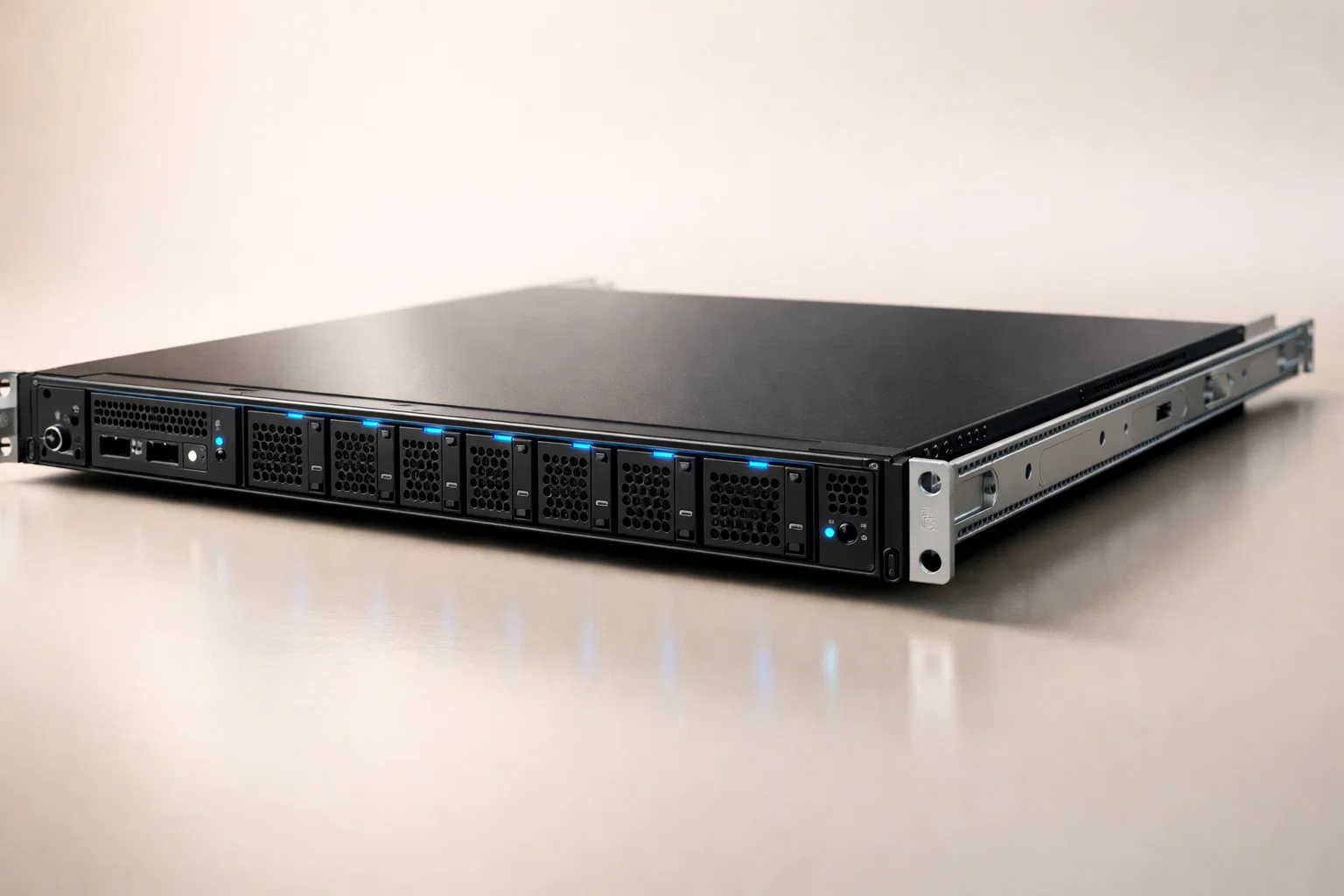

1U (один юнит) — это единица измерения высоты стоечного оборудования, равная 1,75 дюйма или 44,45 мм. Стандарт описан в спецификации EIA-310-D (Electronic Industries Alliance), которую используют производители серверов, коммутаторов, СХД и другого оборудования по всему миру.
Высота 1U измеряется между центрами монтажных отверстий на вертикальных направляющих стойки. Фактическая высота корпуса сервера чуть меньше — около 43 мм, потому что между устройствами остаётся технологический зазор для вентиляции и удобства монтажа.
Почему именно 44,45 мм? Стандарт разработали в США, где используют дюймовую систему мер. 1,75 дюйма — это удобная величина, которая позволяет разместить внутри корпуса базовые компоненты: материнскую плату, блок питания, систему охлаждения. Метрический эквивалент получился не круглым, но его используют во всех технических спецификациях.
Размеры 1U и других стандартных высот
Серверы и сетевое оборудование выпускают в нескольких стандартных размерах. Вот таблица с точными значениями:
| Высота | Дюймы | Миллиметры | Типичное применение |
|---|---|---|---|
| 1U | 1,75″ | 44,45 мм | Коммутаторы, маршрутизаторы, серверы начального уровня, патч-панели |
| 2U | 3,5″ | 88,9 мм | Универсальные серверы, СХД начального уровня, серверы с расширенным количеством дисков |
| 3U | 5,25″ | 133,35 мм | Серверы с большим количеством процессоров или дисков, специализированные системы |
| 4U | 7″ | 177,8 мм | Мощные серверы, СХД с большим количеством дисков (12-24 отсека) |
| 5U | 8,75″ | 222,25 мм | Специализированные системы, высокопроизводительные СХД |
Стандартная серверная стойка вмещает 42U или 47U оборудования. Это значит, что в 42U-стойку поместится 42 устройства высотой 1U, или 21 устройство по 2U, или любая комбинация. Высота стойки в сантиметрах: 42U × 44,45 мм ≈ 186,7 см (без учёта цоколя и крышки).
Как высота влияет на конфигурацию сервера
Размер 1U накладывает жёсткие ограничения на внутреннюю компоновку. Вот что умещается в корпус высотой 44 мм:
- Процессоры: обычно 1-2 CPU, реже 4 (в специальных конфигурациях)
- Память: до 16-24 слотов DIMM в зависимости от производителя
- Диски: 2-10 отсеков для 2,5-дюймовых SSD/HDD (3,5-дюймовые не помещаются)
- Расширение: 1-2 слота PCIe низкопрофильные (low-profile)
- Охлаждение: компактные вентиляторы с высокими оборотами (выше уровень шума)
- Блоки питания: 1-2 redundant PSU мощностью до 800 Вт
Чем больше высота, тем свободнее компоновка. Сравним возможности разных форм-факторов:
| Параметр | 1U | 2U | 4U |
|---|---|---|---|
| Процессоры (типично) | 1-2 | 2-4 | 4-8 |
| Слоты памяти | 16-24 | 24-48 | 48-96 |
| Диски 2,5″ | 4-10 | 8-24 | 24-48 |
| Диски 3,5″ | — | 4-12 | 12-24 |
| PCIe слоты | 1-2 (LP) | 2-4 (FL) | 4-8 (FL) |
| Уровень шума | Высокий | Средний | Низкий |
LP — low-profile (низкопрофильные карты), FL — full-length (полноразмерные карты)
1U серверы: когда выбирать
Серверы высотой 1U подходят для задач, где важна плотность размещения, а требования к расширяемости умеренные. Вот типичные сценарии:
Веб-серверы и фронтенд-приложения
Если развёртываете кластер из 10-20 веб-серверов, каждый с 2-4 SSD и 128-256 ГБ памяти, 1U-формат экономит место в стойке. Диски нужны только для ОС и кеша, основное хранилище — на отдельной СХД.
Граничные узлы и CDN
Для распределённых точек присутствия важна компактность. 1U-сервер с 4-8 NVMe SSD обеспечивает высокую производительность на отдачу контента при минимальном занимаемом пространстве.
Виртуализация малого масштаба
Для филиалов или небольших задач виртуализации достаточно 1U-сервера с 2 процессорами и 512 ГБ памяти. Если не планируете запускать больше 10-15 виртуальных машин, переплачивать за 2U нет смысла.
Вычислительные узлы
В HPC-кластерах используют десятки одинаковых узлов. 1U позволяет разместить больше серверов в той же стойке, снизив затраты на аренду площади в ЦОД.
Для поиска подходящего сервера используйте конфигуратор серверов на нашем сайте — он покажет модели с нужной высотой и параметрами.
Когда 1U недостаточно: выбор 2U и выше
Вот ситуации, когда стоит выбрать сервер большей высоты:
Нужны диски большого объёма
3,5-дюймовые HDD объёмом 10-20 ТБ не помещаются в 1U. Если строите файловый сервер или СХД, понадобится как минимум 2U. Для 12-24 дисков выбирайте 4U.
Требуется много слотов расширения
Если планируете установить несколько сетевых адаптеров, RAID-контроллеров или GPU-ускорителей, нужны полноразмерные PCIe-слоты. В 1U они низкопрофильные, выбор карт ограничен.
Высокая вычислительная мощность
Для задач баз данных, аналитики, машинного обучения нужны 4-8 процессоров и терабайты памяти. Такая конфигурация физически не поместится в 1U — выбирайте 2U или 4U.
Критична тихая работа
1U-серверы используют вентиляторы диаметром 40-60 мм с оборотами 8000-15000 RPM. Уровень шума — 60-75 дБ. Если сервер стоит в офисе или рядом с рабочими местами, это некомфортно. 2U и 4U серверы тише за счёт вентиляторов большего диаметра.
Расчёт количества оборудования в стойке
Чтобы спланировать размещение, посчитайте суммарную высоту оборудования в юнитах. Стандартная стойка — 42U. Вот пример:
- 10 серверов по 1U = 10U
- 2 сервера по 2U = 4U
- 1 СХД 4U = 4U
- 2 коммутатора по 1U = 2U
- 2 патч-панели по 1U = 2U
- 1 UPS 2U = 2U
- Органайзеры и заглушки = 2U
Итого: 10 + 4 + 4 + 2 + 2 + 2 + 2 = 26U из 42U (остаётся 16U для расширения)
Не забывайте про зазоры для вентиляции. Между серверами с высоким тепловыделением рекомендуется оставлять 1U свободного пространства или устанавливать заглушки для направления воздушного потока.
Совместимость с серверными стойками
Все серверы стандартной ширины (19 дюймов, 482,6 мм) совместимы с любыми стойками того же стандарта. Но есть нюансы:
Глубина стойки
Серверы 1U обычно имеют глубину 600-750 мм. Убедитесь, что стойка достаточно глубокая. Стандартные глубины стоек: 600, 800, 1000 мм. Для большинства серверов подходит 800 мм.
Монтажные направляющие
Для установки сервера в стойку нужны направляющие (рельсы). Они бывают нескольких типов:
- Статичные (fixed): сервер закреплён, не выдвигается
- Телескопические (sliding): сервер выдвигается для обслуживания
- С фиксацией (locking): сервер фиксируется в выдвинутом положении
Для 1U-серверов обычно используют телескопические направляющие — они облегчают доступ к задней панели и упрощают замену компонентов. Направляющие обычно продаются отдельно, проверьте совместимость с вашей моделью сервера. В нашем каталоге есть рельсы для серверов разных производителей.
Вентиляция и организация кабелей
1U-серверы требовательны к охлаждению. Обеспечьте приток холодного воздуха спереди и отвод горячего сзади. Используйте кабельные органайзеры, чтобы провода не перекрывали вентиляционные отверстия.
Производители и стандарты качества
Основные производители серверов 1U: Dell (серия PowerEdge), HPE (ProLiant), Supermicro, Lenovo (ThinkSystem), Cisco (UCS). Все они следуют стандарту EIA-310-D, поэтому серверы разных брендов совместимы с одной стойкой.
Обратите внимание на детали:
- Качество корпуса: серверы Dell и HPE используют сталь толщиной 1,2-1,5 мм, что обеспечивает жёсткость и защиту от вибраций
- Система крепления: быстросъёмные защёлки удобнее винтовых креплений
- Маркировка: на передней панели должна быть информация о высоте в юнитах для удобства инвентаризации
На Server360 представлены серверы разных форм-факторов от ведущих производителей. Можете сравнить характеристики и выбрать подходящую конфигурацию.
Альтернативы стоечным серверам
Если вам не нужна высокая плотность размещения, рассмотрите другие форм-факторы:
Tower (башенные серверы)
Похожи на обычный системный блок ПК. Не требуют стойки, ставятся на пол или стол. Подходят для малого бизнеса и филиалов. Высота не ограничена, есть место для расширения.
Blade-серверы
Модульные системы, где несколько серверных блейдов устанавливаются в общее шасси. Плотность размещения выше, чем у 1U, но требуется специализированная инфраструктура. Экономически оправданы при масштабе от 50 серверов.
Модульные серверы
Гибридный вариант между стоечными и блейд-системами. Несколько узлов в общем корпусе 2U или 4U с shared-компонентами (блоки питания, вентиляторы).
Энергопотребление и охлаждение
1U-серверы потребляют 200-800 Вт в зависимости от конфигурации. Вот факторы, влияющие на энергопотребление:
- Процессоры: модели с TDP 150-200 Вт требуют мощных блоков питания
- Количество дисков: каждый SSD добавляет 5-10 Вт, HDD — 8-12 Вт
- Память: 1 ГБ DDR4/DDR5 потребляет около 0,3-0,5 Вт
- Вентиляторы: в 1U-серверах они работают на высоких оборотах, добавляя 30-50 Вт
Для стойки с 20 серверами по 1U планируйте электрическую мощность минимум 10-15 кВт (с запасом). Обеспечьте кондиционирование: на каждый 1 кВт электроэнергии серверы выделяют примерно 1 кВт тепла.
Если строите серверную комнату, посмотрите наш раздел системы охлаждения — там есть рекомендации по выбору кондиционеров и расчёту вентиляции.
Практические рекомендации по выбору
Чтобы выбрать правильную высоту сервера, ответьте на вопросы:
- Сколько места в стойке? Если стойка заполнена на 80% и расширение не планируется, 1U экономит пространство.
- Какие задачи будет решать сервер? Для веб-сервисов и лёгкой виртуализации хватит 1U. Для баз данных и хранилищ выбирайте 2U-4U.
- Сколько дисков нужно? Если больше 10 штук или нужны 3,5-дюймовые, 1U не подойдёт.
- Планируете расширение? Дополнительные PCIe-карты, память, диски — для этого нужен запас внутреннего пространства.
- Где будет стоять сервер? В ЦОД — без разницы. В офисе или серверной рядом с людьми — 2U и выше тише.
Если сомневаетесь, берите 2U. Это универсальный форм-фактор с хорошим балансом компактности и расширяемости. 1U оправдан только там, где плотность размещения критична.
Часто задаваемые вопросы
Сколько серверов 1U поместится в стандартную стойку?
В стойку 42U теоретически помещается 42 устройства высотой 1U. На практике — 35-38 серверов, потому что часть пространства занимают коммутаторы, патч-панели, кабельные органайзеры и зазоры для вентиляции. Если используете активное сетевое оборудование и UPS в той же стойке, рассчитывайте на 30-32 сервера 1U.
Можно ли поставить 2U-сервер вместо двух 1U?
Да, по высоте они эквивалентны (2U = 88,9 мм). Монтажные отверстия на стойке универсальны, главное — использовать правильные направляющие для вашей модели сервера. Один 2U-сервер часто выгоднее двух 1U: меньше блоков питания, проще управление, ниже совокупная стоимость владения (TCO).
Почему 1U-серверы шумнее?
Из-за ограниченной высоты корпуса используются маленькие вентиляторы (40-60 мм). Чтобы прокачать достаточно воздуха для охлаждения процессоров и памяти, они вращаются на высоких оборотах — 8000-15000 RPM. Это создаёт шум 60-75 дБ. В серверах 2U и выше стоят вентиляторы 80-120 мм, которые обеспечивают тот же воздушный поток на 4000-6000 RPM, поэтому они тише (45-55 дБ).
Какая реальная высота 1U-сервера?
Стандарт определяет 1U как расстояние между центрами монтажных отверстий — 44,45 мм. Фактическая высота корпуса сервера обычно 42-43 мм, потому что между устройствами нужен зазор минимум 1-2 мм для циркуляции воздуха и удобства монтажа. Если измерите линейкой корпус снятого сервера, получите именно эту цифру.
Можно ли установить 1U-сервер без направляющих?
Технически можно закрепить сервер прямо к стойке через монтажные уши (ears) на передней панели. Но это неудобно: сервер нельзя выдвинуть для обслуживания, вес держится только на передних креплениях, доступ к задней панели затруднён. Направляющие стоят 2000-5000 рублей, но многократно окупаются за счёт удобства замены компонентов и снижения времени простоя.
Чем отличаются юниты в серверном шкафу от телекоммуникационной стойки?
Ничем — это один и тот же стандарт EIA-310-D. Термины «серверный шкаф», «серверная стойка», «19-дюймовая стойка», «телекоммуникационная стойка» обозначают оборудование с одинаковыми размерами: ширина 19″ (482,6 мм), высота кратна 1U (44,45 мм). Вы можете установить сервер в телеком-стойку, а сетевой коммутатор — в серверный шкаф.
