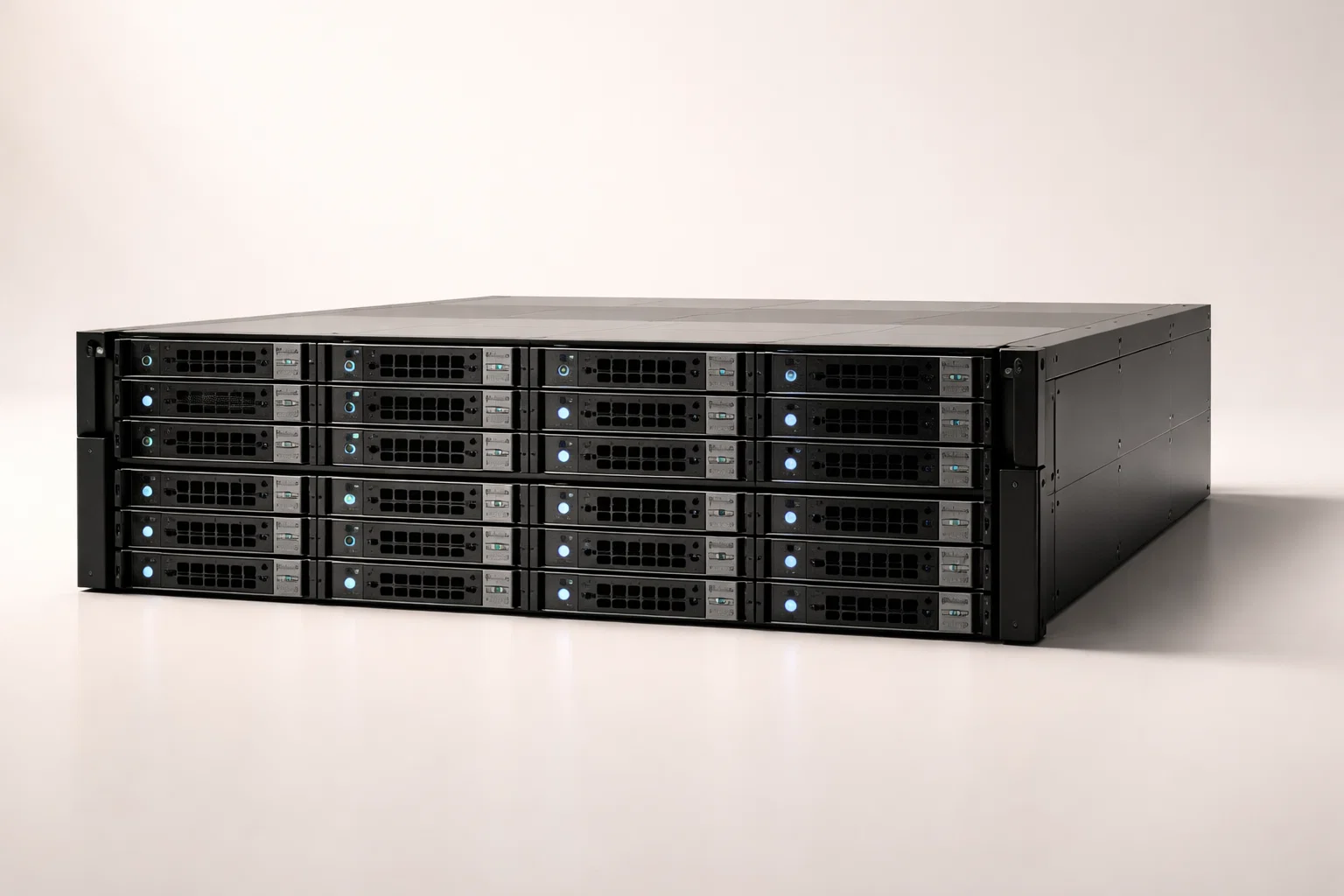

СХД — система хранения данных. По-английски используют несколько терминов в зависимости от типа архитектуры: Storage Area Network (SAN), Network Attached Storage (NAS), Direct Attached Storage (DAS) или общий термин Data Storage System. Разбираемся, чем они отличаются и как выбрать подходящее решение для инфраструктуры.
Что такое СХД и зачем она нужна
СХД — это оборудование для централизованного хранения корпоративных данных. В отличие от жестких дисков внутри сервера, СХД работает как отдельная система: к ней подключаются несколько серверов одновременно, данные хранятся независимо от вычислительных мощностей.
Основные задачи СХД:
- Обеспечить надёжное хранение критичных данных с резервированием
- Масштабировать ёмкость без остановки работы серверов
- Организовать общий доступ к файлам для нескольких систем
- Упростить управление дисковым пространством
- Ускорить восстановление после сбоев
Например, в компании работает 1С на трёх серверах. Вместо того чтобы дублировать базу на каждом сервере, вы подключаете все три к одной СХД. База лежит в одном месте, резервируется автоматически, доступна всем серверам. Если один сервер выходит из строя, второй подхватывает нагрузку — данные уже на месте.
Расшифровка аббревиатуры СХД на английском
Прямого аналога термина «СХД» в английском языке нет. Русская аббревиатура описывает класс устройств в целом, а на английском используют конкретные термины в зависимости от типа подключения и архитектуры.
Storage Area Network (SAN)
Сеть хранения данных. Отдельная высокоскоростная сеть, к которой подключены серверы и дисковые массивы. Серверы видят диски СХД как локальные — можно устанавливать операционную систему, создавать разделы, форматировать.
Технологии подключения:
- Fibre Channel — оптоволокно, скорость от 8 до 32 Гбит/с, низкие задержки
- iSCSI — передача команд SCSI через обычную Ethernet-сеть, дешевле FC
- FCoE — Fibre Channel over Ethernet, промежуточный вариант
SAN используют для баз данных, виртуализации, высоконагруженных приложений. Это наиболее производительный и дорогой тип СХД.
Network Attached Storage (NAS)
Сетевое хранилище. Подключается через обычную сеть Ethernet, работает на уровне файлов. Серверы обращаются к нему как к сетевой папке через протоколы SMB, NFS, AFP.
Отличия от SAN:
- Доступ к файлам, а не к блокам данных
- Проще настроить — не требуется специализированная сеть
- Ниже производительность при работе с базами данных
- Дешевле в покупке и обслуживании
NAS подходит для хранения документов, резервных копий, медиафайлов, общих папок. Если нужно просто предоставить сотрудникам доступ к файлам — NAS справится лучше, чем SAN.
Direct Attached Storage (DAS)
Прямое подключение дисков к серверу. Технически это не сетевое хранилище, но термин используют для контраста с SAN и NAS. Диски подключаются напрямую через SAS, SATA или NVMe.
Примеры DAS:
- Жёсткие диски внутри корпуса сервера
- Внешняя дисковая полка, подключённая кабелем SAS
- Сервер с большим количеством слотов для накопителей HDD или SSD
DAS даёт максимальную скорость доступа, но не подходит для совместного использования несколькими серверами. Хороший вариант для локального хранения данных одного сервера или для кластеров с собственной логикой репликации.
Общий термин: Data Storage System
Когда нужно обозначить СХД без привязки к типу, используют Data Storage System или просто Storage. Этот термин охватывает все архитектуры: SAN, NAS, DAS, гибридные и объектные хранилища.
Как СХД работает в серверной инфраструктуре
СХД не заменяет сервер, а дополняет его. Серверы обрабатывают данные, выполняют приложения, а СХД отвечает за хранение и доступность информации.
Типовая схема подключения SAN
- Серверы подключаются к SAN через HBA-адаптеры (Host Bus Adapter) — специализированные сетевые карты для Fibre Channel или iSCSI
- СХД предоставляет LUN (Logical Unit Number) — логические диски, которые сервер видит как физические
- На уровне СХД настраивается RAID, снапшоты, репликация
- Серверы используют LUN для установки ОС, хранения баз данных, виртуальных машин
Преимущество: если нужно добавить ёмкость, вы расширяете СХД, а не перенастраиваете каждый сервер. Если сервер выходит из строя, данные остаются на СХД — новый сервер подключается к тем же LUN и продолжает работу.
Типовая схема подключения NAS
- NAS подключается к корпоративной сети через стандартные Ethernet-порты
- Настраиваются сетевые папки (shares) с правами доступа
- Серверы и рабочие станции монтируют эти папки как сетевые диски
- Файлы хранятся централизованно, доступ через SMB (Windows) или NFS (Linux)
Преимущество: не требуется специализированное оборудование, настройка занимает минуты, пользователи работают с папками как с локальными дисками.
Интеграция с серверными платформами
Современные серверные платформы поддерживают все типы СХД. Например:
- VMware vSphere работает с SAN (FC, iSCSI) и NAS (NFS) для хранения виртуальных машин
- Microsoft Hyper-V использует SMB 3.0 для NAS или iSCSI для SAN
- Контейнерные платформы (Kubernetes) подключают хранилища через драйверы CSI
При выборе СХД учитывайте совместимость с вашей инфраструктурой. Для виртуализации лучше SAN или высокопроизводительный NAS, для файловых серверов — NAS, для отдельных задач с высокой нагрузкой на диск — DAS.
Основные компоненты СХД
Любая СХД состоит из нескольких ключевых элементов. Понимание архитектуры помогает выбрать правильную конфигурацию.
Контроллеры
Управляют дисковым массивом: распределяют нагрузку, обрабатывают запросы от серверов, управляют RAID. В надёжных СХД используют два контроллера для резервирования — если один выходит из строя, второй подхватывает нагрузку без остановки работы.
Контроллеры оснащаются:
- Кэш-памятью (от 8 до 512 ГБ) для ускорения операций чтения/записи
- Батареей или суперконденсатором для сохранения данных из кэша при отключении питания
- Портами для подключения серверов (FC, iSCSI, Ethernet)
Дисковые полки
Корзины для установки накопителей. СХД может состоять из управляющего блока (где установлены контроллеры) и нескольких дисковых полок для масштабирования ёмкости.
Типы накопителей:
- HDD SAS/SATA — для холодного хранения, архивов, резервных копий
- SSD SAS/SATA — для горячих данных, баз, виртуализации
- NVMe SSD — для максимальной производительности
Гибридные СХД используют комбинацию: SSD для часто запрашиваемых данных, HDD для редко используемых.
Блоки питания
СХД требуют резервированного питания. Два блока питания работают параллельно, при выходе одного из строя система продолжает функционировать. Дополнительно рекомендуется подключать СХД к ИБП — это защищает от потери данных при отключении электричества.
Система охлаждения
Дисковые полки генерируют значительное тепло, особенно при плотной установке накопителей. Системы охлаждения с резервированными вентиляторами обеспечивают стабильную температуру и предотвращают перегрев.
Типы RAID в СХД и их применение
RAID (Redundant Array of Independent Disks) — технология объединения дисков для повышения надёжности и производительности. СХД реализуют RAID на уровне контроллера.
| Уровень RAID | Минимум дисков | Потеря ёмкости | Применение |
|---|---|---|---|
| RAID 0 | 2 | 0% | Максимальная скорость, нет отказоустойчивости. Для временных данных |
| RAID 1 | 2 | 50% | Зеркалирование. Для критичных данных малого объёма |
| RAID 5 | 3 | 1 диск | Баланс производительности и надёжности. Файловые серверы, архивы |
| RAID 6 | 4 | 2 диска | Двойная чётность. Защита от выхода двух дисков. Большие массивы |
| RAID 10 | 4 | 50% | Зеркалирование + чередование. Базы данных, виртуализация |
| RAID 50 | 6 | 2 диска | RAID 5 + чередование. Высокая производительность и надёжность |
Для большинства задач используют RAID 5, RAID 6 или RAID 10. Выбор зависит от соотношения производительности, надёжности и стоимости.
Как выбрать СХД для инфраструктуры
При выборе СХД ориентируйтесь на три фактора: объём данных, требования к производительности и бюджет.
Оценка ёмкости
Рассчитайте текущий объём данных и добавьте запас на рост. Учитывайте потерю ёмкости на RAID, снапшоты, служебные данные.
Пример расчёта:
- Текущий объём данных: 10 ТБ
- Рост за год: +30% = 3 ТБ
- Итого через 2 года: 10 + 3 + 3 = 16 ТБ
- RAID 6 на 8 дисках по 4 ТБ: полезная ёмкость 24 ТБ (потеря 8 ТБ на чётность)
- Снапшоты и служебные данные: минус 10%
- Доступно: ~21 ТБ — подходит с запасом
Требования к производительности
Производительность СХД измеряется в IOPS (операций ввода/вывода в секунду) и пропускной способности (МБ/с). Разные задачи требуют разных показателей:
- Базы данных: высокий IOPS (от 10000), низкая задержка
- Видеонаблюдение: высокая пропускная способность (от 500 МБ/с), низкий IOPS
- Файловый сервер: средние показатели, важна стабильность
- Резервное копирование: высокая последовательная запись
Для высокого IOPS используйте SSD, для пропускной способности — быстрые HDD в RAID 0/10 или SSD.
Масштабируемость
Убедитесь, что СХД можно расширить без простоя. Большинство систем поддерживают горячее добавление дисковых полок, онлайн-расширение RAID-массивов, замену дисков на более ёмкие.
Интеграция с серверами
Проверьте совместимость с вашими серверами. Если используете готовые сборки или планируете виртуализацию, убедитесь, что СХД поддерживает нужные протоколы (iSCSI, FC, NFS, SMB).
Частые вопросы о СХД
Можно ли использовать СХД для резервного копирования?
Да, СХД подходит для резервного копирования. Многие используют отдельную СХД для бэкапов: первичные данные хранятся на основной системе, копии — на резервной. Это защищает от сбоев дисков, но не от логических ошибок (удаление файлов, вирусы). Для полноценной защиты комбинируйте СХД с офлайн-копиями на ленточных накопителях или в облаке.
Чем СХД отличается от облачного хранилища?
СХД — физическое оборудование в вашем дата-центре или офисе. Вы контролируете данные, не зависите от интернета, платите один раз за покупку. Облачное хранилище — арендованное пространство на серверах провайдера. Доступ через интернет, оплата по подписке, данные находятся за пределами вашей инфраструктуры. СХД даёт контроль и производительность, облако — гибкость и отсутствие затрат на оборудование. Часто используют гибридный подход: критичные данные на СХД, архивы и резервные копии в облаке.
Нужна ли отдельная сеть для SAN?
Для Fibre Channel SAN — обязательно, это отдельная сеть с коммутаторами FC. Для iSCSI SAN — рекомендуется выделенная сеть, но можно использовать общую корпоративную сеть с VLAN и приоритизацией трафика. Отдельная сеть для SAN даёт предсказуемую производительность, исключает влияние пользовательского трафика, упрощает диагностику. Если бюджет ограничен, iSCSI через общую сеть работает, но требует правильной настройки QoS.
Выводы: как правильно внедрить СХД
СХД — это не просто коробка с дисками, а фундамент инфраструктуры. От правильного выбора зависит скорость приложений, сохранность данных, возможность масштабирования.
Основные рекомендации:
- Определите тип хранилища по задачам: SAN для баз и виртуализации, NAS для файлов, DAS для локального хранения
- Рассчитайте ёмкость с запасом на рост минимум 2 года
- Учитывайте производительность: IOPS для баз данных, пропускную способность для видео и архивов
- Проверьте совместимость с серверами и гипервизорами
- Используйте резервирование: два контроллера, два блока питания, RAID с защитой от отказа дисков
- Планируйте резервное копирование на отдельную СХД или в облако
Если сомневаетесь в выборе, проконсультируйтесь с инженерами. Правильно подобранная СХД служит 5-7 лет без проблем, неправильная — создаёт узкое место в инфраструктуре с первого дня.
