Система охлаждения — критически важная часть инфраструктуры центра обработки данных. Серверное оборудование выделяет огромное количество тепла: один стандартный стоечный сервер потребляет 500–800 Вт, стойка из 42U может отдавать 15–20 кВт тепловой мощности. Без правильной организации воздушных потоков температура в серверном зале за несколько минут поднимется до критических значений, что приведёт к аварийному отключению оборудования.

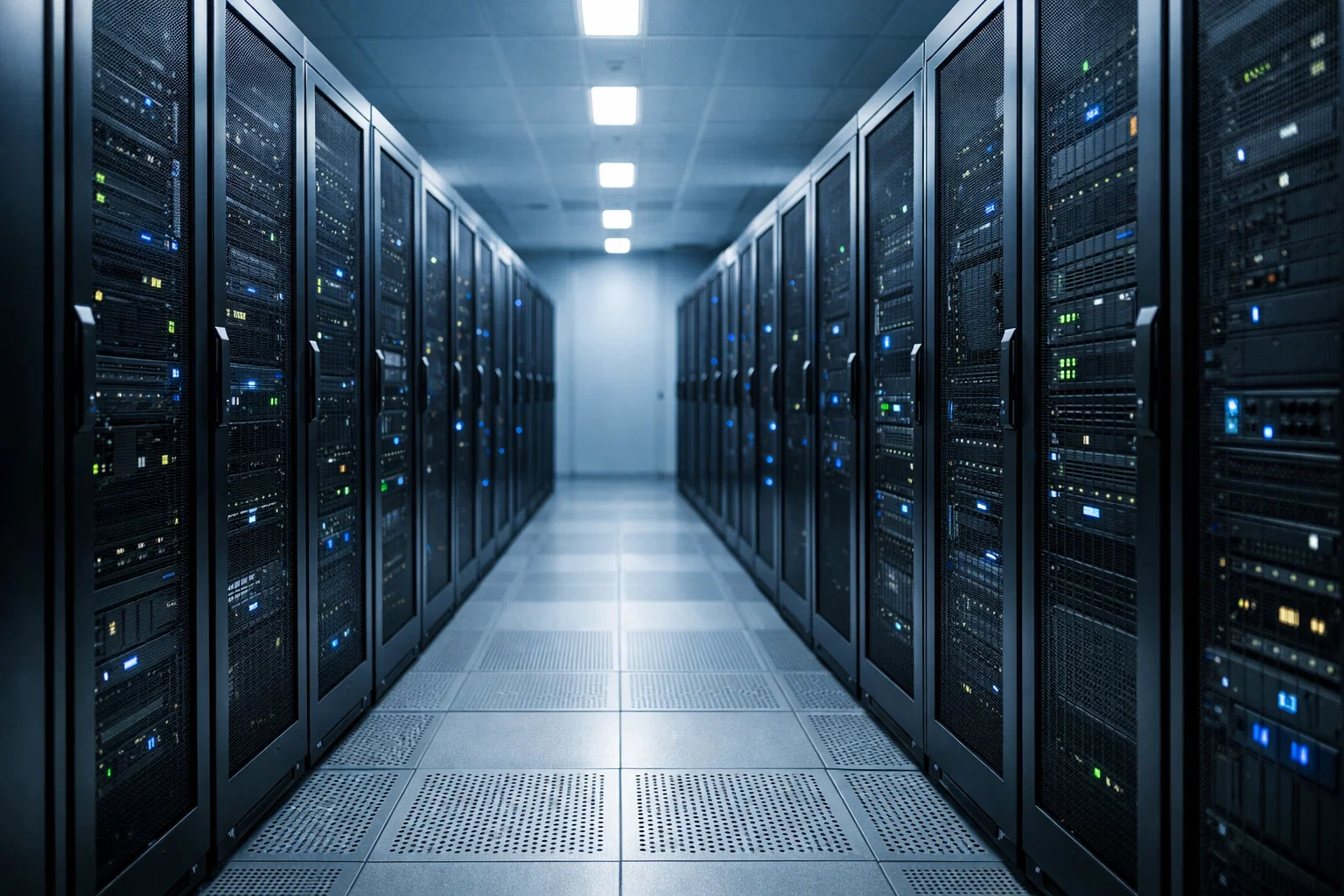

Холодный коридор ЦОД — это архитектурное решение, при котором стойки с серверами располагают так, чтобы разделить холодный приточный воздух и горячий отработанный. Серверы устанавливают в два ряда фронтальной стороной друг к другу: между ними образуется холодный коридор, куда подаётся охлаждённый воздух. Задние панели серверов (откуда выходит нагретый воздух) обращены в горячие коридоры, откуда тепло отводится в систему кондиционирования.
Как устроена система холодных и горячих коридоров
В основе лежит принцип разделения воздушных потоков. Классическая схема выглядит так:
- Фальшпол — пространство под основным полом серверного зала высотой 30–60 см, через которое подаётся холодный воздух из кондиционеров. В полу делают перфорированные плиты в зонах холодных коридоров.
- Холодный коридор — проход шириной 1,2–2 метра между двумя рядами стоек, развёрнутых передними панелями внутрь. Сюда через перфорацию пола поступает охлаждённый воздух температурой 18–24 °C.
- Серверные стойки — оборудование засасывает холодный воздух через фронтальные панели, прогоняет через процессоры, блоки питания, диски и выбрасывает нагретый воздух через заднюю часть.
- Горячий коридор — пространство между задними стенками стоек, куда выходит отработанный воздух температурой 35–45 °C. Отсюда тепло уходит в систему вытяжной вентиляции или напрямую в теплообменник кондиционера.
- Фальшпотолок (опционально) — пространство над залом, куда собирается горячий воздух перед возвратом в кондиционеры.
Воздух циркулирует по замкнутому контуру: кондиционер охлаждает воздух → подаёт под фальшпол → воздух поднимается в холодный коридор → проходит через серверное оборудование → нагревается → выходит в горячий коридор → возвращается в кондиционер.
Зачем изолировать коридоры
Простое чередование холодных и горячих коридоров — это базовая схема, но не самая эффективная. Без изоляции холодный и горячий воздух смешиваются над стойками и в торцах коридоров, что снижает эффективность охлаждения на 15–25%. Два основных подхода к изоляции:
Изоляция холодного коридора (Cold Aisle Containment — CAC)
Холодный коридор закрывают с торцов дверями и сверху прозрачными панелями или натяжным потолком. Получается изолированная зона, куда подаётся строго дозированный объём холодного воздуха. Преимущества:
- Холодный воздух не смешивается с горячим, температура в коридоре стабильна.
- Можно поднять температуру подачи воздуха с 18 °C до 22–24 °C — это снижает нагрузку на компрессоры кондиционеров.
- Проще контролировать влажность в изолированной зоне.
- Персонал работает в комфортной зоне (горячие коридоры остаются открытыми, там теплее).
Недостаток: требуется герметизация — любая щель между стойками или незакрытый торец коридора сводят эффект к нулю.
Изоляция горячего коридора (Hot Aisle Containment — HAC)
Горячий коридор закрывают с торцов и сверху, превращая в изолированный канал отвода тепла. Нагретый воздух поднимается вверх (конвекция помогает) и уходит в воздуховоды или фальшпотолок напрямую к теплообменникам. Преимущества:
- Весь горячий воздух собирается в одном месте, кондиционеры работают на возврате с высокой температурой — это повышает их эффективность.
- В серверном зале поддерживается комфортная температура (18–22 °C), персонал работает в прохладной зоне.
- Можно отводить горячий воздух напрямую на улицу (фрикулинг), минуя компрессоры кондиционеров.
Недостаток: внутри изолированного горячего коридора температура достигает 40–50 °C — работать там некомфортно, но обычно туда и не заходят.
Влияние на энергоэффективность
Правильная организация воздушных потоков напрямую влияет на энергопотребление системы охлаждения. В дата-центре на охлаждение уходит 30–40% всей потребляемой электроэнергии. Разделение коридоров снижает эти затраты за счёт нескольких эффектов:
Снижение мощности кондиционеров
Когда холодный и горячий воздух смешиваются, кондиционеры охлаждают не холодный приток (+18 °C), а смесь холодного притока и горячего возврата (например, +26 °C). Чем выше температура на входе испарителя, тем ниже его производительность. Изоляция коридоров позволяет подавать на вход кондиционера строго горячий воздух (+38–42 °C) — при такой разности температур теплообменник работает в оптимальном режиме, холодопроизводительность растёт на 15–20%.
Повышение температуры подачи
Стандарты ASHRAE допускают работу серверов при температуре на входе до +27 °C (класс A2) и до +35 °C (класс A3). Современные серверы Dell, HP, Supermicro спокойно работают при +24–25 °C на входе. Если изолировать холодный коридор, можно подавать воздух не +18 °C, а +22–24 °C. Каждый градус повышения температуры подачи снижает энергопотребление кондиционера на 3–5%.
Использование фрикулинга
Фрикулинг (free cooling) — это режим, когда тепло отводится наружным воздухом без включения компрессоров. В средней полосе России 6–8 месяцев в году температура на улице ниже +15 °C — этого достаточно, чтобы охладить горячий возврат (+40 °C) до приемлемой температуры. При изоляции горячего коридора весь горячий воздух собирается в одном месте с высокой температурой — это идеальные условия для эффективного теплообмена с наружным воздухом. Фрикулинг снижает энергопотребление на охлаждение на 40–70% в холодное время года.
Снижение избыточной подачи воздуха
Без изоляции приходится подавать на 25–40% больше холодного воздуха, чем нужно, чтобы компенсировать смешивание с горячим. Это означает, что вентиляторы кондиционеров работают на повышенных оборотах, потребляя лишнюю энергию. Изоляция позволяет снизить объём подачи до расчётного — экономия на вентиляторах составляет 10–15% электроэнергии.
Практические рекомендации по организации коридоров
Ширина коридоров
Холодный коридор должен быть шириной 1,2–1,5 метра — этого достаточно для прохода персонала и обслуживания серверов. Горячий коридор может быть уже — 0,8–1,2 метра, так как туда заходят редко. Слишком широкий холодный коридор требует больше воздуха для заполнения, слишком узкий — неудобен для работы.
Высота изоляции
Если изолируете холодный коридор, высота панелей должна быть не меньше высоты стоек плюс 20–30 см запаса. Типовая высота стойки 42U — это 2 метра, плюс цоколь — итого 2,2–2,3 метра. Если изолируете горячий коридор, высоту потолка можно делать до перекрытия или фальшпотолка — горячий воздух всё равно поднимется вверх.
Герметизация стоек
Любая щель между серверами в стойке — это путь для перетока воздуха. Пустые юниты закрывают заглушками (blanking panels), кабельные вводы герметизируют щёточными панелями. Даже 1U открытого пространства в стойке пропускает до 50 м³/час воздуха — это 10–15% от потока одного сервера.
Размещение кондиционеров
Внутрирядные прецизионные кондиционеры (In-Row Cooling) устанавливают прямо в ряд серверных стоек — они подают холодный воздух непосредственно в холодный коридор, а забирают горячий из горячего. Это самая эффективная схема, так как воздух не путешествует через весь зал. Для крупных ЦОД используют периметральные кондиционеры с подачей под фальшпол — это дешевле, но требует правильного расчёта расположения перфорированных плит.
Мониторинг температуры
Датчики температуры устанавливают в нескольких точках холодного коридора (низ, середина, верх) и на входе/выходе серверов. Разница температур в холодном коридоре не должна превышать 2–3 °C по высоте и вдоль коридора. Если в одном конце коридора +20 °C, а в другом +26 °C — значит, система подачи воздуха неравномерна, требуется перенастройка.
Типовые ошибки при организации вентиляции ЦОД
Смешивание направлений установки стоек
Иногда в одном ряду ставят стойки в разных направлениях — одна передом в коридор, другая задом. В результате холодный и горячий воздух смешиваются, образуются локальные горячие точки. Все стойки в ряду должны стоять одинаково.
Отсутствие заглушек в стойках
Пустые юниты, кабельные проходы, незаполненные слоты — через них холодный воздух перетекает напрямую в горячий коридор, минуя серверы. Система охлаждения работает вхолостую, серверы перегреваются. Заглушки стоят копейки, но экономят до 10% энергии на охлаждение.
Неправильное размещение перфорированных плит
Перфорацию делают только в холодных коридорах. Если перфорированная плита стоит в горячем коридоре или в проходе между рядами стоек, холодный воздух уходит не туда, серверы недополучают охлаждение.
Избыточная перфорация пола
Слишком много перфорированных плит снижают давление под полом — воздух распределяется неравномерно, в дальних стойках не хватает охлаждения. Площадь перфорации должна составлять 15–25% площади холодных коридоров, не больше.
Игнорирование блоков питания
Серверные блоки питания — это самые горячие компоненты. Они обычно расположены сзади сервера и выбрасывают нагретый воздух прямо в горячий коридор. Если блоки питания плохо охлаждаются, они переходят в режим троттлинга (снижения мощности) или отключаются по температуре. Важно, чтобы воздух свободно выходил из БП — не ставьте оборудование вплотную к задней стенке стойки.
Сравнение различных подходов к изоляции
| Параметр | Без изоляции | Изоляция холодного коридора (CAC) | Изоляция горячего коридора (HAC) |
|---|---|---|---|
| Энергоэффективность | Базовый уровень | +15–25% экономия | +20–35% экономия |
| Температура подачи воздуха | 16–18 °C | 22–24 °C | 18–20 °C |
| Возможность фрикулинга | Ограничена | Средняя | Высокая |
| Комфорт персонала | Прохладно (18–20 °C) | Холодно в коридоре (18 °C) | Комфортно в зале (20–22 °C) |
| Сложность монтажа | Простая | Средняя | Средняя |
| Стоимость внедрения | Минимальная | +3–5% от стоимости инфраструктуры | +4–6% от стоимости инфраструктуры |
| Окупаемость | — | 1,5–2 года | 1–1,5 года |
Современные тенденции: жидкостное охлаждение
При плотности размещения выше 15–20 кВт на стойку воздушное охлаждение становится неэффективным — требуются огромные объёмы воздуха, мощные вентиляторы, толстые воздуховоды. В таких случаях переходят на жидкостное охлаждение: теплоноситель (вода, диэлектрическая жидкость) циркулирует через холодные пластины на процессорах или погружные ванны.
Однако для большинства корпоративных ЦОД с плотностью 5–10 кВт на стойку воздушное охлаждение с разделением коридоров остаётся оптимальным вариантом по соотношению эффективность/стоимость/надёжность.
Часто задаваемые вопросы
Можно ли использовать холодный коридор ЦОД в небольшом серверном помещении?
Да, принцип разделения воздушных потоков работает в помещениях любого размера. Даже если у вас две стойки, расположите их передними панелями друг к другу, закройте торцы коридора фанерой или пластиковыми панелями, сверху натяните брезент — уже получите изолированный холодный коридор. Кондиционер поставьте так, чтобы он подавал воздух в холодный коридор, а забирал из горячего. Экономия электроэнергии будет 10–15%, температура в серверах снизится на 3–5 °C.
Какую температуру поддерживать в холодном коридоре ЦОД?
Стандарты ASHRAE рекомендуют 18–27 °C для оборудования класса A2 (большинство современных серверов). На практике оптимальная температура — 22–24 °C: серверы работают стабильно, кондиционеры не перегружены, энергопотребление минимально. Если температура ниже +18 °C, вы переплачиваете за избыточное охлаждение. Если выше +25 °C, растёт риск перегрева при пиковых нагрузках.
Что эффективнее — изоляция холодного или горячего коридора?
Изоляция горячего коридора даёт большую экономию (на 5–10% больше), так как весь горячий воздух собирается в одном месте с высокой температурой — это упрощает отвод тепла и позволяет эффективно использовать фрикулинг. Но работать в горячем коридоре при температуре +40–45 °C некомфортно. Изоляция холодного коридора проще в эксплуатации: персонал работает в прохладной зоне, доступ к оборудованию удобнее. Выбор зависит от приоритетов: максимальная энергоэффективность — изолируйте горячий коридор, удобство обслуживания — холодный.
