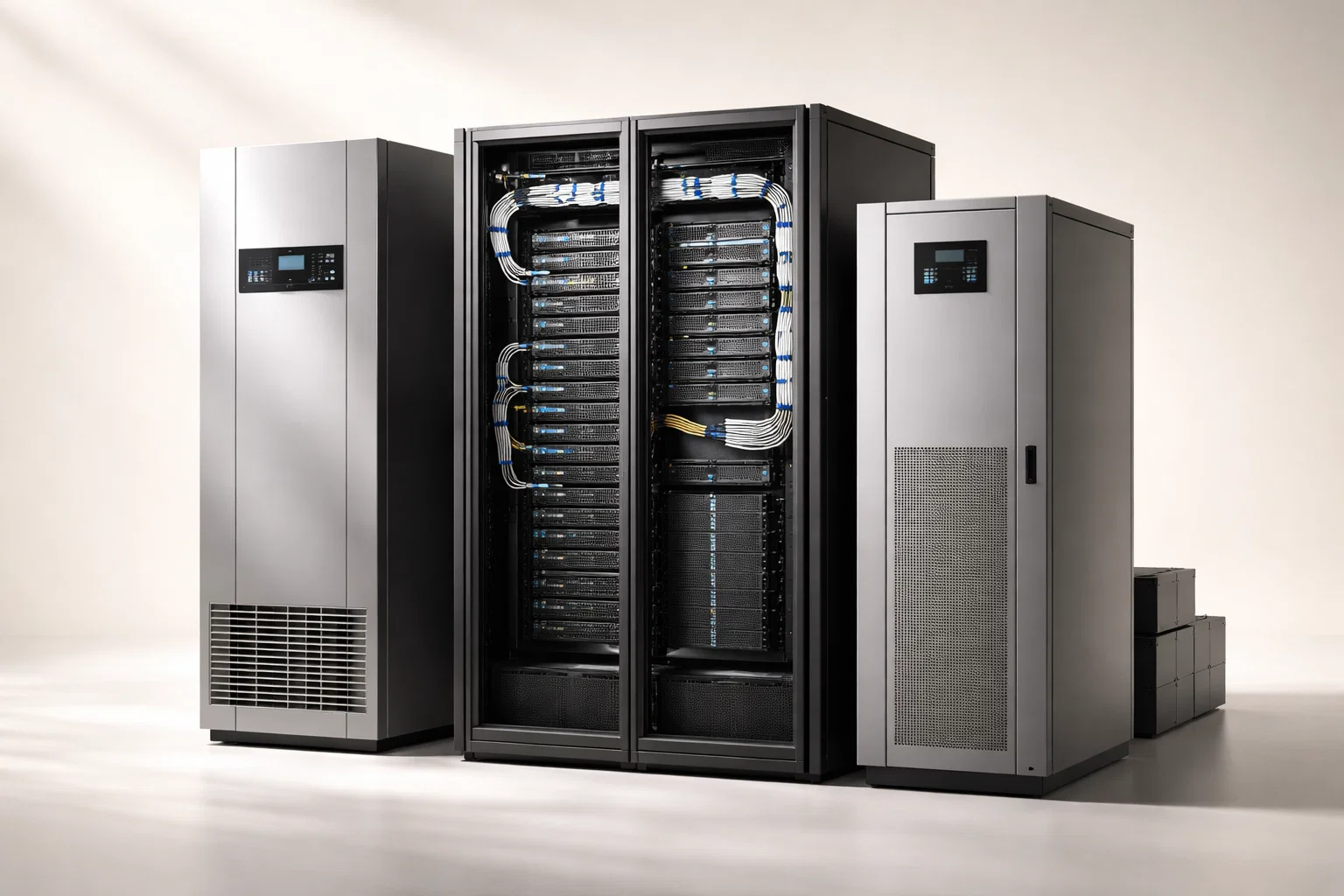

Инженерные системы ЦОД: что обеспечивает надёжность

Дата-центр можно собрать из лучших серверов и систем хранения данных, но без грамотной инженерной инфраструктуры он не проработает и месяца. Энергоснабжение, охлаждение, пожаротушение и мониторинг — это фундамент, который держит работу оборудования 24/7. В этой статье разбираем, из чего состоят инженерные системы ЦОД, как они взаимодействуют между собой и почему без них бизнес рискует потерять данные и деньги.

Когда говорят о ЦОД, часто представляют стойки с серверами и мигающие индикаторы. На деле это только верхушка айсберга. Под потолком тянутся кабельные лотки, в подполье — трубы водяного охлаждения, за стенами — распределительные щиты и генераторы. Инженерная инфраструктура ЦОД — это десятки взаимосвязанных систем, которые работают круглосуточно и часто остаются незаметными до первого сбоя.

Зачем нужна инженерная инфраструктура дата-центра

Серверное оборудование требует строго определённых условий: стабильное напряжение, температуру в диапазоне 18-27°C, влажность 40-60%, отсутствие пыли и быструю реакцию на внештатные ситуации. Отклонение хотя бы одного параметра приводит к перегреву процессоров, сбоям в работе дисков или полной остановке инфраструктуры.

Инженерные системы цод решают три главные задачи:

• Обеспечивают бесперебойное питание. ИБП и генераторы подхватывают нагрузку при отключении основной сети, серверы продолжают работать без единого перезапуска.
• Поддерживают микроклимат. Кондиционеры и вентиляция отводят тепло, увлажнители и осушители контролируют влажность. Процессоры не троттлят, диски не деградируют.
• Защищают от пожара и других угроз. Датчики дыма, газовое пожаротушение, контроль доступа и видеонаблюдение минимизируют риски физической потери оборудования.

Без этих систем даже самые мощные серверные платформы превращаются в дорогостоящий металлолом после первого скачка напряжения или перегрева.

Система энергоснабжения

Электричество — основа работы ЦОД. Серверы, системы хранения, сетевое оборудование, охлаждение — всё это потребляет энергию круглосуточно. Отключение питания даже на долю секунды приводит к перезагрузке серверов, потере данных в ОЗУ и сбоям в работе приложений. Поэтому энергоснабжение строится по принципу многократного резервирования.

Основные и резервные вводы

Дата-центры уровня Tier III и выше используют два независимых ввода электроэнергии от разных подстанций. Если одна линия выходит из строя, вторая автоматически подхватывает нагрузку. Переключение происходит за миллисекунды — серверы даже не замечают сбой.

В ЦОД младших уровней (Tier I-II) применяют один основной ввод и резервный дизель-генератор. Генератор запускается вручную или автоматически при пропадании сети и обеспечивает питание до восстановления основной линии или до исчерпания топлива.

Источники бесперебойного питания (ИБП)

ИБП — это буфер между сетью и серверами. Когда пропадает основное питание, батареи ИБП мгновенно подхватывают нагрузку и держат её до запуска генератора. Время автономной работы зависит от ёмкости батарей: обычно это 5-15 минут, но можно увеличить до часа и более, добавив внешние батарейные шкафы.

ИБП также фильтруют сетевые помехи и стабилизируют напряжение. Это защищает блоки питания серверов от скачков и продлевает их срок службы.

Дизель-генераторы

Генераторы обеспечивают долговременное резервное питание. Современные модели запускаются автоматически через 10-30 секунд после пропадания основной сети. Для критичных ЦОД используют схему N+1: если для покрытия нагрузки нужен один генератор, ставят два. Один резервный на случай поломки или планового ТО.

Топливные баки обычно рассчитаны на 24-72 часа автономной работы. Для особо критичных объектов предусматривают возможность дозаправки без остановки генератора.

Распределительные щиты и PDU

После ИБП электричество идёт на распределительные щиты, а оттуда — на стоечные блоки распределения питания (PDU). PDU устанавливают в каждую стойку, они распределяют энергию по серверам и позволяют удалённо мониторить потребление каждого устройства.

Современные интеллектуальные PDU умеют отключать отдельные розетки по команде, что удобно для перезагрузки зависших серверов или планового обслуживания.

Система кондиционирования и вентиляции

Серверы выделяют огромное количество тепла. Один стандартный рэковый сервер потребляет 300-500 Вт, стойка из 42U может выдавать 10-15 кВт тепла. Если не отводить это тепло, температура в машзале за несколько минут поднимется до критических значений, процессоры начнут троттлить, а диски — сыпаться.

Прецизионные кондиционеры

Обычные бытовые или офисные кондиционеры не подходят для ЦОД. Серверам нужны прецизионные системы, которые поддерживают температуру с точностью до ±1°C и влажность в узком диапазоне. Прецизионные кондиционеры работают круглосуточно годами, имеют высокую холодопроизводительность и позволяют тонко настраивать параметры.

Типичная схема — несколько кондиционеров по периметру машзала, работающих параллельно. Если один выходит из строя, остальные увеличивают производительность и компенсируют нагрузку.

Холодные и горячие коридоры

Чтобы эффективно отводить тепло, серверные стойки расставляют в шахматном порядке: ряды с фронтальными панелями серверов обращены друг к другу, образуя холодный коридор. Ряды с задними панелями (откуда выходит горячий воздух) образуют горячий коридор.

Холодный воздух от кондиционеров подаётся в холодный коридор через фальшпол или потолочные диффузоры. Серверы засасывают его, прогоняют через системы охлаждения процессоров и дисков, а затем выбрасывают нагретый воздух в горячий коридор. Оттуда он возвращается в кондиционеры.

Для повышения эффективности горячие коридоры изолируют шторками или стеклянными перегородками. Это предотвращает смешивание холодного и горячего воздуха, снижает нагрузку на кондиционеры и экономит электроэнергию.

Жидкостное охлаждение

Современные процессоры и GPU выделяют настолько много тепла, что воздушного охлаждения становится недостаточно. В таких случаях применяют системы жидкостного охлаждения: к серверам подводят трубки с холодной водой или специальной жидкостью, которая отбирает тепло напрямую от процессоров.

Жидкостное охлаждение эффективнее воздушного в десятки раз и позволяет размещать в стойке оборудование с плотностью до 50 кВт на рэк. Такое решение дороже в установке, но окупается за счёт экономии на кондиционерах и электроэнергии.

Free cooling

В регионах с холодным климатом применяют технологию free cooling — естественное охлаждение наружным воздухом. Когда температура на улице ниже требуемой, система забирает холодный воздух снаружи, фильтрует его и подаёт в машзал. Кондиционеры при этом либо отключаются, либо работают в минимальном режиме.

Free cooling радикально снижает затраты на электроэнергию: в Москве или Петербурге его можно использовать до 8-9 месяцев в году.

Система пожаротушения

Пожар в ЦОД — катастрофа. Даже небольшое возгорание может уничтожить оборудование на миллионы рублей и привести к потере данных. Поэтому система пожаротушения строится многоуровневой: раннее обнаружение, автоматическое тушение и ручные средства для локализации очага.

Раннее обнаружение

В машзале устанавливают датчики дыма высокой чувствительности — они срабатывают на мельчайшие частицы, задолго до появления открытого огня. Часто используют аспирационные системы: воздух из разных точек зала постоянно забирается в анализатор, который определяет концентрацию продуктов горения.

Датчики подключены к центральной системе мониторинга. При срабатывании одного датчика система переходит в режим тревоги, при срабатывании двух — запускается автоматическое пожаротушение.

Газовое пожаротушение

Вода для тушения пожара в ЦОД не подходит — она выведет из строя всё оборудование, даже если огонь не успел его повредить. Поэтому применяют газовые системы пожаротушения.

Популярные варианты:

• Инертные газы (IG-55, IG-541) — смесь азота, аргона и углекислого газа. Вытесняют кислород из помещения, огонь гаснет. Безопасны для людей при кратковременном нахождении в зоне.
• Хладоны (FM-200, Novec 1230) — химически активные вещества, которые подавляют реакцию горения. Не проводят ток, не оставляют следов, безопасны для электроники.

Газ хранится в баллонах под давлением в отдельном помещении. При срабатывании системы он за 10-30 секунд заполняет машзал и тушит очаг возгорания.

Ручные средства

На случай локальных возгораний в зале размещают порошковые или углекислотные огнетушители. Персонал обучают пользоваться ими, проводят регулярные тренировки.

Система мониторинга и управления

Инженерные системы цод генерируют тысячи параметров: температура, влажность, напряжение, ток, состояние вентиляторов, уровень топлива в генераторах, срабатывание датчиков дыма. Отслеживать это вручную невозможно. Поэтому все системы объединяют в единую платформу мониторинга и управления — DCIM (Data Center Infrastructure Management).

Что контролирует DCIM

DCIM собирает данные от всех инженерных систем в реальном времени:

• Температура и влажность в разных точках машзала
• Потребление электроэнергии по стойкам, серверам и всему ЦОД
• Загрузка ИБП, уровень заряда батарей
• Состояние генераторов, кондиционеров, вентиляции
• Срабатывание датчиков дыма, протечек, несанкционированного доступа
• Загрузка серверов, сетевого оборудования и СХД

Все параметры отображаются на дашбордах, система строит графики, предсказывает тренды и предупреждает о приближении к критическим значениям.

Оповещение и реакция

DCIM настраивают так, чтобы при любом отклонении от нормы система немедленно оповещала дежурного инженера: SMS, email, звонок, уведомление в мобильное приложение. Для критичных событий (отключение питания, пожар, превышение температуры) настраивают эскалацию: если дежурный не отреагировал за минуту, оповещение идёт руководителю, затем — всей команде.

Для некоторых событий DCIM умеет реагировать автоматически: запустить резервный кондиционер, перевести нагрузку на другую линию питания, включить дополнительную вентиляцию.

Документирование и аудит

Система записывает все события и действия персонала: кто и когда заходил в машзал, какие команды выполнял, какие параметры менял. Это помогает при расследовании инцидентов и аудите безопасности.

Система контроля доступа и видеонаблюдения

Физическая безопасность — такая же важная часть инженерной инфраструктуры ЦОД, как электроснабжение или охлаждение. Несанкционированный доступ к оборудованию может привести к краже, саботажу или утечке данных.

Контроль доступа

Вход в машзал контролируется электронными замками, считывателями карт или биометрическими системами. Каждый сотрудник получает права доступа только к тем зонам, которые нужны для работы. Система фиксирует все проходы: кто, когда и в какую зону заходил.

Для критичных зон применяют двухфакторную аутентификацию: карта + PIN-код или карта + отпечаток пальца.

Видеонаблюдение

Камеры устанавливают на входе в ЦОД, в коридорах, в машзале и в зонах с критичным оборудованием. Запись ведётся круглосуточно, архив хранится минимум 30 дней. Современные системы умеют распознавать лица, отслеживать перемещения и автоматически оповещать охрану о подозрительной активности.

Система обнаружения протечек

В ЦОД с жидкостным охлаждением или с расположенными рядом трубами водоснабжения критически важно вовремя обнаружить протечку. Датчики протечек размещают под фальшполом вдоль трасс водяного охлаждения, под кондиционерами и в местах ввода коммуникаций.

При попадании воды на датчик система мгновенно подаёт сигнал тревоги и может автоматически перекрыть подачу воды в аварийный контур.

Кабельная инфраструктура

Кабели — это кровеносная система ЦОД. Силовые, сетевые, оптоволоконные линии связывают серверы, коммутаторы, СХД и системы управления. Плохо организованная кабельная инфраструктура приводит к хаосу: сложно найти нужный кабель, невозможно быстро заменить оборудование, повышается риск случайного обрыва.

Структурированная кабельная система

В профессиональных ЦОД кабели прокладывают по кабельным лоткам над или под фальшполом. Каждый кабель маркируют, данные вносят в документацию или DCIM. При подключении нового комплектующего или замене оборудования инженер за минуты находит нужный кабель и точку подключения.

Силовые и сетевые кабели разносят на разные лотки, чтобы избежать электромагнитных помех.

Патч-панели и кроссы

Все кабели от серверов сводятся к патч-панелям или кроссам, а оттуда короткими патч-кордами подключаются к коммутаторам. Это упрощает реконфигурацию сети и снижает риск случайного обрыва основного кабеля.

Связь инженерных систем с серверной инфраструктурой

Инженерная инфраструктура цод и серверное оборудование работают в тесной связке. Любой сбой в инженерных системах моментально сказывается на работе серверов, а изменения в серверной нагрузке требуют адаптации инженерных систем.

PUE и энергоэффективность

Один из ключевых показателей эффективности ЦОД — PUE (Power Usage Effectiveness). Он показывает, какая доля потребляемой энергии уходит непосредственно на серверы, а какая — на инженерную инфраструктуру.

PUE = (Энергия для всего ЦОД) / (Энергия для серверов)

Идеальный PUE = 1.0, это означает, что вся энергия идёт только на серверы. На практике современные ЦОД достигают PUE 1.2-1.5. Чем ниже PUE, тем эффективнее работает инженерная инфраструктура.

Снизить PUE помогают free cooling, жидкостное охлаждение, энергоэффективные ИБП и умное управление вентиляцией.

Масштабирование

Когда компания растёт и добавляет новые серверы, инженерная инфраструктура должна масштабироваться вместе с ней. Перед установкой новой стойки проверяют:

• Достаточно ли мощности на вводе электроэнергии
• Хватит ли производительности ИБП и генераторов
• Справятся ли кондиционеры с дополнительным тепловыделением
• Есть ли свободные порты на коммутаторах и место в кабельных лотках

Если запас по любому из параметров исчерпан, сначала модернизируют инженерные системы, и только потом добавляют серверы.

Уровни надёжности ЦОД по классификации Tier

Инженерные системы цод строятся с разным уровнем резервирования в зависимости от требований к доступности. Международный стандарт Uptime Institute делит ЦОД на четыре уровня:

Tier	Доступность	Простой в год	Особенности инженерных систем
Tier I	99.671%	28.8 часа	Один путь питания и охлаждения, без резервирования. Плановые работы требуют остановки.
Tier II	99.741%	22 часа	Один путь + резервные компоненты (N+1). Плановые работы требуют остановки.
Tier III	99.982%	1.6 часа	Два независимых пути питания и охлаждения, один активный. Плановые работы без остановки.
Tier IV	99.995%	0.4 часа	Два активных пути 2N или 2(N+1). Отказоустойчивость к любому единичному сбою без остановки.

Выбор уровня зависит от бизнеса. Для интернет-магазина или финансового сервиса критична каждая минута простоя — нужен Tier III или IV. Для корпоративного файлового хранилища или тестового окружения достаточно Tier I-II.

Типовые ошибки при проектировании инженерных систем

Ошибки в инженерной инфраструктуре обходятся дорого: потеря данных, простои, внеплановые модернизации. Разбираем частые проблемы.

Недостаточный запас мощности

Компания закладывает в проект ЦОД текущую серверную нагрузку и не оставляет запас на рост. Через год приходится отказываться от расширения или срочно модернизировать ввод электроэнергии, менять ИБП и кондиционеры. Правильный подход — закладывать 30-50% запас по всем системам.

Игнорирование горячих точек

Кондиционеры размещают равномерно по залу, но не учитывают, что в одних стойках установлены энергоэффективные файловые серверы, а в других — высокопроизводительные процессоры для вычислений. В итоге в зоне с мощными серверами образуется горячая точка, температура превышает допустимую, оборудование деградирует.

Решение — тепловое моделирование ЦОД на этапе проектирования и динамическая адаптация охлаждения под фактическую нагрузку.

Слабая интеграция систем

ИБП, кондиционеры, пожаротушение и контроль доступа работают автономно, данные из них не собираются в единую систему мониторинга. Инженеры вручную обходят щиты и проверяют параметры, инциденты обнаруживаются с задержкой.

Интеграция всех систем в DCIM окупается за несколько месяцев за счёт сокращения времени реакции на проблемы и оптимизации работы персонала.

Отсутствие документации

Кабели не промаркированы, схемы потеряны, новый инженер не может разобраться в инфраструктуре. Любая модернизация превращается в квест, риск ошибки высок.

Документация и маркировка — это не формальность, а критичный элемент эксплуатации. Схемы электропитания, охлаждения, кабельных трасс должны быть актуальными и доступными.

Частые вопросы об инженерной инфраструктуре ЦОД

Практические рекомендации по выбору инженерных систем

Если вы строите собственный ЦОД или модернизируете существующий, учтите следующие моменты:

• Начните с аудита нагрузки. Посчитайте текущее и прогнозируемое энергопотребление, тепловыделение, требования к доступности. Без этих данных невозможно правильно подобрать мощность ИБП, генераторов и кондиционеров.
• Закладывайте запас. Минимум 30% по мощности энергоснабжения и охлаждения. Наращивать мощность потом дороже и сложнее, чем заложить запас сразу.
• Интегрируйте системы. Разрозненные системы мониторинга — это путь к хаосу. DCIM окупается быстро.
• Не экономьте на резервировании критичных компонентов. Схема N+1 для ИБП, генераторов и кондиционеров — это не роскошь, а необходимость для любого бизнес-критичного ЦОД.
• Документируйте всё. Схемы, маркировка кабелей, регламенты обслуживания. Это сэкономит месяцы времени при модернизации и поиске неисправностей.

Инженерные системы ЦОД — это не просто набор оборудования. Это сложная экосистема, которая требует грамотного проектирования, регулярного обслуживания и постоянного мониторинга. Вложения в надёжную инженерную инфраструктуру окупаются отсутствием простоев, долгим сроком службы оборудования и возможностью быстро масштабироваться под рост бизнеса.
