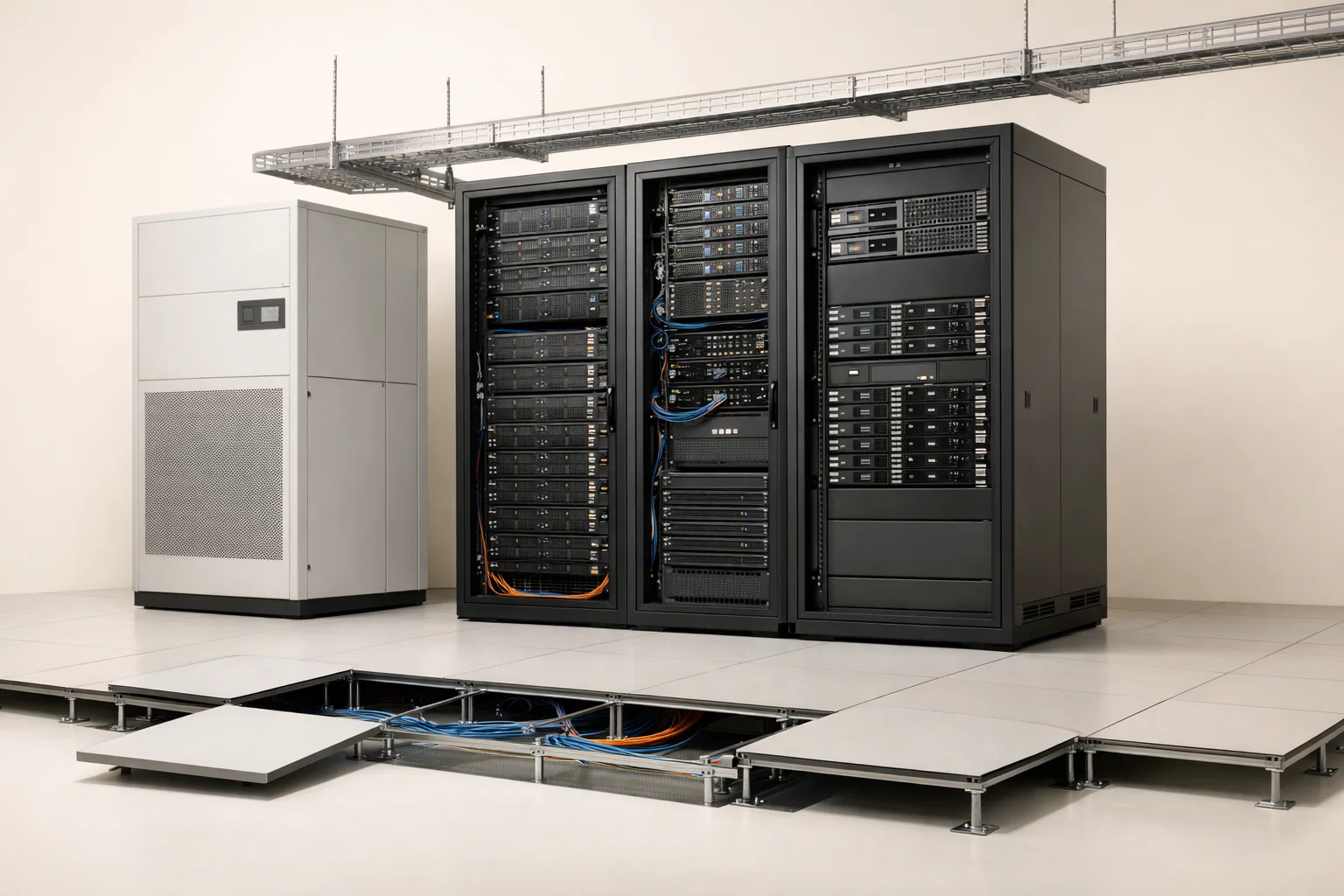

Нормы и требования к помещению серверной: площадь, освещённость, климат

Серверная — критически важное помещение для любой IT-инфраструктуры. Неправильная организация пространства, температуры или вентиляции приводит к перегреву оборудования, аварийным отключениям и потере данных. В этой статье разбираем конкретные нормы по площади, освещённости и климату, которые помогут спроектировать надёжную серверную.

Требования к серверным описаны в нескольких документах: СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», СНиП 23-05-95 «Естественное и искусственное освещение», ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Соблюдение этих норм — гарантия стабильной работы серверов и долгого срока службы оборудования.

Площадь серверной: сколько места нужно на один стеллаж

Площадь серверной рассчитывают исходя из количества стоек, серверов и необходимого пространства для обслуживания. Минимальная площадь для небольшой серверной — 15 м². Этого хватает на 2-3 стандартные стойки 42U, блоки питания, коммутаторы и системы охлаждения.

Норма площади на один стеллаж

На одну серверную стойку 42U требуется минимум 4 м² свободной площади. В эту площадь входит сам стеллаж (обычно 600×1000 мм или 800×1200 мм) и зоны обслуживания:

• Перед стойкой — не менее 1200 мм для доступа к передней панели и монтажных работ
• За стойкой — не менее 800 мм для доступа к задней панели, прокладки кабелей и обслуживания
• По бокам — минимум 600 мм между соседними стойками для циркуляции воздуха

Если в стойке установлены системы охлаждения или высокоплотные серверы, расстояния увеличивают до 1500 мм спереди и 1000 мм сзади.

Расчёт общей площади

Общая площадь серверной включает:

• Площадь стоек и оборудования — умножаем количество стоек на 4 м²
• Рабочую зону — 4-6 м² для стола администратора, инструментов и запасных частей
• Зону хранения — 2-3 м² для запасных дисков, комплектующих, кабелей
• Технологические проходы — минимум 1200 мм шириной для перемещения оборудования

Пример: для серверной на 6 стоек нужно минимум 24 м² под стойки + 6 м² рабочая зона + 3 м² хранение = 33 м² чистой площади. С учётом коридоров и систем климат-контроля получается 40-45 м².

Количество стоек	Площадь под стойки, м²	Рабочая зона, м²	Общая площадь, м²
1-2	8	6	15-18
3-5	20	6	28-32
6-10	40	8	50-60
11-20	80	10	95-110

Требования к температуре и влажности

Климат в серверной — один из ключевых факторов надёжности. Производители оборудования указывают допустимые диапазоны в спецификациях. Нарушение температурного режима сокращает срок службы жёстких дисков, процессоров и памяти.

Температура воздуха

Оптимальная температура в серверной — 20-22°C. Допустимый диапазон для большинства серверов — 18-27°C. Верхняя граница 27°C — критическая: при превышении увеличивается риск перегрева процессоров и дисков.

Важно: температуру измеряют на высоте входных воздухозаборников серверов — обычно это 1-1,5 метра от пола. В зоне горячего коридора (за стойками) температура может достигать 35-40°C — это нормально, если холодный воздух на входе остаётся в пределах 20-22°C.

Относительная влажность

Рекомендуемая влажность — 45-55%. Допустимый диапазон — 40-60%. Слишком низкая влажность (ниже 35%) создаёт статическое электричество, которое повреждает электронные компоненты. Высокая влажность (выше 65%) провоцирует коррозию контактов и конденсат на холодных поверхностях.

Для контроля влажности в серверных от 30 м² устанавливают системы увлажнения и осушения. В небольших серверных (до 20 м²) достаточно кондиционера с функцией контроля влажности.

Перепады температуры

Максимально допустимая скорость изменения температуры — 5°C в час. Резкие перепады (например, при включении кондиционера после отключения) вызывают конденсат на платах и дисках. Чтобы избежать этого, серверные оснащают системами постоянного климат-контроля с резервированием.

Параметр	Оптимальное значение	Допустимый диапазон	Критический порог
Температура воздуха	20-22°C	18-27°C	>27°C
Относительная влажность	45-55%	40-60%	<35% или >65%
Скорость изменения температуры	2-3°C/час	до 5°C/час	>5°C/час

Освещённость серверной: нормы и практика

Освещённость в серверной регламентируется СНиП 23-05-95. Норма зависит от зоны помещения: рабочие места требуют больше света, чем зоны с оборудованием.

Норма освещённости по зонам

• Зона стоек и оборудования — 200 лк (люкс). Этого достаточно для визуального контроля индикаторов, подключения кабелей и замены компонентов.
• Рабочая зона администратора (стол, монитор) — 300-400 лк. Здесь выполняют точные операции: конфигурирование, диагностику, работу с документацией.
• Зона хранения и технические коридоры — 150 лк. Минимально необходимый уровень для безопасного перемещения и поиска оборудования.

Тип освещения

В серверных используют светодиодные светильники с цветовой температурой 4000-5000K (нейтральный белый свет). LED-светильники не нагревают воздух, не мерцают и служат 50 000 часов без замены.

Обязательно предусмотрите раздельное управление освещением по зонам. Это позволяет включать свет только в нужной части серверной, экономя электроэнергию и снижая тепловыделение.

Аварийное освещение

Согласно ПУЭ 7-е издание, серверная относится к помещениям категории А (повышенная надёжность электроснабжения). Требуется аварийное освещение от независимого источника — автономные светильники с аккумуляторами или подключение к ИБП. Норма аварийного освещения — не менее 50 лк в основных проходах.

Требования к полам в серверной

Пол в серверной должен выдерживать распределённую нагрузку от стоек с оборудованием. Стандартная загруженная стойка 42U весит 800-1200 кг. С учётом запаса прочности требуемая нагрузка на пол — 800-1000 кг/м².

Типы полов

В профессиональных серверных используют фальшполы (поднятые полы). Высота фальшпола — 200-400 мм. Под полом прокладывают кабели питания и сети, организуют подачу холодного воздуха от кондиционеров. Фальшполы собирают из панелей 600×600 мм на регулируемых опорах. Покрытие — антистатический линолеум или ламинат.

В небольших серверных (до 4 стоек) допустим обычный бетонный пол с антистатическим покрытием. Кабели прокладывают в кабельных лотках под потолком или в стенах.

Антистатические требования

Сопротивление покрытия пола — 10⁶-10⁹ Ом. Это предотвращает накопление статического электричества. Обычные материалы (ковролин, линолеум без антистатических добавок) в серверной запрещены.

Системы вентиляции и кондиционирования

Вентиляция серверной обеспечивает отвод тепла от серверов и поддержание температуры в норме. Тепловыделение серверов рассчитывают по формуле: суммарная мощность оборудования (в кВт) × 3412 = тепловыделение (в BTU/час).

Кратность воздухообмена

Минимальная кратность воздухообмена для серверной — 10-15 объёмов в час. Для высоконагруженных серверных (плотность мощности выше 5 кВт на стойку) кратность увеличивают до 20-30 объёмов в час.

Пример расчёта: серверная 40 м², высота потолков 3 м, объём помещения 120 м³. При кратности 15 нужна производительность вентиляции 120 × 15 = 1800 м³/час.

Схема организации воздушных потоков

Эффективная схема — холодный/горячий коридор. Стойки устанавливают в два ряда фасадами друг к другу. Холодный воздух подаётся в коридор перед стойками (через фальшпол или верхние диффузоры). Горячий воздух из задней части стоек поднимается вверх и забирается вытяжной вентиляцией. Эта схема снижает энергопотребление на охлаждение на 30-40%.

Резервирование систем охлаждения

Для серверных с критичным оборудованием применяют схему N+1: если требуется один кондиционер, устанавливают два. При выходе из строя одного второй подхватывает нагрузку. Время переключения — не более 30 секунд.

Электроснабжение и требования к проводке

Серверная относится к электроустановкам первой категории надёжности. Требуется двойной ввод электропитания от независимых линий или резервирование через ИБП и дизель-генератор.

Расчёт мощности

Суммарная мощность серверной = мощность серверов + мощность систем охлаждения + мощность освещения и вспомогательного оборудования. Системы охлаждения потребляют 40-60% от мощности серверов. Итого, для серверов на 10 кВт нужно закладывать 16-18 кВт общей мощности.

Требования к проводке

Кабели — медные, сечением не менее 4 мм² для линий 220В до 5 кВт, 6 мм² для линий выше 5 кВт. Обязательна прокладка в металлических лотках или гофре. Розетки — промышленные, с заземлением.

Контроль доступа и безопасность

Серверная — помещение с ограниченным доступом. Физическая безопасность так же важна, как и информационная.

Системы контроля доступа

Минимальный уровень защиты — электромагнитный замок с картридером или кодовой панелью. Продвинутый уровень — биометрический доступ (отпечаток пальца, распознавание лица). Все входы и выходы логируются в системе СКУД с указанием времени и пользователя.

Видеонаблюдение

В серверной устанавливают минимум две камеры: одна направлена на входную дверь, вторая — на стойки с оборудованием. Запись ведётся круглосуточно, архив хранится не менее 30 дней.

Пожарная безопасность

Серверная относится к категории пожарной опасности В1 (помещение с горючими материалами). Требуется автоматическая система пожаротушения и пожарная сигнализация.

Системы пожаротушения

Водяное и пенное тушение запрещено — вода повреждает электронику. Используют газовые системы (хладон, инерген, аргон) или порошковые установки. Газовое пожаротушение подаётся автоматически при срабатывании датчиков дыма или температуры.

Перед выбросом газа система выдаёт звуковое и световое предупреждение (30-60 секунд), чтобы люди успели покинуть помещение.

Пожарная сигнализация

Обязательны датчики дыма (ионизационные или оптические) и датчики температуры. Плотность установки — один датчик на 9 м² площади. Датчики подключены к пожарному шлейфу и дублируют сигнал на пульт охраны.

Требования к размещению оборудования

Правильное размещение серверов и комплектующих влияет на эффективность охлаждения и удобство обслуживания.

Высота стоек

Стандарт — стойки 42U (высота 2000 мм). Для небольших серверных используют стойки 24U или 32U. Минимальное расстояние от верха стойки до потолка — 600 мм для циркуляции воздуха.

Распределение нагрузки

Тяжёлое оборудование (ИБП, блоки питания) размещают в нижней трети стойки. Серверы — в средней части. Лёгкие устройства (коммутаторы, патч-панели) — в верхней части. Это снижает центр тяжести и повышает устойчивость стойки.

Практические рекомендации по проектированию серверной

Ниже — чек-лист для проектирования серверной с нуля или аудита существующей.

Планирование и проектирование

• Рассчитайте необходимую площадь: 4 м² на стойку + рабочие зоны
• Выберите помещение с минимальной вибрацией и удалённое от водопроводов
• Заложите возможность масштабирования: +30-50% площади под будущий рост
• Предусмотрите два независимых ввода электропитания

Климат-контроль

• Установите прецизионный кондиционер с резервированием (N+1)
• Организуйте холодный/горячий коридор для оптимизации воздушных потоков
• Смонтируйте систему мониторинга температуры и влажности с оповещениями
• Проверьте герметичность помещения: щели в дверях и окнах снижают эффективность охлаждения

Электроснабжение и сети

• Рассчитайте общую мощность с запасом 20-30%
• Установите ИБП с временем автономной работы не менее 15 минут
• Разведите сети питания и данных в разных кабельных трассах
• Промаркируйте все кабели и соединения

Безопасность

• Установите систему контроля доступа с логированием входов
• Смонтируйте видеонаблюдение с архивом записи от 30 дней
• Подключите автоматическую систему газового пожаротушения
• Разработайте план эвакуации и регламент действий при ЧП
