Серверные стойки используют стандартизированную систему измерения высоты оборудования — юнит (U или rack unit). Эта единица упрощает подбор оборудования и расчёт доступного пространства в серверном шкафу. Если вам нужно быстро узнать, сколько миллиметров в 1U и как правильно рассчитать высоту сервера, разбираем все нюансы стандарта.
Что такое 1U и чему он равен
Единица 1U (один юнит) — международный стандарт для измерения высоты серверного и телекоммуникационного оборудования, которое монтируется в 19-дюймовые стойки. Стандарт описан в документах EIA-310-D (США) и IEC 60297 (международный).

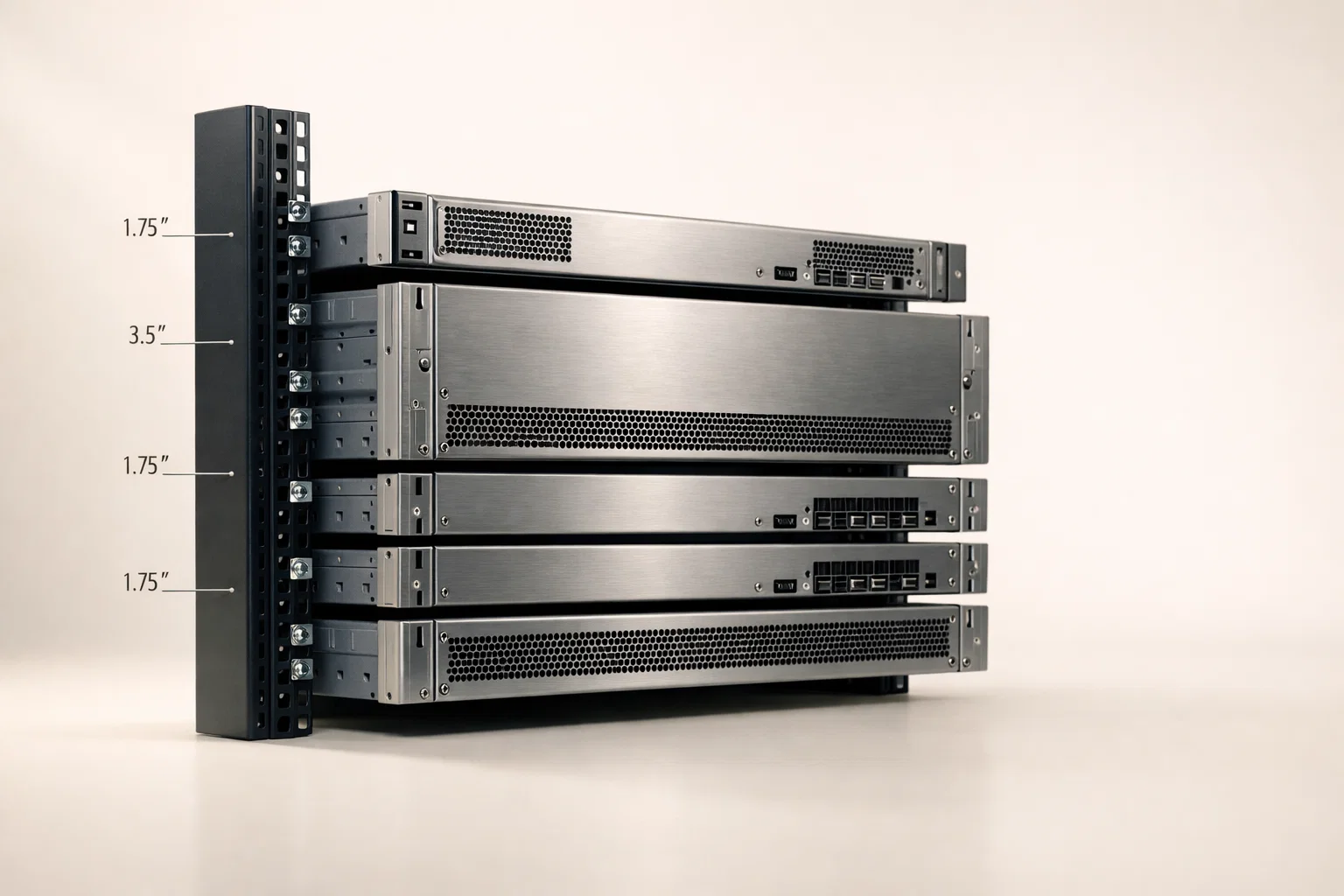

Размер 1U в миллиметрах: 44,45 мм (точное значение)
Размер 1U в дюймах: 1,75 дюйма
Эта высота включает пространство, которое занимает корпус оборудования вместе с монтажными зазорами. В реальности полезная высота корпуса немного меньше — около 42-43 мм, остальное — технологические зазоры между устройствами.
Откуда взялся стандарт 1U
Система юнитов появилась в 1970-х годах, когда производителям телекоммуникационного оборудования требовалось унифицировать размеры для упрощения монтажа. За основу взяли ширину 19 дюймов (482,6 мм) — расстояние между крепёжными отверстиями на стойках. Высоту устройств стали измерять кратно 1,75 дюйма.
Сегодня стандарт применяют все производители серверного оборудования — от Dell и HP до Supermicro и Lenovo. Благодаря этому вы можете устанавливать серверы разных брендов в одну стойку без переделки креплений.
Как рассчитать высоту оборудования в юнитах
Производители указывают высоту серверов в юнитах (1U, 2U, 4U). Чтобы перевести юниты в миллиметры, используйте простую формулу:
Высота в мм = количество юнитов × 44,45
| Высота | Миллиметры (мм) | Дюймы |
|---|---|---|
| 1U | 44,45 мм | 1,75″ |
| 2U | 88,9 мм | 3,5″ |
| 3U | 133,35 мм | 5,25″ |
| 4U | 177,8 мм | 7″ |
| 5U | 222,25 мм | 8,75″ |
Стандартные серверные шкафы выпускаются высотой 42U (около 2 метров) или 47U. Реже встречаются компактные модели на 18U или 24U для небольших серверных комнат.
Размеры серверов в юнитах: примеры
Высота сервера зависит от его назначения и количества компонентов внутри корпуса. Вот типичные форм-факторы:
1U — компактные серверы
Высота 44,45 мм. Самый распространённый форм-фактор для веб-хостинга, небольших баз данных, файловых серверов. Внутри умещаются 2 процессора, до 16-24 слотов памяти, 2-4 диска. Ограничение — слабое охлаждение и сложность обслуживания из-за плотной компоновки.
Примеры: Dell PowerEdge R640, HPE ProLiant DL360 Gen10, Supermicro SYS-1029P.
2U — универсальные серверы
Высота 88,9 мм. Оптимальный баланс между плотностью размещения и производительностью. Внутри помещаются мощные процессоры, до 24-32 слотов памяти, 8-12 дисков, производительные GPU для виртуализации или машинного обучения. Лучше охлаждаются, чем 1U.
Примеры: Dell PowerEdge R740, HPE ProLiant DL380 Gen10, Lenovo ThinkSystem SR650.
4U — высокопроизводительные серверы
Высота 177,8 мм. Используются для хранения данных (до 24-60 дисков), высоконагруженных баз данных, GPU-серверов с несколькими видеокартами. Много места для расширения и эффективного охлаждения.
Примеры: Dell PowerEdge R940, Supermicro SuperServer 6049P, HPE ProLiant DL580 Gen10.
Что ещё важно знать о размерах стоек
Глубина стойки
Помимо высоты в юнитах, учитывайте глубину оборудования. Стандартные серверы имеют глубину от 650 до 800 мм. Серверные шкафы выпускают глубиной 800, 1000 или 1200 мм — запас нужен для укладки кабелей и вентиляции.
Ширина оборудования
Стандарт 19 дюймов (482,6 мм) — это расстояние между внешними краями монтажных стоек. Сам корпус сервера уже — примерно 430-440 мм по ширине. Некоторые производители выпускают компактное оборудование шириной 10 дюймов для небольших телекоммуникационных шкафов.
Монтажные отверстия
Крепёжные отверстия на передней панели стойки расположены с шагом 15,875 мм (точно 5/8 дюйма). Это позволяет точно позиционировать оборудование разной высоты. Рельсы для монтажа серверов крепятся на эти отверстия и обеспечивают выдвижение оборудования для обслуживания.
Планирование пространства в серверной стойке
Перед установкой оборудования составьте схему стойки с учётом:
- Высоты серверов. Суммируйте юниты всех устройств, не забывайте про коммутаторы, патч-панели, ИБП.
- Зазоров для вентиляции. Оставляйте 1U-2U свободного пространства между блоками оборудования для циркуляции воздуха.
- Распределения веса. Тяжёлое оборудование (ИБП, СХД с дисками) размещайте в нижней части стойки для устойчивости.
- Кабельных органайзеров. Резервируйте 1U-2U для горизонтальных кабельных каналов.
Стандартная стойка 42U вмещает примерно 35-38 юнитов полезного оборудования с учётом вентиляционных зазоров и органайзеров.
Как посчитать, сколько серверов поместится в стойку
Допустим, у вас серверная стойка высотой 42U. Вам нужно разместить:
- 10 серверов высотой 1U
- 3 сервера высотой 2U
- 1 коммутатор 1U
- 1 патч-панель 1U
- 1 ИБП 2U
Расчёт: 10×1U + 3×2U + 1U + 1U + 2U = 10 + 6 + 1 + 1 + 2 = 20U.
Остаток: 42U − 20U = 22U свободного пространства. Этого достаточно для расширения или установки дополнительного оборудования.
Нестандартные размеры и исключения
Большинство оборудования соответствует стандарту EIA-310-D, но встречаются исключения:
- Blade-серверы. Используют общий корпус (шасси) высотой от 6U до 10U, внутри которого устанавливаются тонкие серверные модули. Плотность размещения выше, чем у обычных rack-серверов.
- Телекоммуникационное оборудование. Иногда имеет нестандартную глубину (до 300-400 мм) при стандартной ширине 19 дюймов.
- Компактные стойки. Настенные шкафы глубиной 450-600 мм для небольших офисов — в них помещаются только короткие устройства (коммутаторы, патч-панели).
Где применяется стандарт 1U
Система юнитов используется не только для серверов, но и для другого оборудования:
- Сетевое оборудование: коммутаторы, маршрутизаторы, межсетевые экраны.
- Системы хранения данных (СХД): дисковые полки, NAS, SAN.
- ИБП: источники бесперебойного питания для стоечного монтажа.
- KVM-переключатели: устройства для управления несколькими серверами с одной консоли.
- Патч-панели и кабельные органайзеры: для структурированной прокладки сетевых кабелей.
Если вам нужны комплектующие для серверов или серверные платформы под сборку, учитывайте совместимость форм-фактора с вашей стойкой.
Практические советы по работе со стандартом 1U
Проверяйте спецификации перед покупкой
Производители указывают высоту в юнитах, но иногда забывают про глубину и вес. Уточните:
- Глубину корпуса (если стойка неглубокая, сервер может не поместиться).
- Вес оборудования (стойка имеет ограничение по нагрузке — обычно 600-1000 кг).
- Требования к вентиляции (серверы 1U греются сильнее, чем 2U).
Используйте схемы размещения
Перед монтажом нарисуйте схему стойки с указанием юнитов. Это поможет избежать ошибок при установке и оставить место для будущего расширения. Многие производители стоек предлагают бесплатные онлайн-планировщики.
Учитывайте вентиляцию
Серверы 1U имеют высокую плотность компонентов, поэтому греются сильнее. Оставляйте свободные юниты между блоками оборудования или устанавливайте вентиляционные панели. Для серверных комнат рассчитывайте мощность кондиционирования из расчёта 1 кВт тепловыделения на каждые 3-4 сервера 1U.
Не экономьте на рельсах
Качественные направляющие рельсы упрощают обслуживание: вы выдвигаете сервер из стойки, не отключая кабели. Дешёвые рельсы быстро изнашиваются и могут не выдержать вес тяжёлого 2U-сервера с дисками.
Часто задаваемые вопросы
Можно ли установить оборудование 1U в стойку с нестандартным шагом отверстий?
Нет, если стойка не соответствует стандарту EIA-310-D. Отверстия должны располагаться с шагом 15,875 мм (5/8 дюйма). Старые советские стойки или телекоммуникационные шкафы могут иметь другой шаг — в этом случае потребуется переходная рама или замена стойки.
Почему размер 1U именно 44,45 мм, а не круглое число?
Стандарт разработан в США, где используется дюймовая система. 1U = 1,75 дюйма — это круглое число в дюймах. При переводе в метрическую систему получается 44,45 мм. Производители в Европе и Азии сохранили эту величину для совместимости.
Сколько юнитов занимает блок розеток в стойке?
Горизонтальные блоки розеток (PDU) обычно занимают 1U или 2U, в зависимости от количества розеток и наличия функций мониторинга. Вертикальные PDU монтируются на боковые стойки и не занимают полезные юниты.
Можно ли установить сервер 2U в стойку вверх ногами?
Технически — да, стандарт это позволяет. Но производители серверов не рекомендуют переворачивать оборудование: нарушается система охлаждения (вентиляторы рассчитаны на забор воздуха снизу и выброс сверху), а жёсткие диски могут работать некорректно из-за изменения ориентации.
