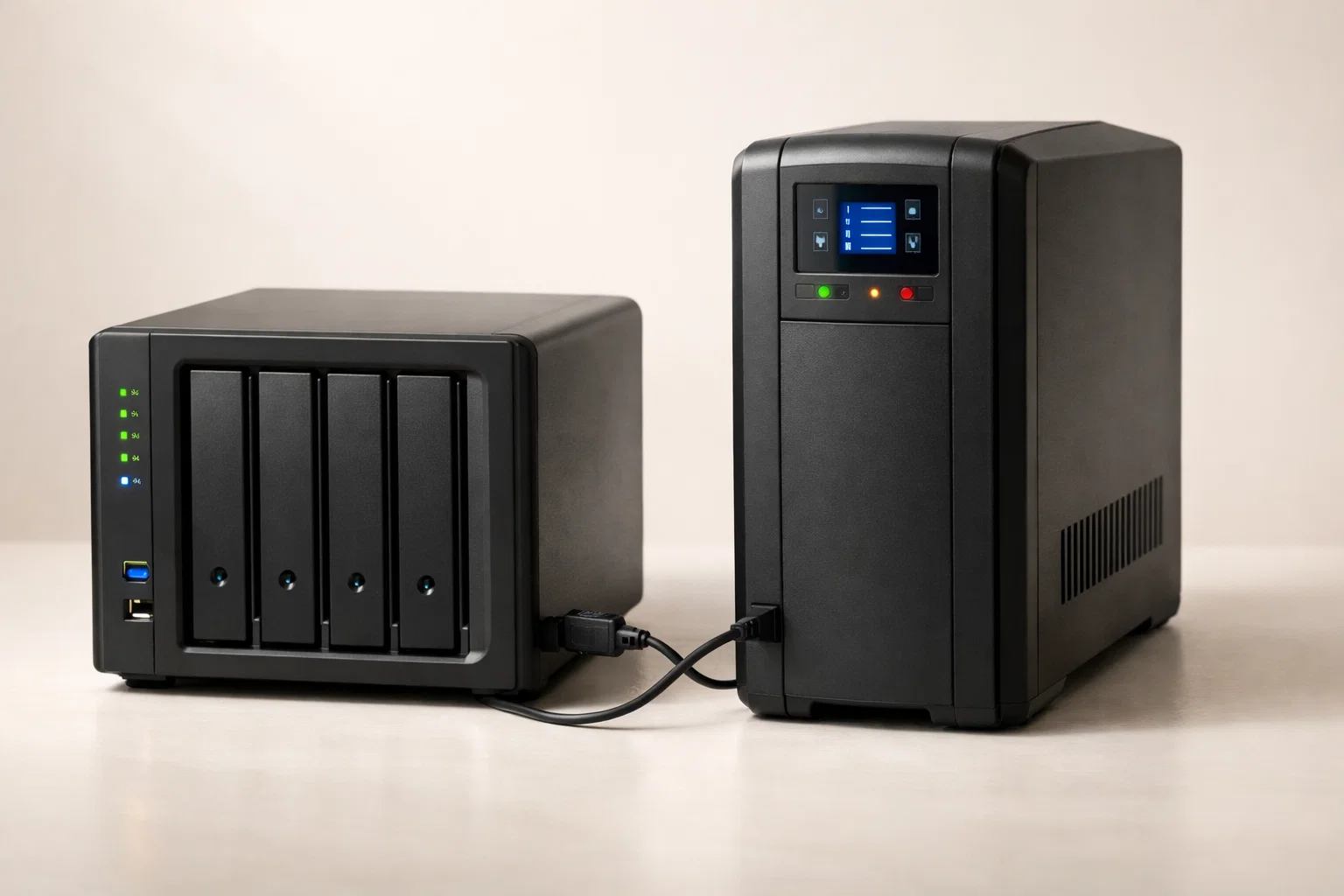

Synology NAS и ИБП: настройка бесперебойного питания

Synology NAS хранит критически важные данные — базы, файлы, резервные копии. Внезапное отключение электричества приводит к повреждению файловой системы, потере несохранённых данных и аппаратным сбоям. ИБП (источник бесперебойного питания) защищает от этих рисков: при пропадании напряжения устройство продолжает работать от батареи, автоматически завершает все процессы и корректно выключается.

Synology поддерживает большинство ИБП с USB-интерфейсом и предлагает встроенные средства мониторинга питания. В этом обзоре разбираем, как выбрать совместимый ИБП, подключить его к NAS и настроить политику автоматического выключения.

Как работает защита Synology NAS через ИБП

Synology DiskStation Manager (DSM) — операционная система NAS — общается с ИБП по протоколу USB HID или Network UPS Tools (NUT). Когда ИБП переходит на батарею, он отправляет сигнал в DSM. Система начинает отслеживать оставшееся время автономной работы и при достижении критического порога запускает процедуру безопасного выключения.

Процесс выглядит так:

1. Пропадает внешнее питание, ИБП переключается на батарею
2. DSM получает уведомление о переходе на батарею
3. Система отслеживает заряд батареи и время автономии
4. При достижении порога (например, 3 минуты до разряда) DSM завершает запущенные задачи
5. Система отправляет команду на остановку служб, размонтирует тома и выключает NAS
6. После завершения работы ИБП продолжает питать сетевые устройства до полного разряда или восстановления сети

Такой подход гарантирует целостность данных даже при длительном отсутствии электричества.

Совместимость ИБП с Synology

Synology публикует официальный список совместимых ИБП, но на практике работают почти все модели с USB-подключением, поддерживающие стандарт HID Power Device Class.

Основные требования к ИБП

• USB-интерфейс: порт USB Type-B на ИБП для подключения к NAS. Старые модели с последовательным портом (RS-232) не поддерживаются.
• Поддержка HID: ИБП должен работать без проприетарных драйверов. Большинство брендов (APC, CyberPower, Eaton, Ippon) используют стандартный протокол.
• Мощность: ИБП подбирают по суммарной потребляемой мощности NAS и подключённых устройств с запасом 20-30%.

Проверенные модели

Бренд	Серия	Типичная мощность	Применение
APC	Back-UPS, Smart-UPS	650-1500 ВА	Домашние и офисные NAS (1-4 диска)
CyberPower	VALUE, PFC Sinewave	850-1500 ВА	Средние конфигурации (4-8 дисков)
Eaton	5E, 5S	1100-1500 ВА	Коммерческие решения
Ippon	Smart Power Pro, Back Power Pro	600-1000 ВА	Бюджетные решения

Для двухдискового NAS (например, Synology DS220+) с потреблением около 30 Вт достаточно ИБП на 650 ВА. Восьмидисковая модель (DS1821+) с активным RAID и дополнительными сетевыми картами потребляет до 150 Вт — здесь нужен ИБП от 1000 ВА.

Подключение ИБП к Synology NAS

Физическое подключение занимает две минуты. Настройка в DSM — ещё пять.

Физическое подключение

1. Выключите NAS через интерфейс DSM или кнопку питания (долгое нажатие).
2. Подключите сетевой кабель NAS в розетку ИБП с батарейным питанием (обычно помечена как «Battery Backup» или «Surge + Battery»).
3. Соедините USB-кабель от порта ИБП к любому USB-порту на корпусе NAS.
4. Включите ИБП кнопкой на передней панели.
5. Включите NAS — система загрузится в обычном режиме.

Не подключайте NAS в розетки ИБП типа «Surge Only» — они защищают только от скачков напряжения, но не питают устройство при отключении электричества.

Настройка в DiskStation Manager

После физического подключения настройте параметры в веб-интерфейсе DSM:

Настройка автономной работы

Определите, через сколько минут на батарее NAS должен начать процедуру выключения:

• Время до выключения: укажите минимальное время автономии, при достижении которого система начинает завершение работы. Рекомендуемое значение — 3-5 минут.
• Режим выключения: выберите Безопасный режим (NAS корректно останавливает службы и размонтирует тома). Режим Переход в режим ожидания оставляет систему в спящем режиме — подходит для кратковременных отключений.

Пример: ИБП на 1000 ВА с батареей 12 В / 9 Ач обеспечивает четырёхдисковому NAS около 20 минут автономии. Установив порог «3 минуты», вы получите 17 минут на переждание короткого отключения и гарантированное безопасное завершение работы при длительном.

Уведомления

Настройте email-уведомления о событиях ИБП:

1. Перейдите в Панель управления → Уведомления → Email.
2. Включите отправку писем и укажите SMTP-сервер, получателя.
3. Во вкладке Правила активируйте уведомления:

• ИБП переключился на батарею — сообщает о пропадании внешнего питания.
• Питание от ИБП восстановлено — подтверждает возврат сети.
• Батарея ИБП разряжена — предупреждает о скором выключении.
• NAS начал процедуру выключения — отчёт о запуске shutdown.

Получение уведомлений на почту или в мессенджер (через интеграции) позволяет удалённо контролировать состояние системы.

Сетевой режим (Network UPS Server)

Если к ИБП нужно подключить несколько устройств (например, Synology NAS + сервер + коммутатор), используйте режим Network UPS Server.

Схема работы

ИБП физически подключён к одному устройству (главному), которое становится UPS-сервером. Остальные устройства в сети (клиенты) получают информацию о состоянии батареи по сети и синхронно выключаются при достижении порога.

Пример конфигурации: ИБП на 1500 ВА подключён к Synology NAS, который выступает сервером. В той же локальной сети находится сервер на базе Linux с установленным клиентом NUT. При переходе ИБП на батарею оба устройства получают сигнал и выключаются одновременно.

Настройка сервера UPS

1. В DSM откройте Панель управления → Оборудование и питание → ИБП.
2. Включите Сервер сетевого ИБП.
3. Укажите IP-адреса устройств-клиентов, которым разрешён доступ к данным ИБП (можно указать подсеть, например, 192.168.1.0/24).
4. Сохраните настройки.

Настройка клиента

На стороне клиентского устройства (другой NAS, сервер, рабочая станция) укажите IP-адрес UPS-сервера и порт (обычно 3493). Конкретные шаги зависят от операционной системы клиента:

• Synology (клиент): в настройках ИБП выберите Сетевой ИБП, укажите IP главного устройства.
• Linux: установите пакет nut-client, отредактируйте /etc/nut/upsmon.conf, укажите MONITOR ups@192.168.1.10 1 monuser pass slave.
• Windows Server: используйте клиентское ПО от производителя ИБП с поддержкой NUT или сторонние утилиты (WinNUT).

Сетевой режим особенно полезен в серверных стойках, где один мощный ИБП питает несколько устройств, и все они должны корректно завершить работу при разряде батареи.

Мониторинг и диагностика

Проверка статуса ИБП

DSM отображает в реальном времени:

• Состояние: работа от сети, от батареи, перегрузка, неисправность.
• Заряд батареи: процент оставшегося заряда.
• Оставшееся время: прогноз автономной работы при текущей нагрузке.
• Входное/выходное напряжение: показатели качества питания.
• Температура: перегрев может указывать на неисправность батареи или перегрузку.

Эти данные доступны в разделе Оборудование и питание → ИБП. Графики нагрузки помогают оценить, достаточна ли мощность текущего ИБП.

Тестирование процедуры выключения

Рекомендуется раз в квартал проверять корректность автоматического выключения:

1. Убедитесь, что на NAS нет критически важных задач (синхронизация, резервное копирование).
2. Отключите сетевой кабель ИБП от розетки — устройство перейдёт на батарею.
3. Наблюдайте за уведомлениями в DSM и на почте.
4. Дождитесь автоматического выключения NAS при достижении порога.
5. Подключите питание обратно, включите NAS, проверьте журналы событий (Центр журналов).

Если система не выключилась или выключилась некорректно, проверьте настройки порога, совместимость ИБП и версию DSM.

Замена батареи ИБП

Батареи в ИБП служат 3-5 лет. Признаки износа:

• Резкое сокращение времени автономии (вместо 15 минут — 3 минуты).
• Частые предупреждения о низком заряде.
• ИБП пищит или выдаёт ошибку на дисплее.

Большинство моделей ИБП допускает замену батареи без выключения нагрузки (hot-swap). Synology отобразит уведомление «Батарея ИБП требует замены» в интерфейсе DSM при обнаружении критического износа.

Типовые сценарии использования

Домашний медиасервер и резервное копирование

Двухдисковый Synology DS220+ с библиотекой фото, видео и резервными копиями ноутбуков. ИБП на 650 ВА обеспечивает 20-30 минут автономии. Настройка: выключение через 5 минут на батарее. Этого достаточно, чтобы переждать кратковременное отключение и защитить данные при длительном.

Офисное хранилище с Active Backup

Четырёхдисковый Synology DS920+ используется для резервного копирования рабочих станций через Active Backup for Business. ИБП на 1000 ВА питает NAS и сетевой коммутатор. Настройка: Network UPS Server, клиент — сервер 1С на Linux. При отключении света оба устройства корректно завершают транзакции и выключаются.

Видеонаблюдение на Surveillance Station

Восьмидисковый NAS с пакетом Surveillance Station записывает видео с 16 IP-камер. Потребление — до 120 Вт. ИБП на 1500 ВА обеспечивает 25 минут автономии. Настройка: выключение через 3 минуты, запись на диски продолжается до последнего момента. После восстановления питания NAS автоматически включается (если в BIOS включён Auto Power On).

Серверная стойка с несколькими устройствами

Synology RackStation RS1221+ в 19-дюймовой стойке вместе с сервером виртуализации, коммутатором и патч-панелью. Все устройства питаются от ИБП на 2000 ВА в стоечном исполнении. NAS выступает UPS-сервером, гипервизор ESXi подключён как клиент. При переходе на батарею все виртуальные машины корректно завершают работу, затем выключается хост и NAS.

Рекомендации по выбору ИБП для Synology

Расчёт мощности

Суммируйте потребление всех устройств:

• NAS: 20-150 Вт (зависит от количества дисков, процессора, дополнительных сетевых карт).
• Коммутатор: 10-50 Вт.
• Роутер: 5-15 Вт.

Пример: DS920+ (60 Вт) + коммутатор (20 Вт) + роутер (10 Вт) = 90 Вт. Умножьте на 1.3 для запаса → 117 Вт. ИБП на 650 ВА (активная мощность около 400 Вт) обеспечит комфортный запас.

Тип ИБП

• Standby (Off-line): самые доступные, переключаются на батарею за 4-10 мс. Подходят для домашних и малых офисных конфигураций.
• Line-Interactive: стабилизируют напряжение без переключения на батарею, переключение за 2-4 мс. Оптимальный выбор для большинства сценариев.
• Online (Double Conversion): постоянно питают нагрузку от инвертора, переключения нет. Дорогие, используются в критичных системах. Для домашнего NAS избыточны.

Для Synology достаточно Line-Interactive моделей с чистой синусоидой на выходе (Pure Sine Wave). Серверные блоки питания и импульсные БП NAS чувствительны к форме волны.

Ёмкость батареи и время автономии

Производители указывают время автономии для половинной нагрузки. Реальное время при полной нагрузке — в 1.5-2 раза меньше. Ориентируйтесь на калькуляторы на сайтах производителей или измеряйте потребление ваттметром.

Если нужна длительная автономия (например, для работы во время плановых отключений), рассмотрите модели с возможностью подключения внешних батарейных модулей.
