Архитектура Top of Rack (TOR) — стандартное решение для организации сетевой инфраструктуры в современных дата-центрах. Суть проста: на каждую стойку устанавливается собственный коммутатор, который агрегирует трафик серверов внутри стойки и передаёт его на вышестоящий уровень сети. Такая схема упрощает масштабирование, снижает количество кабелей и повышает отказоустойчивость.

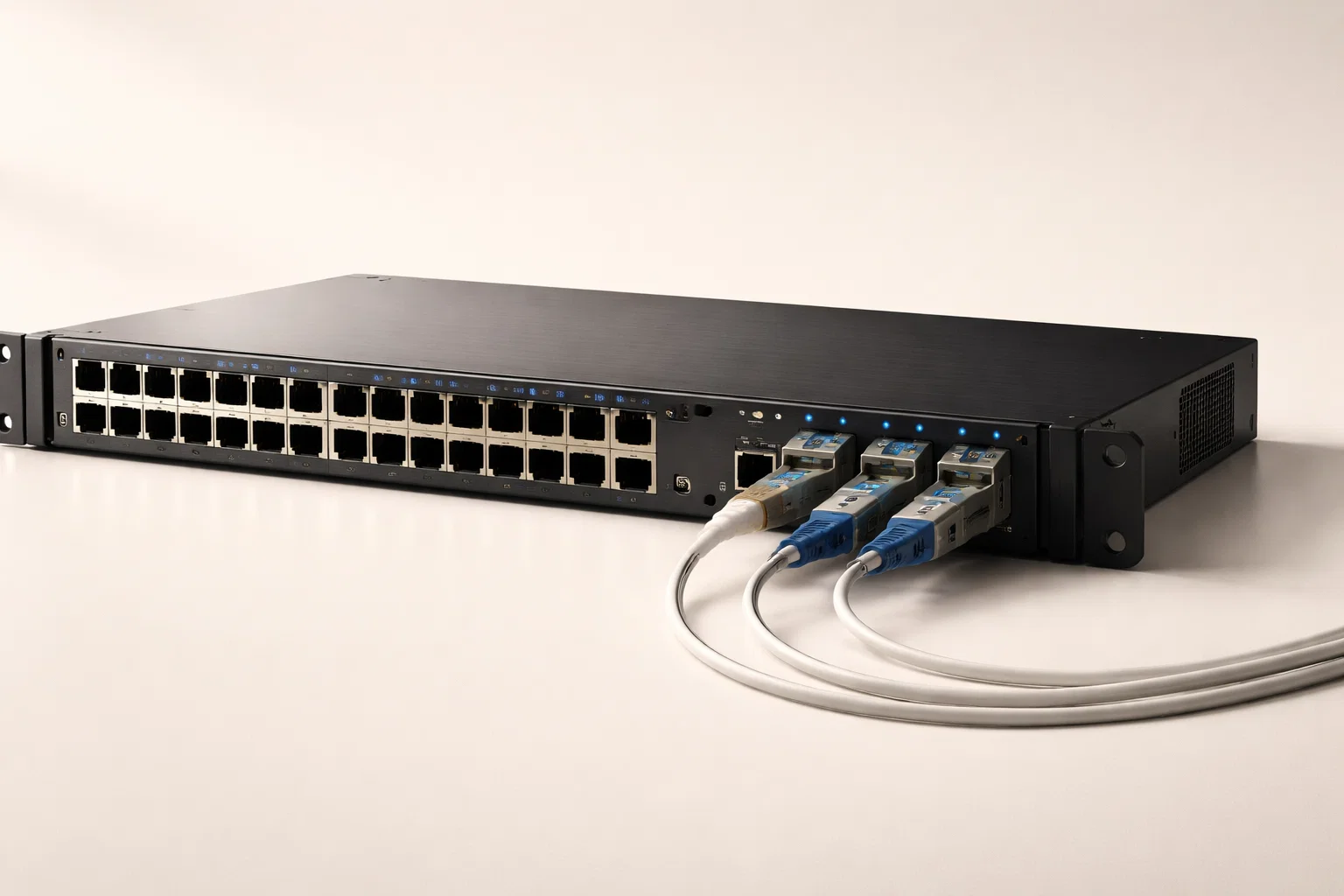

TOR-коммутаторы — это компактные устройства высотой 1U, которые монтируются в верхней части стойки и подключаются ко всем серверам внутри неё короткими патч-кордами. Вместо того чтобы тянуть десятки кабелей от каждого сервера до центрального коммутатора, вы подключаете серверы к локальному коммутатору, а от него — один или два аплинка к агрегационному уровню. Это экономит место, упрощает обслуживание и ускоряет развёртывание нового оборудования.
Принцип работы архитектуры Top of Rack
В классической схеме дата-центра без TOR все серверы подключаются напрямую к центральным коммутаторам агрегации или ядра. Если у вас 40 серверов в стойке, понадобится 40 длинных кабелей до коммутационной зоны. При добавлении новых стоек растёт количество кабельных трасс, усложняется управление и увеличивается риск ошибок при подключении.
Архитектура TOR решает проблему иначе: каждый сервер подключается коротким кабелем к коммутатору в своей стойке. Коммутатор агрегирует трафик и отправляет его наверх по одному или двум магистральным каналам. Это создаёт трёхуровневую иерархию: доступ (TOR), агрегация и ядро.
Такой подход даёт несколько преимуществ. Во-первых, сокращается длина кабелей — вместо 30-метровых патч-кордов используются 1-2-метровые. Во-вторых, упрощается диагностика: если проблема с сервером, вы сразу знаете, к какому коммутатору он подключён. В-третьих, добавление новой стойки не требует масштабной реорганизации кабельного хозяйства — достаточно установить TOR-коммутатор и подключить аплинки.
Типовая конфигурация TOR-коммутатора
TOR-коммутаторы выпускаются в форм-факторе 1U и содержат от 24 до 48 портов доступа плюс несколько аплинк-портов повышенной пропускной способности. Стандартная схема выглядит так: 48 портов 1/10/25 Gigabit Ethernet для подключения серверов + 4-6 портов 40/100 Gigabit Ethernet для аплинков к агрегационному уровню.
| Модель | Порты доступа | Аплинки | Применение |
|---|---|---|---|
| Dell PowerSwitch S5248F-ON | 48 × 25 GbE SFP28 | 6 × 100 GbE QSFP28 | Стойки с высокопроизводительными серверами |
| Dell PowerSwitch S4148F-ON | 48 × 10 GbE SFP+ | 6 × 40 GbE QSFP+ | Универсальные стойки под виртуализацию |
| Cisco Nexus 9348GC-FXP | 48 × 1/10 GbE | 4 × 100 GbE | Смешанные конфигурации |
| Arista 7050SX3-48YC8 | 48 × 25 GbE | 8 × 100 GbE | Облачные и гиперконвергентные платформы |
При выборе конфигурации учитывайте плотность серверов в стойке и профиль трафика. Если вы развёртываете серверы для виртуализации или контейнеризации, трафик между виртуальными машинами часто остаётся внутри стойки — здесь достаточно 10 GbE на доступ и 40 GbE на аплинк. Для задач с интенсивным межстоечным обменом — например, распределённых хранилищ или высоконагруженных баз данных — потребуются 25 GbE на доступ и 100 GbE на аплинк.
Преимущества архитектуры Top of Rack
Масштабируемость
Добавление новой стойки превращается в стандартную процедуру: устанавливаете TOR-коммутатор, подключаете серверы короткими патч-кордами, прокладываете два магистральных кабеля до агрегационного уровня — готово. Не нужно пересчитывать порты на центральном коммутаторе или переделывать кабельные трассы. Дата-центр растёт линейно: одна стойка — один TOR, десять стоек — десять TOR.
Этот подход особенно удобен для поэтапного развёртывания. Вы можете начать с пяти стоек, а через год добавить ещё двадцать, не меняя базовую архитектуру. Каждая стойка становится независимым модулем с предсказуемыми характеристиками.
Снижение затрат на кабельную инфраструктуру
Короткие патч-корды между сервером и TOR стоят в несколько раз дешевле длинных кабелей до центральной коммутационной зоны. При плотности 40 серверов на стойку экономия на одной стойке составляет 30-50% стоимости кабельной части. Если умножить на сотню стоек, сумма становится ощутимой.
Кроме того, короткие кабели проще укладывать и обслуживать. Меньше путаницы, ниже риск повредить кабель при замене оборудования. Когда вам нужно заменить сервер, вы отключаете два коротких патч-корда, а не распутываете жгуты в кабельных лотках.
Упрощение обслуживания и диагностики
Каждая стойка — это отдельный домен коммутации. Если сервер потерял связь, вы сразу видите, к какому TOR-коммутатору он подключён. Не нужно искать кабель среди сотен других в центральной стойке. Замена порта или перезагрузка коммутатора влияет только на серверы внутри одной стойки, а не на весь сегмент сети.
Такая изоляция упрощает планирование технических работ. Вы можете обновить прошивку TOR-коммутатора в одной стойке, не затрагивая остальные. Или заменить неисправный порт, переключив сервер на резервный в том же коммутаторе.
Повышение отказоустойчивости
Типовая схема TOR предполагает резервирование аплинков: два магистральных канала к разным коммутаторам агрегации. Если один канал выходит из строя, трафик автоматически переключается на второй. Серверы внутри стойки продолжают работать без перерыва.
Аналогично, многие организации устанавливают два TOR-коммутатора на стойку и подключают каждый сервер к обоим. Это обеспечивает полное резервирование на уровне доступа. Даже если один коммутатор полностью отказывает, серверы остаются в сети через второй.
Сравнение TOR с альтернативными схемами
End of Row (EOR)
В архитектуре End of Row коммутаторы устанавливаются в конце ряда стоек, а не в каждой стойке. Один или два коммутатора обслуживают весь ряд — например, 10-15 стоек. Серверы подключаются кабелями длиной 5-15 метров.
Преимущество EOR — меньшее количество коммутаторов и, соответственно, ниже капитальные затраты. Недостаток — большая длина кабелей и сложность обслуживания. Если вам нужно перенести сервер из одной стойки в другую внутри ряда, придётся перекладывать кабель или использовать более длинные патч-корды.
EOR подходит для небольших дата-центров или ситуаций, когда плотность серверов невысока. Для крупных объектов с частыми изменениями конфигурации TOR удобнее.
Middle of Row (MOR)
Промежуточный вариант: коммутаторы размещаются в середине ряда. Это уменьшает среднюю длину кабелей по сравнению с EOR, но всё равно требует прокладки кабелей через несколько стоек. MOR используется редко — обычно либо сразу выбирают TOR, либо останавливаются на EOR для экономии.
Центральная коммутация (core-only)
Самый простой, но наименее масштабируемый вариант: все серверы подключаются напрямую к центральным коммутаторам. Подходит только для очень маленьких установок — единицы стоек, десятки серверов. При росте количества оборудования быстро упирается в количество портов и длину кабелей.
| Параметр | TOR | EOR | Центральная коммутация |
|---|---|---|---|
| Длина кабелей | 1-2 метра | 5-15 метров | 20-40 метров |
| Количество коммутаторов | 1 на стойку | 1-2 на ряд | 1-2 на весь ЦОД |
| Капитальные затраты | Высокие | Средние | Низкие |
| Масштабируемость | Отличная | Средняя | Плохая |
| Простота обслуживания | Отличная | Средняя | Плохая |
Практическое применение Top of Rack
Виртуализация и облачные платформы
TOR-архитектура — стандарт для облачных провайдеров и корпоративных виртуализационных кластеров. Когда вы развёртываете серверы под VMware vSphere, Microsoft Hyper-V или OpenStack, TOR упрощает миграцию виртуальных машин внутри стойки и снижает задержки.
Типовая конфигурация: стойка содержит 10-15 двухпроцессорных серверов с серверными процессорами, оперативной памятью от 256 GB и локальными SSD-накопителями. Все серверы подключаются к TOR-коммутатору с портами 10 или 25 GbE. Аплинки 40 или 100 GbE связывают стойку с сетью хранения и внешними сегментами.
Высокопроизводительные вычисления (HPC)
В HPC-кластерах архитектура TOR используется для создания неблокируемой сети между вычислительными узлами. Каждая стойка объединяет 20-40 одноюнитовых серверов, которые обмениваются данными через TOR-коммутатор с низкой задержкой.
Здесь критичны пропускная способность и latency. Используются коммутаторы с портами 25 или 50 GbE и аплинками 100 GbE. Для задач машинного обучения или моделирования требуются серверные платформы с GPU и высокоскоростными сетевыми адаптерами.
Хранилища данных
Распределённые системы хранения — Ceph, GlusterFS, YADRO TATLIN — активно используют TOR для организации сети между узлами. Каждая стойка содержит несколько серверов хранения с большим количеством HDD или SSD.
TOR-коммутатор агрегирует трафик репликации внутри стойки и передаёт клиентские запросы на внешние сети. Это снижает нагрузку на магистральные каналы и повышает производительность при работе с локальными данными.
Контейнерные платформы и Kubernetes
Kubernetes-кластеры в production часто разворачиваются на TOR-архитектуре. Каждая стойка становится отдельной зоной доступности (availability zone). Если вы используете готовые сборки серверов, TOR упрощает добавление новых worker-нодов и балансировку нагрузки.
Контроллеры RAID, управление питанием и охлаждение организуются стандартно: каждый сервер комплектуется серверным контроллером, резервными блоками питания и системами охлаждения. TOR-коммутатор также получает резервное питание и подключается к системе мониторинга.
Планирование и проектирование TOR-инфраструктуры
Расчёт пропускной способности
Определите, сколько трафика генерирует один сервер в пиковой нагрузке. Умножьте на количество серверов в стойке. Добавьте 20-30% запаса. Это минимальная суммарная пропускная способность аплинков.
Пример: в стойке 40 серверов, каждый с портом 10 GbE. Теоретический максимум — 400 Gbps. На практике одновременно активны 30-40% серверов, средняя нагрузка составляет 120-160 Gbps. Два аплинка по 100 GbE обеспечат 200 Gbps с резервированием — достаточно для большинства сценариев.
Выбор топологии аплинков
Стандартные варианты:
- Активный-резервный: один аплинк работает, второй в standby. Простая настройка, но половина пропускной способности простаивает.
- Активный-активный (LACP/LAG): оба аплинка передают трафик одновременно. Удваивает пропускную способность, требует поддержки агрегации каналов на обеих сторонах.
- ECMP (Equal-Cost Multi-Path): маршрутизация балансирует трафик между несколькими путями. Используется в IP-фабриках и современных ЦОД, требует L3-коммутации.
Для большинства корпоративных дата-центров подходит LACP — баланс между производительностью и сложностью настройки.
Резервирование питания и охлаждение
TOR-коммутаторы критичны для работы всей стойки. Обязательно подключайте их к резервным источникам питания — двум независимым PDU (Power Distribution Unit). Если один блок питания коммутатора выходит из строя, второй продолжает работу.
Учитывайте тепловыделение: TOR-коммутатор 1U с 48 портами потребляет 100-200 Вт. При плотной компоновке стойки убедитесь, что система охлаждения справится с дополнительной нагрузкой.
Управление и мониторинг
Используйте out-of-band менеджмент для TOR-коммутаторов: отдельную сеть управления, которая не зависит от основной инфраструктуры. Если основная сеть упадёт, вы всё равно сможете подключиться к коммутатору через консольный порт или dedicated management interface.
Настройте мониторинг портов, утилизации каналов и температуры. Используйте SNMP, sFlow или streaming telemetry для сбора метрик в реальном времени. Это позволит заранее обнаружить проблемы — например, растущую загрузку аплинка или перегрев.
Типовые ошибки при развёртывании TOR
Недостаточная пропускная способность аплинков
Частая ошибка — использовать аплинки той же скорости, что и порты доступа. Если у вас 48 портов по 10 GbE, два аплинка по 10 GbE создадут узкое место. Правило: суммарная пропускная способность аплинков должна быть не менее 20-30% от суммы портов доступа при средней нагрузке и 50-70% при пиковой.
Отсутствие резервирования аплинков
Экономия на втором аплинке оборачивается простоем при обрыве кабеля или отказе порта. Всегда прокладывайте минимум два магистральных канала к разным коммутаторам агрегации. В критичных системах используйте два TOR-коммутатора на стойку с независимыми аплинками.
Игнорирование задержек
TOR добавляет один дополнительный hop на пути трафика. Для большинства приложений это незаметно — задержка составляет микросекунды. Но для low-latency trading или real-time систем управления каждая микросекунда важна. В таких случаях оцените влияние дополнительного уровня коммутации или используйте прямые подключения к агрегации.
Несовместимость оборудования
Убедитесь, что TOR-коммутаторы и серверы поддерживают одинаковые скорости портов и типы трансиверов. Если сервер использует 25 GbE SFP28, а коммутатор — только 10 GbE SFP+, придётся либо менять трансиверы, либо работать на пониженной скорости.
Отсутствие документации
Задокументируйте схему подключения каждой стойки: какие серверы подключены к каким портам TOR, куда идут аплинки, как настроена маршрутизация. Это сэкономит часы при диагностике или расширении инфраструктуры. Используйте DCIM-системы (Data Center Infrastructure Management) для автоматизации учёта.
Часто задаваемые вопросы
Сколько серверов можно подключить к одному TOR-коммутатору?
Количество зависит от количества портов доступа на коммутаторе. Стандартные модели имеют 24 или 48 портов. Учитывайте, что некоторые серверы требуют двух подключений для резервирования — в этом случае 48-портовый коммутатор обслужит 24 сервера. Если серверы подключаются одним кабелем, можно разместить до 48 устройств. В плотных конфигурациях используют коммутаторы с портами высокой плотности — до 64 портов в 1U.
Чем TOR-коммутаторы отличаются от обычных коммутаторов доступа?
Функционально это одинаковые устройства. Термин «TOR-коммутатор» описывает не тип оборудования, а его роль в архитектуре: коммутатор устанавливается в стойку с серверами и выполняет функции уровня доступа. TOR-коммутаторы обычно оптимизированы для компактности, низкого энергопотребления и высокой плотности портов. Многие модели поддерживают упрощённое управление через zero-touch provisioning и автоматическую настройку.
Можно ли использовать TOR в небольших дата-центрах?
Да, но экономическая целесообразность появляется при наличии минимум 3-5 стоек. Если у вас одна-две стойки, проще использовать центральную коммутацию или End of Row. TOR окупается при масштабировании: чем больше стоек, тем ощутимее выгода от стандартизации, сокращения кабелей и упрощения обслуживания. Для малых установок альтернативой может быть микро-ЦОД в одном шкафу с интегрированным коммутатором.
Нужен ли управляемый коммутатор для TOR или достаточно неуправляемого?
В дата-центрах используются только управляемые коммутаторы. Вам потребуется настроить VLAN для разделения трафика, агрегацию каналов для аплинков, QoS для приоритизации, мониторинг портов и протоколы отказоустойчивости вроде STP или MLAG. Неуправляемый коммутатор не поддерживает эти функции и подходит только для домашних или офисных сетей, но не для production-инфраструктуры.
Перспективы развития TOR-архитектуры
Архитектура Top of Rack продолжает эволюционировать вместе с ростом требований к пропускной способности и плотности размещения. Появляются коммутаторы с портами 100 и 200 GbE на доступ и 400 GbE на аплинк. Это необходимо для новых поколений серверов с NVMe-over-Fabrics, GPU-ускорителями и приложениями искусственного интеллекта.
Другое направление — программно-определяемые сети (SDN). TOR-коммутаторы с поддержкой OpenFlow, P4 или SONiC позволяют централизованно управлять политиками маршрутизации, безопасности и балансировки нагрузки. Это упрощает автоматизацию и интеграцию с оркестраторами вроде Kubernetes или OpenStack.
Появляются также гибридные схемы: например, использование TOR для серверов общего назначения и прямых подключений (bypass TOR) для специализированных узлов с требованиями к минимальной задержке. Такой подход сочетает гибкость TOR с производительностью прямой коммутации.
Независимо от технологических изменений, базовый принцип Top of Rack остаётся актуальным: локализация коммутации на уровне стойки упрощает масштабирование, снижает сложность кабельного хозяйства и повышает управляемость инфраструктуры. Для проектирования и развёртывания TOR-архитектуры вам потребуются качественные серверы, надёжные сетевые карты и профессиональное оборудование — всё это доступно в каталоге Server360. Подробнее о выборе серверного оборудования читайте в блоге о серверах или воспользуйтесь конфигуратором серверов для подбора оптимальной конфигурации под вашу задачу.
