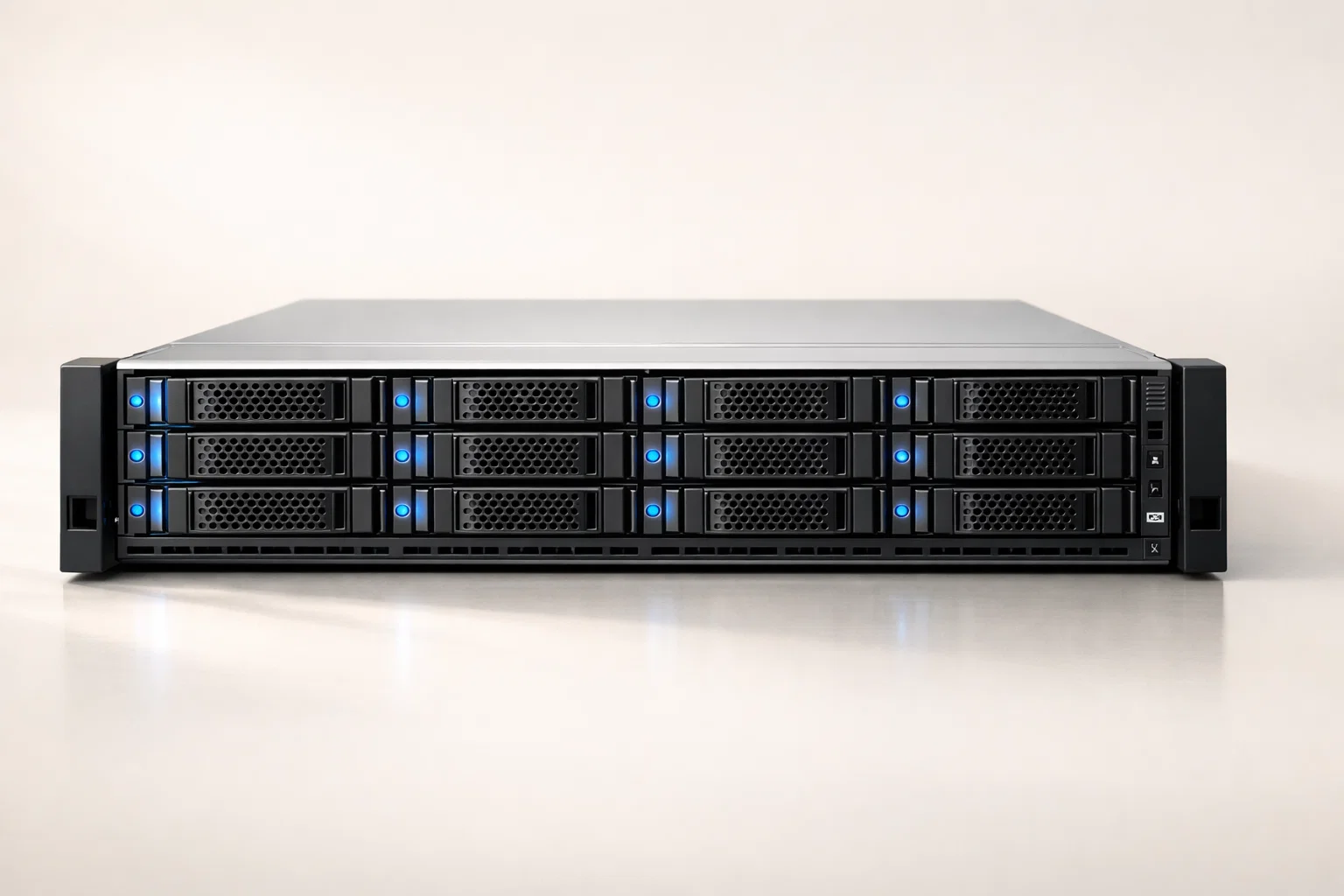

Системы хранения данных (СХД) — это аппаратно-программные комплексы, которые обеспечивают централизованное хранение, защиту и быстрый доступ к корпоративной информации. Выбор подходящего вида СХД зависит от задач бизнеса: скорости доступа к данным, объёма хранилища, требований к отказоустойчивости и бюджета. Разберём основные типы систем хранения, их архитектуру и сценарии применения.
Архитектура СХД: как устроены системы хранения
Система СХД состоит из нескольких компонентов: дисковых массивов (HDD или SSD), контроллеров управления, кэш-памяти и сетевых интерфейсов. Контроллеры серверные отвечают за обработку запросов, распределение данных по дискам и выполнение RAID-операций. Кэш-память ускоряет чтение и запись за счёт буферизации часто запрашиваемых блоков.
Основная классификация СХД строится на способе подключения к серверам и протоколах доступа. Три базовых архитектуры — DAS, NAS и SAN — различаются уровнем централизации, производительностью и сложностью развёртывания. Каждая архитектура решает свой круг задач, и понимание их различий помогает избежать ошибок при проектировании инфраструктуры.
DAS — прямое подключение хранилища
DAS (Direct Attached Storage) — это система хранения, которая подключается напрямую к одному серверу через интерфейсы SAS, SATA или NVMe. Диски физически находятся внутри корпуса сервера или во внешней дисковой полке, соединённой кабелем. Такая архитектура исключает сетевые задержки и обеспечивает максимальную скорость доступа к данным.
Преимущества DAS: низкая стоимость развёртывания, простота настройки, минимальные задержки при чтении и записи. HDD накопители и твердотельные накопители SSD устанавливаются прямо в сервер, конфигурируются через RAID-контроллер, и система готова к работе. Не требуется отдельная сетевая инфраструктура или специализированные коммутаторы.
Недостатки: отсутствие централизованного управления. Данные доступны только одному серверу, к которому подключено хранилище. Масштабирование ограничено количеством слотов под диски в корпусе. Резервное копирование и репликация требуют дополнительных программных решений.
Когда использовать DAS: для автономных приложений, локальных баз данных, файловых серверов в малом офисе, рабочих станций с высокими требованиями к скорости дисковой подсистемы. Если у вас один сервер и нет задачи совместного доступа к данным с нескольких машин — DAS будет самым простым и экономичным решением.
NAS — сетевая файловая система
NAS (Network Attached Storage) — это выделенное устройство хранения данных, подключённое к локальной сети и предоставляющее доступ к файлам по протоколам SMB/CIFS, NFS или AFP. NAS работает как файловый сервер: клиенты видят сетевые папки, открывают файлы и сохраняют изменения так же, как на локальном диске. Внутри NAS стоит собственная операционная система (обычно на базе Linux или FreeBSD), которая управляет RAID, квотами, правами доступа.
Преимущества NAS: простота развёртывания и централизованное управление файлами. Подключили устройство к сети, создали общие папки, настроили права — и все пользователи получают доступ к данным. NAS поддерживает снимки состояния (snapshot), репликацию между устройствами, интеграцию с Active Directory. Это удобно для хранения документов, фото- и видеоархивов, резервных копий.
Недостатки: производительность ограничена пропускной способностью сети и скоростью работы файловой системы. Файловые протоколы добавляют накладные расходы на обработку метаданных. Для высоконагруженных баз данных или виртуальных машин NAS может стать узким местом.
Когда использовать NAS: для совместной работы с документами, хранения медиафайлов, резервного копирования рабочих станций, домашних медиасерверов. Если вам нужен простой и доступный способ организовать общий доступ к файлам для десятков пользователей — NAS подойдёт идеально.
SAN — сеть хранения данных
SAN (Storage Area Network) — это выделенная высокоскоростная сеть, которая связывает серверы с блочными системами хранения. В отличие от NAS, SAN работает на блочном уровне: сервер видит удалённые диски так, будто они подключены локально, и управляет файловой системой самостоятельно. SAN использует протоколы Fibre Channel, iSCSI или Fibre Channel over Ethernet (FCoE).
Преимущества SAN: высокая производительность, низкие задержки, централизованное управление дисковыми ресурсами. SAN позволяет нескольким серверам обращаться к одному хранилищу, динамически распределять объёмы (LUN) между узлами, выполнять миграцию данных без остановки приложений. Это ключевая инфраструктура для кластеров виртуализации, баз данных OLTP, высоконагруженных приложений.
Архитектура SAN требует специализированного оборудования: коммутаторов Fibre Channel или сетевых карт и адаптеров с поддержкой iSCSI, дисковых массивов с соответствующими контроллерами. Это увеличивает стоимость развёртывания и требует квалифицированных специалистов для настройки зонирования, многопутевого доступа (multipathing), управления производительностью.
Недостатки: сложность проектирования и высокая стоимость инфраструктуры. Fibre Channel-оборудование дороже Ethernet, настройка зон и LUN требует опыта. Ошибки конфигурации могут привести к потере данных или недоступности хранилища для критичных серверов.
Когда использовать SAN: для виртуализации (VMware vSphere, Microsoft Hyper-V, Proxmox), кластеров баз данных (Oracle RAC, Microsoft SQL Server Always On), высокопроизводительных вычислений. Если у вас десятки серверов, которым нужен общий доступ к быстрым дискам с возможностью живой миграции — SAN станет основой инфраструктуры.
Гибридные системы хранения
Гибридные СХД объединяют несколько технологий в одном устройстве. Чаще всего это комбинация NAS и SAN: система одновременно предоставляет файловый доступ (SMB, NFS) и блочный доступ (iSCSI, Fibre Channel). Такие решения называют унифицированными (Unified Storage).
Другой вариант гибридности — сочетание SSD и HDD в одном массиве. Контроллер автоматически размещает горячие данные (часто запрашиваемые блоки) на быстрых твердотельных накопителях SSD, а холодные архивы — на ёмких и дешёвых HDD накопителях. Это технология автоматического тиринга (auto-tiering), которая повышает производительность без полного перехода на дорогие SSD.
Преимущества гибридных систем: универсальность и оптимизация затрат. Одно устройство обслуживает разные типы нагрузки — файловые шары для офиса, блочные тома для виртуальных машин, архивные данные на медленных дисках. Вы экономите на количестве оборудования, упрощаете администрирование, получаете единую точку мониторинга.
Недостатки: сложность настройки производительности. Если неправильно распределить нагрузку между протоколами или уровнями тиров, система не покажет ожидаемой скорости. Цена гибридных СХД выше специализированных NAS, но ниже enterprise-класса SAN с полным набором функций.
Когда использовать гибридные системы: для средних компаний с разнородной инфраструктурой. Если у вас есть файловые задачи, виртуализация и базы данных, и вы хотите управлять всем из одного интерфейса — гибридная СХД сократит количество устройств и облегчит масштабирование.
Сравнительная таблица видов СХД
| Параметр | DAS | NAS | SAN | Гибридные |
|---|---|---|---|---|
| Подключение | Прямое (SAS, SATA) | Сеть Ethernet (TCP/IP) | Выделенная сеть (FC, iSCSI) | Сеть Ethernet + FC |
| Протокол доступа | Блочный (SCSI) | Файловый (SMB, NFS) | Блочный (FC, iSCSI) | Блочный + файловый |
| Количество серверов | Один | Множество | Множество | Множество |
| Сложность развёртывания | Низкая | Средняя | Высокая | Высокая |
| Производительность | Очень высокая | Средняя | Высокая | Высокая |
| Стоимость | Низкая | Средняя | Высокая | Средняя–Высокая |
| Типовая задача | Локальные БД, рабочие станции | Файловый сервер, бэкапы | Виртуализация, кластеры БД | Смешанная инфраструктура |
Масштабирование и отказоустойчивость
Системы хранения различаются не только архитектурой доступа, но и способами обеспечения надёжности. RAID-массивы защищают от отказа отдельных дисков, но не гарантируют доступность при выходе из строя всей СХД. Для критичных приложений используют репликацию данных между несколькими системами, кластерные конфигурации контроллеров, резервирование сетевых путей.
В SAN применяют технологию multipathing: каждый сервер подключён к массиву по нескольким каналам, и отказ одного канала или коммутатора не прерывает работу. NAS-устройства часто объединяют в кластеры с автоматическим переключением (failover) на резервный узел. Гибридные системы поддерживают синхронную и асинхронную репликацию между площадками для защиты от катастроф.
Масштабирование также зависит от архитектуры. DAS ограничен физическими слотами в сервере — чтобы добавить диски, нужно либо установить дополнительную дисковую полку, либо заменить существующие накопители на более ёмкие. NAS и SAN проще масштабируются: вы добавляете дисковые полки к контроллеру, расширяете пулы хранения, создаёте новые тома без остановки работы.
Производительность: факторы и узкие места
Скорость работы СХД зависит от нескольких параметров: типа дисков (HDD или SSD), производительности контроллеров, объёма кэш-памяти, пропускной способности сетевых интерфейсов и алгоритма распределения данных (RAID-уровня).
HDD обеспечивают высокую ёмкость при низкой стоимости за гигабайт, но проигрывают SSD по скорости случайного доступа в десятки раз. Для баз данных и виртуальных машин лучше использовать SSD или гибридные массивы с тирингом. Для архивов и резервных копий подойдут HDD.
Сетевая подсистема — частый источник задержек. Гигабитный Ethernet (1 Гбит/с) даёт максимум 125 МБ/с, из которых реально доступно около 110 МБ/с с учётом накладных расходов протокола. Для высоконагруженных систем применяют 10-гигабитные сетевые карты и адаптеры, 25 Гбит/с или Fibre Channel 16/32 Гбит/с. RDMA over Converged Ethernet (RoCE) снижает задержки за счёт прямого доступа к памяти без участия процессора.
RAID-уровень влияет на производительность и надёжность. RAID 0 (striping) максимально быстрый, но не защищает от потери данных. RAID 1 (mirroring) удваивает надёжность, но вдвое снижает полезную ёмкость. RAID 5 и RAID 6 балансируют защиту и производительность за счёт чётности, но медленнее работают на записи. RAID 10 сочетает скорость и отказоустойчость, но требует минимум 4 диска и даёт только 50% полезной ёмкости.
Выбор СХД для типовых задач
Малый бизнес и филиалы
Для компаний до 20 сотрудников с базовыми потребностями в хранении файлов подойдёт начальный NAS. Устройство устанавливается в офисе, подключается к существующей сети, предоставляет общие папки для документов, фотографий, бэкапов. Ёмкость — от 4 до 20 ТБ, RAID 1 или RAID 5 для защиты данных. Цена такого решения начинается от 30–50 тысяч рублей.
Если в офисе один или два сервера без задачи совместного доступа к данным, достаточно DAS: диски прямо в корпусе сервера или внешняя полка, подключённая по SAS. Это самый дешёвый вариант, не требующий дополнительных компонентов инфраструктуры.
Виртуализация и кластеры
Для VMware vSphere, Microsoft Hyper-V, Proxmox нужна СХД с блочным доступом — SAN или гибридная система, поддерживающая iSCSI или Fibre Channel. Виртуальные машины хранятся на общих томах (LUN), что позволяет мигрировать их между хостами без остановки (vMotion, Live Migration).
Минимальная конфигурация для кластера из 3–5 хостов: система хранения с двумя контроллерами для отказоустойчивости, 10-гигабитные сетевые порты, SSD-диски для активных данных, HDD для архивов. Ёмкость — от 10 до 50 ТБ полезного пространства с учётом RAID.
Базы данных
Высоконагруженные СУБД требуют низких задержек и высокого IOPS (операций ввода-вывода в секунду). Используйте SAN с NVMe over Fabrics или гибридную СХД с автоматическим размещением горячих блоков на SSD. Fibre Channel обеспечит минимальные задержки, iSCSI по 10-гигабитной сети — хорошее соотношение цены и производительности.
Для кластеров баз данных (Oracle RAC, SQL Server Always On) критична синхронность доступа к одним и тем же блокам с разных узлов. Здесь нужна СХД enterprise-класса с поддержкой блокировок на уровне блоков (SCSI-3 Persistent Reservations) и механизмов кворума.
Архивы и резервное копирование
Для хранения резервных копий, медиаархивов, логов нужна максимальная ёмкость при минимальной стоимости за терабайт. Подойдёт NAS с большими HDD накопителями (8–18 ТБ каждый), RAID 6 для защиты от отказа двух дисков одновременно, дедупликация и компрессия для экономии места.
Альтернатива — облачные бэкапы (Yandex Cloud, VK Cloud), но для больших объёмов это дорого из-за стоимости хранения и исходящего трафика. Локальная СХД даёт полный контроль, высокую скорость восстановления и предсказуемые расходы.
Тренды и будущее СХД
Рынок систем хранения смещается в сторону программно-определяемых хранилищ (Software-Defined Storage, SDS). Вместо проприетарных дисковых массивов компании разворачивают Ceph, GlusterFS, VMware vSAN на стандартных x86-серверах с локальными дисками. Это снижает стоимость, упрощает масштабирование, устраняет привязку к одному вендору.
NVMe over Fabrics (NVMe-oF) заменяет традиционные протоколы Fibre Channel и iSCSI. NVMe работает напрямую через PCI Express, минуя слой SCSI-команд, что сокращает задержки до микросекунд. В сочетании с RDMA это даёт производительность, близкую к локальным дискам, при сохранении централизованного управления.
Объектные хранилища (Object Storage) набирают популярность для хранения неструктурированных данных: изображений, видео, логов, бэкапов. Системы на базе Amazon S3-совместимых API (MinIO, Ceph RADOS Gateway) масштабируются до петабайтов, интегрируются с приложениями через HTTP REST API, обеспечивают географическую репликацию.
Часто задаваемые вопросы
Чем SAN отличается от NAS?
SAN работает на блочном уровне: сервер видит диски СХД как локальные, управляет файловой системой сам. NAS работает на файловом уровне: предоставляет сетевые папки по SMB или NFS. SAN быстрее и используется для виртуализации и баз данных, NAS проще в настройке и подходит для общих файлов.
Можно ли заменить SAN на iSCSI-хранилище?
Да, iSCSI — это один из протоколов SAN, который работает поверх обычной Ethernet-сети. Он дешевле Fibre Channel, не требует специализированных коммутаторов, но чувствителен к задержкам и загрузке сети. Для средней нагрузки iSCSI по 10-гигабитной сети показывает достаточную производительность.
Когда SSD выгоднее HDD в СХД?
SSD быстрее HDD в десятки раз по случайному доступу и задержкам. Используйте SSD для баз данных, виртуальных машин, высоконагруженных приложений. Для архивов, резервных копий, медиафайлов HDD дешевле за терабайт и достаточно быстрые. Гибридные системы автоматически размещают горячие данные на SSD, холодные — на HDD.
Как выбрать СХД для вашей инфраструктуры
Начните с анализа задач и нагрузки. Определите требуемую ёмкость с запасом на 2–3 года роста. Оцените количество серверов и способ подключения: если серверов больше одного и нужен общий доступ к данным — выбирайте между NAS и SAN. Если критична производительность и низкие задержки — SAN или гибридная система с SSD. Если бюджет ограничен и задача в хранении файлов — NAS.
Учитывайте требования к отказоустойчивости. Для некритичных систем достаточно RAID внутри одной СХД. Для бизнес-критичных приложений нужна репликация между двумя системами на разных площадках, резервирование сетевых путей, автоматическое переключение на резервный контроллер.
Не забывайте про пропускную способность сети. Гигабитный Ethernet — минимум для NAS в малом офисе. Для SAN и виртуализации нужны 10-гигабитные порты или Fibre Channel. Проверьте, поддерживают ли ваши серверы нужные сетевые карты и адаптеры, достаточно ли портов на коммутаторах.
Планируйте масштабирование. Уточните, сколько дисковых полок можно подключить к контроллеру, как расширяются пулы хранения, поддерживается ли добавление дисков без остановки работы. Гибридные системы дают больше гибкости: начинаете с блочного доступа для виртуализации, позже добавляете файловые шары для офиса.
Системы хранения данных — основа корпоративной ИТ-инфраструктуры. Правильный выбор типа СХД, архитектуры подключения и уровня надёжности обеспечивает стабильную работу приложений, защиту информации и готовность к росту нагрузки.
