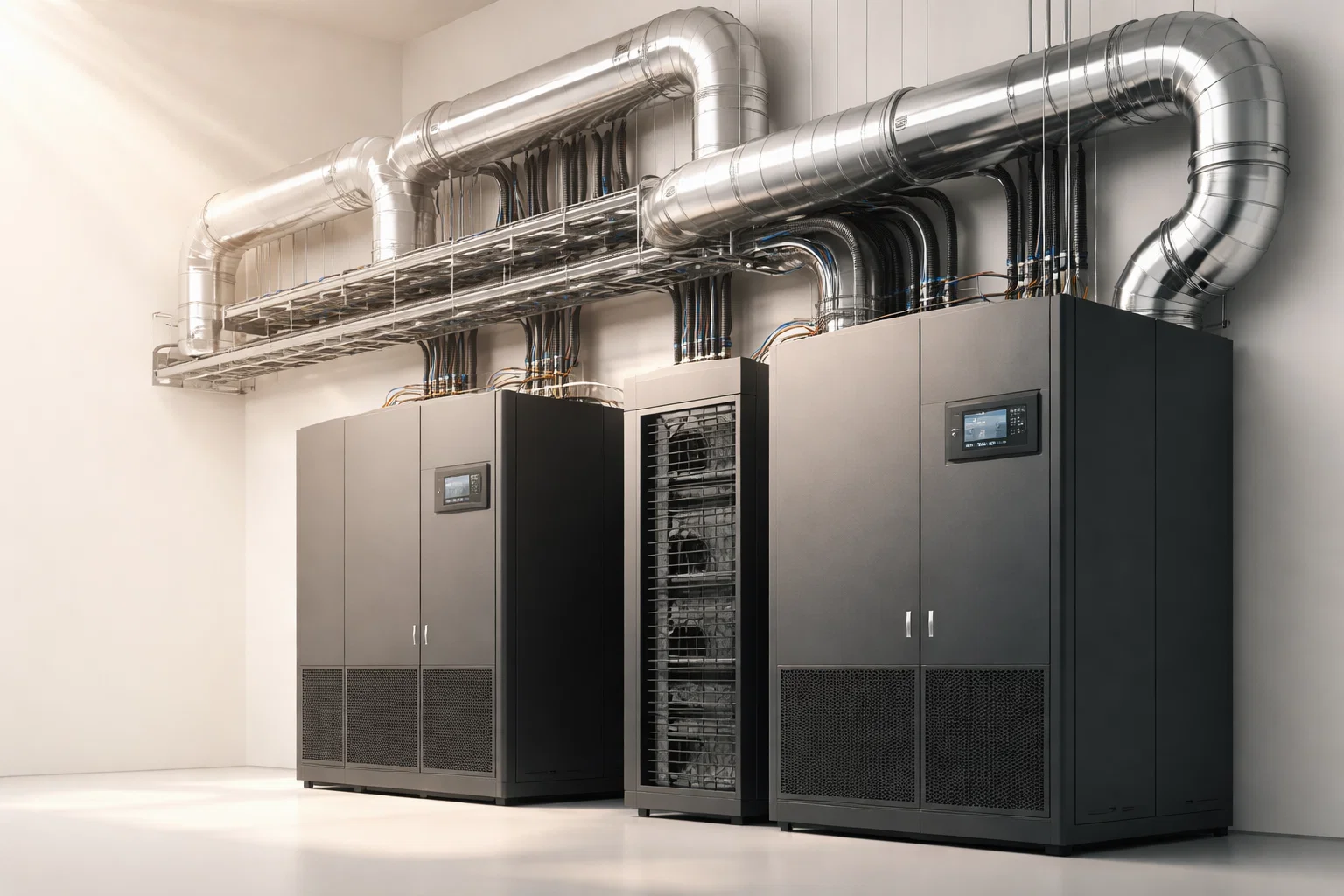

Серверное оборудование выделяет большое количество тепла. Без правильной вентиляции температура в комнате поднимается до критических значений — это приводит к троттлингу процессоров, отключению серверов и выходу компонентов из строя. Рассказываем, как рассчитать воздухообмен для серверной, какие нормы действуют в России и какие системы вентиляции использовать.
Что такое кратность воздухообмена
Кратность воздухообмена — это количество полных замен объёма воздуха в помещении за один час. Показатель измеряется в «раз в час» и обозначает, сколько раз весь воздух в комнате полностью обновляется за 60 минут.
Пример: если кратность равна 10, то за час весь объём воздуха в серверной заменяется десять раз. Для помещения объёмом 50 м³ это означает, что вентиляция должна прокачивать 500 м³/ч.
В жилых помещениях достаточно кратности 1-2 раза в час. В производственных цехах — 3-5. В серверных комнатах кратность воздухообмена значительно выше из-за высокого тепловыделения оборудования. Современные серверы выделяют от 300 до 1500 Вт тепла на одну единицу в стойке. В плотно загруженной серверной тепловая нагрузка достигает 10-20 кВт, что требует интенсивной вентиляции.
Нормы воздухообмена в серверной по СП и СанПиН
В России требования к вентиляции серверных регламентируют несколько документов. Основные нормы содержатся в СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» и СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и безвредности для человека факторов среды обитания».
Минимальная кратность по нормативам
Для помещений с вычислительной техникой СП 60.13330.2020 устанавливает минимальную кратность воздухообмена 10 раз в час. Это базовое значение для комнат с невысокой плотностью размещения серверов — до 2-3 кВт тепловыделения на помещение.
Если в серверной работают люди постоянно (например, операторы или инженеры), кратность воздухообмена увеличивают до 20 раз в час согласно СанПиН 1.2.3685-21. Это связано с требованиями к качеству воздуха для персонала — концентрация CO₂ не должна превышать 1000 ppm.
Температурные нормы
По ГОСТ Р ИСО/МЭК 27001 и рекомендациям ASHRAE температура в серверной должна оставаться в диапазоне 18-27°C. Оптимальный режим для большинства серверов — 20-24°C. Превышение 27°C приводит к сокращению срока службы компонентов на 15-20% за каждые 10°C перегрева.
Относительная влажность воздуха должна составлять 40-60%. При влажности ниже 30% возрастает риск статического электричества, выше 70% — коррозии контактов и короткого замыкания.
Как рассчитать воздухообмен для серверной
Расчёт воздухообмена ведётся двумя методами: по кратности и по тепловыделению. Для серверных с высокой плотностью оборудования используют расчёт по тепловыделению — он точнее учитывает реальную нагрузку.
Расчёт по кратности
Формула расчёта производительности вентиляции по кратности:
L = V × K
Где:
- L — необходимая производительность вентиляции, м³/ч
- V — объём помещения, м³ (площадь × высота потолка)
- K — кратность воздухообмена, раз/ч
Пример: серверная площадью 20 м² с высотой потолков 3 м. Объём помещения V = 20 × 3 = 60 м³. При минимальной кратности K = 10 необходимая производительность вентиляции L = 60 × 10 = 600 м³/ч.
Расчёт по тепловыделению
Этот метод учитывает реальную тепловую нагрузку от серверов. Формула:
L = 3,6 × Q / (ρ × c × ΔT)
Где:
- L — производительность вентиляции, м³/ч
- Q — тепловыделение оборудования, Вт
- ρ — плотность воздуха, кг/м³ (при 20°C = 1,2 кг/м³)
- c — теплоёмкость воздуха, Дж/(кг·°C) (≈ 1005 Дж/(кг·°C))
- ΔT — допустимая разница температур между приточным и вытяжным воздухом, °C (обычно 5-10°C)
Пример: в серверной установлено 10 серверов мощностью 500 Вт каждый. Суммарное тепловыделение Q = 10 × 500 = 5000 Вт. Допустимая разница температур ΔT = 7°C.
L = 3,6 × 5000 / (1,2 × 1005 × 7) = 18000 / 8442 ≈ 2130 м³/ч
Для того же помещения объёмом 60 м³ это означает кратность K = 2130 / 60 ≈ 35 раз в час — значительно выше минимальных нормативов.
Определение тепловыделения оборудования
Тепловыделение сервера примерно равно его энергопотреблению. Если сервер потребляет 400 Вт, он выделяет около 400 Вт тепла. Точные данные указаны в технической документации производителя — в разделе Thermal Design Power (TDP) для процессоров и в спецификациях блоков питания.
При расчёте учитывайте не только серверы, но и сетевое оборудование, системы хранения данных, ИБП. Системы охлаждения в стойках снижают требования к общей вентиляции, но сами выделяют дополнительное тепло — его тоже включают в расчёт.
Запас по производительности
К расчётной производительности вентиляции добавляют запас 15-20%. Это компенсирует:
- Загрязнение фильтров и снижение эффективности со временем
- Возможное расширение серверной инфраструктуры
- Неучтённые источники тепла (освещение, персонал)
- Потери давления в воздуховодах
Типы систем вентиляции для серверных
В зависимости от площади, тепловой нагрузки и бюджета используют разные типы систем вентиляции. Выбор зависит от размера серверной и количества оборудования.
Приточно-вытяжная вентиляция
Классическая система с механической подачей свежего воздуха и принудительным удалением отработанного. Приточный воздух проходит через фильтры и подаётся в серверную, нагретый воздух удаляется через вытяжные каналы.
Преимущества: простота конструкции, возможность установки в помещениях любого размера, работа без сложной автоматики. Недостатки: высокое энергопотребление, невозможность точного контроля температуры и влажности.
Применяется в небольших серверных комнатах площадью до 30-40 м² с тепловыделением до 5-7 кВт. Подходит для офисных серверных, где установлено 5-10 серверов невысокой мощности.
Прецизионное кондиционирование
Специализированные системы кондиционирования для серверных, которые поддерживают температуру с точностью ±1°C и влажность ±5%. Прецизионные кондиционеры работают круглосуточно и рассчитаны на высокие тепловые нагрузки — до 50-100 кВт на один блок.
Преимущества: точный контроль микроклимата, надёжность, возможность резервирования (установка нескольких блоков по схеме N+1). Недостатки: высокая стоимость оборудования и монтажа.
Используются в профессиональных ЦОДах и крупных серверных площадью от 50 м² с плотной установкой стоек. Обязательны при эксплуатации высокопроизводительных серверов и систем хранения, требующих стабильных условий.
Локальное охлаждение в стойках
Системы охлаждения монтируются непосредственно в серверные стойки или между рядами стоек. Холодный воздух подаётся точно к серверам, горячий отводится через задние дверцы с теплообменниками.
Преимущества: максимальная эффективность, минимальные потери холода, возможность охлаждения отдельных зон. Недостатки: сложность монтажа, зависимость от организации холодного и горячего коридоров.
Применяется в больших ЦОДах с высокой плотностью размещения оборудования — от 10 кВт на стойку. Требует грамотного проектирования воздушных потоков и зонирования помещения.
| Тип системы | Площадь серверной | Тепловая нагрузка | Точность контроля | Стоимость |
|---|---|---|---|---|
| Приточно-вытяжная | до 40 м² | до 7 кВт | ±3-5°C | От 150 тыс. руб. |
| Прецизионное кондиционирование | от 50 м² | 10-100 кВт | ±1°C | От 500 тыс. руб. |
| Локальное охлаждение | любая | от 10 кВт/стойку | ±1°C | От 300 тыс. руб./стойка |
Ошибки при проектировании вентиляции
Расчёт только по кратности без учёта тепла
Минимальная кратность 10 раз в час подходит для серверных с низкой плотностью оборудования. Если в небольшой комнате установлено несколько мощных серверов, расчёта по кратности недостаточно — температура всё равно будет расти. Всегда рассчитывайте вентиляцию по фактическому тепловыделению оборудования.
Отсутствие зонирования воздушных потоков
Если холодный воздух смешивается с горячим, эффективность охлаждения падает в 2-3 раза. В серверных используют схему холодного и горячего коридоров: стойки ставят фронтальными сторонами друг к другу, холодный воздух подают между передними панелями, горячий отводят с задней стороны. Это исключает рециркуляцию нагретого воздуха обратно к серверам.
Недостаточная фильтрация приточного воздуха
Пыль оседает на радиаторах, забивает вентиляторы охлаждения и ухудшает теплоотвод. Через полгода без замены фильтров температура в серверах повышается на 5-10°C даже при исправной вентиляции. Используйте фильтры класса F7-F9 (по EN 779) и меняйте их каждые 3-6 месяцев в зависимости от запылённости помещения.
Установка приточных решёток только сверху или снизу
Холодный воздух тяжелее тёплого — он опускается вниз. Если решётки расположены только под потолком, нижняя часть серверных стоек не получает достаточного охлаждения. Приточный воздух подают через фальшпол или нижние решётки, вытяжку организуют в верхней зоне — там скапливается горячий воздух.
Отсутствие резервирования систем
Если вентиляция или кондиционер выйдут из строя летом, температура в серверной поднимется до критичных 40-50°C за 15-30 минут. Это приведёт к аварийному отключению серверов. В критичных системах используют схему резервирования N+1: устанавливают на одну систему больше, чем требуется по расчёту. Если одна выходит из строя, остальные покрывают нагрузку.
Игнорирование автоматики и мониторинга
Без датчиков температуры и системы мониторинга невозможно отследить перегрев вовремя. Устанавливайте датчики в нескольких точках серверной — на уровне нижних, средних и верхних юнитов стоек. Настройте оповещения при превышении температуры 25-26°C, чтобы успеть принять меры до критичного перегрева.
Частые вопросы о вентиляции серверных
Можно ли обойтись без вентиляции в маленькой серверной?
Нет, даже в небольшой серверной комнате с одним-двумя серверами необходима принудительная вентиляция. Один сервер средней мощности выделяет 300-500 Вт тепла — это эквивалентно четырём-пяти работающим лампам накаливания по 100 Вт. Без воздухообмена температура в закрытом помещении за 30-40 минут поднимется до 35-40°C, что вызовет троттлинг процессоров и повышенный износ компонентов. Минимум — установите приточно-вытяжную систему с производительностью 300-500 м³/ч.
Какую температуру поддерживать в серверной летом и зимой?
Температура в серверной должна оставаться стабильной круглый год — 20-24°C. Резкие перепады температуры (например, 18°C зимой и 26°C летом) негативно влияют на электронику и сокращают срок службы компонентов. Используйте системы кондиционирования с автоматической регулировкой, которые поддерживают заданную температуру независимо от времени года и наружных условий. Зимой учитывайте, что холодный наружный воздух требует подогрева перед подачей в серверную — иначе конденсат повредит оборудование.
Как часто менять фильтры в приточной вентиляции?
Фильтры меняют каждые 3-6 месяцев в зависимости от запылённости окружающей среды. Если серверная находится в промышленном районе, на первом этаже здания рядом с оживлённой дорогой или в регионе с частыми пыльными ветрами — меняйте фильтры раз в квартал. В офисных зданиях с низкой запылённостью допустим интервал 6 месяцев. Контролируйте перепад давления на фильтре — когда он вырастает в 2-3 раза от номинального, фильтр пора менять, даже если срок ещё не подошёл. Забитый фильтр снижает производительность вентиляции на 30-50%.
Проектирование вентиляции для разных условий
Требования к вентиляции зависят от размера серверной и количества оборудования. Разберём типовые сценарии.
Малая серверная в офисе
Площадь до 20 м², 3-5 серверов, суммарная мощность до 2 кВт. Подойдёт приточно-вытяжная система с механическим побуждением и производительностью 300-500 м³/ч. Приток организуют через настенный или канальный вентилятор с фильтром класса F7, вытяжку — через вытяжной вентилятор в противоположной части помещения. Добавьте датчик температуры с оповещением на телефон — это позволит отследить проблемы удалённо.
Стоимость оборудования и монтажа — 100-200 тыс. рублей. При невысокой тепловой нагрузке такая система обеспечит стабильную температуру 22-24°C без установки дорогого прецизионного кондиционера.
Средняя серверная
Площадь 30-50 м², 10-20 серверов, тепловыделение 5-10 кВт. Требуется комбинированная система: приточно-вытяжная вентиляция с производительностью 1500-2500 м³/ч плюс бытовые или полупромышленные кондиционеры мощностью 7-12 кВт холода. Вентиляция обеспечивает приток свежего воздуха, кондиционеры снижают температуру.
Рекомендуется установить два кондиционера по схеме 1+1: если один выйдет из строя, второй поддержит минимально допустимую температуру до приезда сервисной службы. Стоимость — 300-500 тыс. рублей.
Крупная серверная или ЦОД
Площадь от 100 м², несколько стоек с плотной установкой серверов, тепловыделение от 20 кВт. Необходима система прецизионного кондиционирования с производительностью от 30-50 кВт холода на 100 м². Используйте схему N+1 для резервирования: если требуется 60 кВт холода, устанавливайте три блока по 30 кВт вместо двух по 30 кВт.
Обязательна организация холодного и горячего коридоров, использование фальшпола для подачи холодного воздуха, установка автоматической системы мониторинга температуры и влажности в режиме реального времени. Бюджет на вентиляцию и кондиционирование — от 1,5 млн рублей.
При выборе оборудования учитывайте, что мощные серверы и системы хранения данных требуют более интенсивного охлаждения. Например, стойка с плотной установкой блейд-серверов может выделять до 15-20 кВт тепла — это требует локального охлаждения непосредственно в стойке.
Дополнительные факторы при расчёте вентиляции
Географическое положение
В южных регионах России с жарким летом (Краснодар, Ростов-на-Дону, Астрахань) приточный воздух в летние месяцы может нагреваться до 35-40°C. Подавать такой воздух в серверную бессмысленно — он не охлаждает, а наоборот, нагревает помещение. Здесь обязательна установка прецизионных кондиционеров даже для небольших серверных.
В северных регионах зимой наружный воздух имеет температуру -20…-30°C. Прямая подача такого воздуха приведёт к образованию конденсата на оборудовании и выходу его из строя. Необходим подогрев приточного воздуха до 15-18°C перед подачей в серверную. Это увеличивает энергопотребление системы на 20-30% в зимний период.
Высота над уровнем моря
На высоте более 1000-1500 метров над уровнем моря плотность воздуха снижается. Это ухудшает эффективность воздушного охлаждения — серверные вентиляторы прокачивают меньший массовый расход воздуха при тех же оборотах. При проектировании серверных в горных регионах увеличивайте расчётную производительность вентиляции на 10-15% или используйте жидкостное охлаждение.
Источники бесперебойного питания
ИБП с традиционными свинцово-кислотными аккумуляторами выделяют водород при заряде — это требует дополнительной вентиляции аккумуляторного помещения с кратностью не менее 5 раз в час. Современные литий-ионные ИБП такой проблемы не создают, но выделяют значительное количество тепла — до 5-10% от пропускаемой мощности. Учитывайте это при расчёте общего тепловыделения серверной.
Старение оборудования
Со временем эффективность охлаждения серверов снижается: пыль забивает радиаторы, термопаста высыхает, вентиляторы изнашиваются. Через 3-4 года эксплуатации сервер может выделять на 15-20% больше тепла при той же нагрузке из-за ухудшения теплоотвода. Закладывайте запас по производительности вентиляции с учётом старения оборудования.
Энергоэффективность систем вентиляции
Вентиляция и кондиционирование серверных потребляют 30-50% от энергопотребления самих серверов. В крупном ЦОДе с нагрузкой 100 кВт расходы на охлаждение составляют 30-50 кВт. Снизить затраты помогают следующие подходы.
Фрикулинг (free cooling)
В холодное время года наружный воздух используют для охлаждения без включения компрессоров кондиционеров. Когда температура на улице ниже 10-15°C, холодный воздух после фильтрации подают в серверную напрямую или через теплообменники. Это снижает энергопотребление системы охлаждения на 40-60% в период с октября по апрель.
Прямой фрикулинг — подача наружного воздуха непосредственно в серверную. Непрямой фрикулинг — охлаждение циркулирующего воздуха через теплообменник, контактирующий с наружным воздухом. Второй вариант предпочтительнее: он исключает попадание пыли и влаги извне.
Повышение температуры в серверной
Современные серверы корректно работают при температуре до 27-28°C. Повышение заданной температуры с 20°C до 24-25°C снижает нагрузку на системы охлаждения на 15-20% и экономит электроэнергию. Главное — избегать резких перепадов температуры и поддерживать стабильный режим.
Использование EC-вентиляторов
Вентиляторы с электронно-коммутируемыми двигателями (EC) потребляют на 30-40% меньше энергии по сравнению с традиционными асинхронными двигателями при той же производительности. Они точнее регулируют обороты в зависимости от текущей нагрузки и меньше шумят. Замена обычных вентиляторов на EC окупается за 2-3 года за счёт экономии электроэнергии.
Рекуперация тепла
Горячий воздух из серверной можно использовать для отопления смежных помещений зимой. Рекуператоры передают тепло от вытяжного воздуха приточному без смешивания потоков. КПД современных пластинчатых рекуператоров достигает 60-70%, роторных — до 85%. Это снижает расходы на отопление здания на 20-30% в холодный период.
