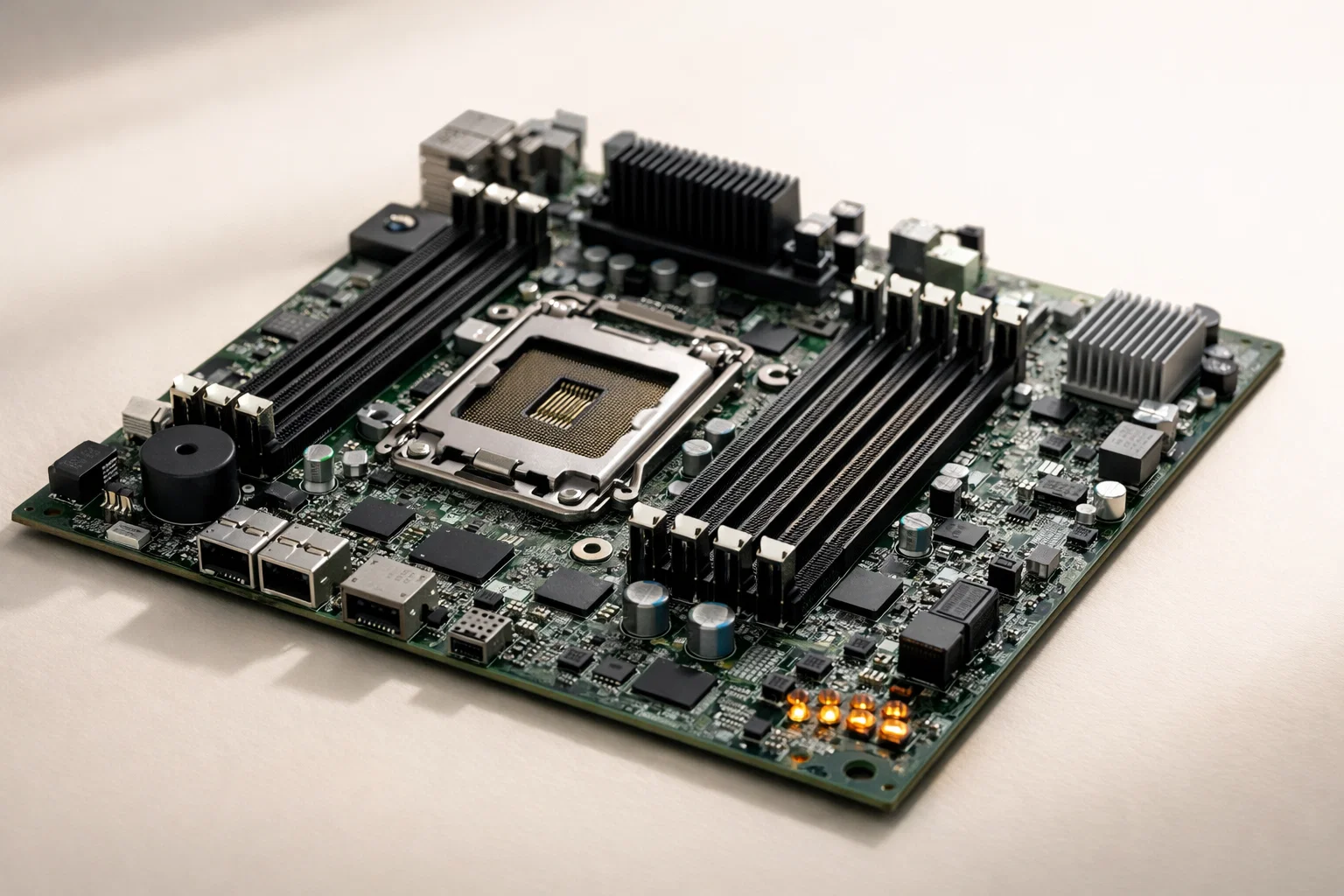

При включении сервера BIOS выполняет процедуру Power-On Self-Test (POST) — проверку оборудования перед загрузкой операционной системы. Если система обнаруживает неисправность, она сообщает об этом серией звуковых сигналов. Количество и последовательность гудков указывают на конкретную проблему.
Семь коротких гудков при старте — один из распространённых кодов POST на серверах Dell PowerEdge. Этот код указывает на неисправность процессора или материнской платы. Разберём все звуковые коды, чтобы вы могли быстро определить и устранить проблему.
Как работает система звуковых кодов POST
POST-коды передаются через встроенный динамик (speaker) на материнской плате. Система использует два типа сигналов:
- Короткий сигнал — длительность около 0,25 секунды
- Длинный сигнал — длительность около 1 секунды
Код формируется последовательностью сигналов с паузами между ними. После завершения последовательности система делает паузу 2-3 секунды и повторяет код заново, если неисправность не устранена.
На современных серверах Dell PowerEdge также работают светодиодные индикаторы на передней панели — они дублируют информацию о POST-кодах и помогают диагностировать проблемы даже без звука.
Полная таблица звуковых кодов BIOS Dell
| Количество сигналов | Тип сигналов | Неисправность | Действия по устранению |
|---|---|---|---|
| 1 | Короткий | Ошибка обновления BIOS | Перепрошить BIOS, сбросить настройки на заводские |
| 2 | Короткие | Ошибка чётности оперативной памяти | Переустановить модули RAM, проверить совместимость, заменить неисправный модуль |
| 3 | Короткие | Ошибка первых 64 КБ оперативной памяти | Переустановить модули в слоты DIMM A1, заменить модуль |
| 4 | Короткие | Неисправность системного таймера | Проверить батарейку CMOS (CR2032), заменить материнскую плату |
| 5 | Короткие | Ошибка процессора | Переустановить CPU, проверить контакты сокета, заменить процессор |
| 6 | Короткие | Ошибка контроллера клавиатуры (A20 Gate) | Сбросить BIOS, обновить прошивку, заменить материнскую плату |
| 7 | Короткие | Ошибка процессора или материнской платы | Переустановить CPU, проверить VRM, заменить процессор или плату |
| 8 | Короткие | Ошибка видеокарты или видеопамяти | Переустановить GPU, проверить слот PCIe, заменить видеокарту |
| 9 | Короткие | Ошибка контрольной суммы ROM BIOS | Перепрошить BIOS, заменить микросхему BIOS |
| 10 | Короткие | Ошибка чтения/записи CMOS | Сбросить CMOS (джампер или батарейка), заменить батарею CR2032 |
| 11 | Короткие | Ошибка кэша L2/L3 | Переустановить процессор, заменить CPU |
| 1 длинный + 2 коротких | Смешанные | Ошибка видеокарты (альтернативный код) | Переустановить GPU, проверить слот, заменить карту |
| 1 длинный + 3 коротких | Смешанные | Ошибка памяти видеокарты | Заменить видеокарту |
Семь сигналов: детальная диагностика
Когда сервер Dell пищит 7 раз короткими сигналами, система указывает на проблему с центральным процессором или логикой материнской платы. Этот код означает, что CPU не смог инициализироваться корректно или материнская плата не может установить связь с процессором.
Основные причины появления кода 7
- Неплотный контакт процессора в сокете — из-за вибрации при транспортировке или неправильной установки
- Повреждение контактов сокета — погнутые пины (для LGA-сокетов) или окисление контактов
- Неисправный процессор — физическое повреждение кристалла, выход из строя встроенного контроллера памяти
- Проблемы с питанием CPU — неисправность VRM (модулей регулятора напряжения) на материнской плате
- Несовместимость процессора — попытка установить CPU, не поддерживаемый версией BIOS
- Перегрев при POST — неправильная установка радиатора, отсутствие термопасты
Пошаговый алгоритм устранения
Диагностика и устранение ошибки 7 сигналов
- Отключите питание и снимите крышку сервера. Полностью обесточьте систему — выньте все силовые кабели. Снимите боковую крышку для доступа к материнской плате.
- Проверьте установку процессора. Снимите систему охлаждения, извлеките CPU из сокета. Осмотрите контакты процессора и сокета на предмет повреждений, загрязнений, окисления. Для LGA-сокетов проверьте, нет ли погнутых пинов.
- Очистите контакты. Используйте изопропиловый спирт (99%) и безворсовую салфетку. Аккуратно протрите контактную площадку процессора и контакты сокета. Дайте поверхностям полностью высохнуть.
- Установите процессор заново. Проверьте совмещение ключей (треугольные метки на CPU и сокете). Установите процессор без усилий — он должен лечь ровно. Зафиксируйте прижимную рамку сокета до щелчка.
- Нанесите термопасту и установите радиатор. Нанесите термопасту тонким равномерным слоем (метод «горошины» или «полоски»). Установите радиатор строго вертикально, без перекосов. Затяните винты крепления крест-накрест с равномерным усилием.
- Проверьте питание процессора. Убедитесь, что все разъёмы питания CPU (4-pin или 8-pin) на материнской плате подключены до щелчка. Проверьте состояние кабелей — нет ли повреждений изоляции.
- Включите сервер и проверьте POST-код. Подключите питание и запустите систему. Если проблема сохраняется, попробуйте загрузить BIOS Setup и проверить определение процессора в разделе System Information.
Если манипуляции с процессором не помогли, проверьте версию BIOS. На серверах PowerEdge старые версии прошивки могут не поддерживать новые ревизии процессоров. Обновите BIOS через Dell Support или с помощью инструмента Lifecycle Controller (F10 при загрузке).
Диагностика памяти: коды 2 и 3
Два или три коротких сигнала указывают на проблемы с оперативной памятью. Эти ошибки встречаются чаще, чем неисправности процессора, особенно после расширения или замены модулей RAM.
Код 2: ошибка чётности памяти
Система обнаружила несоответствие данных при проверке контроля чётности (parity check) или ECC. Причины:
- Неисправный модуль памяти
- Несовместимость модулей (разные производители, тайминги, напряжение)
- Неправильная установка в слоты
- Проблемы с контроллером памяти в CPU
Решение: извлеките все модули памяти, оставьте один в слоте DIMM A1 (первый канал). Если система загружается — поочерёдно добавляйте модули, определяя неисправный. Проверьте соблюдение конфигурации каналов (правило заполнения слотов для вашей модели сервера).
Код 3: ошибка первых 64 КБ
BIOS не может использовать первые 64 килобайта оперативной памяти — критический объём для инициализации POST. Это указывает на аппаратный дефект модуля или слота.
Решение: замените модуль в слоте A1. Если проблема сохраняется при установке заведомо рабочего модуля — неисправен слот или контроллер памяти процессора. Попробуйте другой CPU (если доступен) или обратитесь в сервисный центр для ремонта материнской платы.
Проблемы с системной логикой: коды 4, 6, 9, 10
Эти коды связаны с компонентами материнской платы и BIOS. Они встречаются реже, но требуют более сложной диагностики.
Что означают 4 коротких сигнала?
Четыре гудка указывают на неисправность системного таймера. Проверьте батарейку CMOS (CR2032) — напряжение должно быть 3В. Замените батарейку, сбросьте настройки BIOS через джампер Clear CMOS. Если не помогло — неисправна материнская плата (микросхема RTC).
Почему сервер пищит 6 раз?
Шесть сигналов — ошибка Gate A20, линии контроллера клавиатуры. На серверах этот код указывает на проблему с chipset или южным мостом. Попробуйте обновить BIOS, сбросить настройки на заводские. Если не помогает — требуется замена материнской платы.
Код 9 (ошибка ROM BIOS): повреждена микросхема BIOS или её содержимое. Попробуйте восстановить BIOS через Boot Block (специальный защищённый сектор для аварийного восстановления). Если у материнской платы есть дублирующая микросхема BIOS (Dual BIOS) — переключитесь на резервную. В критических случаях потребуется перепрошивка программатором.
Код 10 (ошибка CMOS): невозможно сохранить или прочитать настройки BIOS. Замените батарейку CR2032, сбросьте CMOS. Проверьте, нет ли следов коррозии на контактах батарейного отсека.
Ошибки видеосистемы: коды 8, 1+2, 1+3
Серверы обычно используют встроенную графику или простые видеокарты для администрирования. Ошибки видеоподсистемы встречаются редко, но блокируют загрузку.
Код 8 или 1 длинный + 2 коротких: видеокарта не инициализируется. Проверьте установку GPU в слот PCIe — извлеките и установите заново. Убедитесь, что дополнительное питание (если требуется) подключено. Попробуйте другой слот PCIe или другую видеокарту.
Если используется встроенная графика — попробуйте подключить дискретную карту. Если проблема сохраняется — неисправен контроллер PCIe на материнской плате.
Код 1 длинный + 3 коротких: ошибка памяти видеокарты. Замените видеокарту на заведомо рабочую. Для серверных задач подойдут простые модели — видео используется только для доступа к BIOS и ОС.
Ошибки процессора: коды 5, 7, 11
Кроме семи сигналов, процессор может вызывать коды 5 (общая ошибка CPU) и 11 (ошибка кэша). Принципы диагностики схожи:
- Переустановите процессор с проверкой контактов
- Обновите BIOS до последней версии
- Проверьте совместимость CPU с материнской платой
- Замените процессор на заведомо рабочий
Для серверов с несколькими процессорами (двухпроцессорные конфигурации) попробуйте загрузиться с одним CPU. Поочерёдно устанавливайте процессоры в разные сокеты, определяя неисправный.
Использование дополнительных средств диагностики
Современные серверы Dell PowerEdge оснащены инструментами, которые дополняют звуковые коды и упрощают диагностику.
Светодиодные индикаторы на передней панели
Серверы 13-го поколения и новее (R640, R740, R6515, R7515) имеют панель диагностических LED. Каждый индикатор соответствует подсистеме:
- Power — питание
- Hard Drive — дисковая подсистема
- Temp — температурный режим
- CPU — процессоры
- Memory — оперативная память
- PCIe — слоты расширения
Оранжевое свечение индикатора указывает на проблему с соответствующей подсистемой. Это позволяет быстро локализовать неисправность без расшифровки звуковых кодов.
iDRAC и Lifecycle Controller
iDRAC (integrated Dell Remote Access Controller) — встроенная система удалённого управления. Она записывает POST-коды и события системы в журнал, доступный через веб-интерфейс.
Подключитесь к iDRAC (порт iDRAC на задней панели сервера), откройте веб-интерфейс (обычно IP назначается по DHCP или используется статический 192.168.0.120). В разделе Logs → Hardware Logs вы увидите подробную информацию о POST-кодах и ошибках.
Lifecycle Controller (F10 при загрузке) предоставляет встроенные тесты — Hardware Diagnostics. Запустите полное тестирование (Full Test) — система проверит процессор, память, диски, контроллеры и другие компоненты, выдав отчёт с кодами ошибок.
LCD-панель на передней панели
Серверы с LCD-дисплеем (модели R*40, R*50, R*60) отображают POST-коды в шестнадцатеричном формате (например, E1810). Эти коды подробнее, чем звуковые сигналы — их расшифровку ищите в Service Manual для вашей модели на сайте Dell.
Типовые конфигурации и рекомендации
Чтобы минимизировать риски POST-ошибок, следуйте рекомендациям по конфигурации оборудования.
| Задача | Рекомендуемая конфигурация | Компоненты |
|---|---|---|
| Файловый сервер | Dell PowerEdge R350 | 1× Intel Xeon E-2388G, 32 ГБ ECC UDIMM, 4× HDD SATA 4 ТБ |
| Виртуализация (до 20 ВМ) | Dell PowerEdge R650 | 2× Intel Xeon Gold 6330, 256 ГБ ECC RDIMM, SSD NVMe 2× 960 ГБ |
| База данных (средняя нагрузка) | Dell PowerEdge R750 | 2× Intel Xeon Gold 6338, 512 ГБ ECC RDIMM, RAID 10 на SSD, PERC H755 |
| Высоконагруженное приложение | Dell PowerEdge R760 | 2× Intel Xeon Platinum 8380, 1 ТБ ECC RDIMM, NVMe 4× 1,92 ТБ, двойной блок питания |
Правила установки памяти для минимизации ошибок
Серверы Dell используют многоканальную архитектуру памяти (обычно 8 или 12 каналов на процессор). Неправильное заполнение слотов приводит к POST-ошибкам или снижению производительности.
Базовые правила:
- Заполняйте слоты от A1 (первый канал) симметрично для всех процессоров
- Используйте идентичные модули памяти (одинаковые объём, частота, тайминги, производитель)
- Для максимальной производительности заполняйте все каналы равномерно
- Проверяйте QVL (Qualified Vendor List) — список совместимой памяти для вашей модели
Пример конфигурации для двухпроцессорного сервера с 8 модулями по 32 ГБ (256 ГБ суммарно): по 4 модуля на процессор, установка в слоты A1, A2, A3, A4 для CPU1 и A1, A2, A3, A4 для CPU2. Это обеспечивает работу всех каналов памяти.
Частые ошибки при диагностике
При самостоятельном устранении POST-ошибок пользователи совершают типичные ошибки, которые усугубляют ситуацию.
Ошибка 1: работа под напряжением
Попытка переустановить компоненты (процессор, память, карты расширения) при подключённом питании. Это может привести к короткому замыканию и полному выходу из строя материнской платы.
Правильно: полностью обесточьте сервер — выньте все силовые кабели. Для серверов с несколькими блоками питания отключите каждый. Нажмите кнопку питания и удерживайте 10 секунд для разрядки конденсаторов.
Ошибка 2: игнорирование порядка установки радиатора
Неравномерное затягивание винтов крепления радиатора приводит к перекосу, неплотному прилеганию к процессору, локальному перегреву и выходу CPU из строя.
Правильно: затягивайте винты крест-накрест (по диагонали) в несколько подходов. Не затягивайте один винт полностью — сначала наживите все, затем подтягивайте равномерно. Используйте динамометрическую отвёртку, если указан момент затяжки в документации.
Ошибка 3: смешивание модулей памяти
Установка модулей RAM разных производителей, частот или таймингов в надежде, что «система сама разберётся». Это приводит к нестабильности, POST-ошибкам или невозможности загрузки.
Правильно: используйте идентичные модули памяти. Если нужно расширить существующую конфигурацию — подберите точно такие же модули (серия, part number). Для критических систем используйте только серверную память из QVL.
Ошибка 4: обновление BIOS без источника бесперебойного питания
Прерывание процесса прошивки BIOS из-за скачка напряжения или отключения электричества превращает материнскую плату в «кирпич». Восстановление возможно только программатором в сервисном центре.
Правильно: обновляйте BIOS только при подключённом сервере к ИБП. Используйте официальные утилиты Dell (Lifecycle Controller, Dell Update Package). Не прерывайте процесс до полного завершения и автоматической перезагрузки.
Ошибка 5: замена процессора без проверки совместимости с BIOS
Установка более нового процессора (например, CPU с новым степпингом) в сервер со старой версией BIOS. Система выдаёт POST-ошибку, но вернуть старый процессор для обновления прошивки уже невозможно (продали, утилизировали).
Правильно: перед заменой процессора проверьте матрицу совместимости CPU на сайте Dell. Если требуется новая версия BIOS — обновите её ДО замены процессора. Не выбрасывайте старый CPU до проверки работоспособности нового.
Когда обращаться в сервисный центр
Некоторые POST-ошибки невозможно устранить самостоятельно без специального оборудования и опыта ремонта электроники.
Обращайтесь к специалистам, если:
- Проблема сохраняется после замены всех подозрительных компонентов (CPU, RAM, видеокарта)
- Требуется замена материнской платы — на серверах это сложная процедура с переносом VRM, конденсаторов, сокетов
- Сервер на гарантии Dell ProSupport — самостоятельный ремонт аннулирует гарантию
- Погнуты контакты в сокете процессора — попытки выправить их без опыта приведут к полному разрушению сокета
- Нужна перепрошивка BIOS программатором (после неудачного обновления)
- На материнской плате видны следы физических повреждений — сгоревшие компоненты, вздутые конденсаторы, следы перегрева
Если сервер критичен для бизнеса и простой недопустим — заранее организуйте резервирование. Держите spare-комплектующие (процессор, модули памяти, блок питания) или резервный сервер в холодном режиме ожидания. Это позволит быстро заменить вышедший из строя узел и минимизировать downtime.
Можно ли отключить звуковые сигналы POST?
Технически — да, отключив динамик на материнской плате или через настройку BIOS (опция «System Speaker» или «POST Beep»). Но делать это не рекомендуется. Звуковые коды — важный инструмент диагностики при отсутствии видеосигнала. Без них вы не сможете быстро определить неисправность при критической POST-ошибке.
Профилактика POST-ошибок
Регулярное обслуживание серверного оборудования снижает вероятность внезапных сбоев и POST-ошибок.
Плановые работы раз в 6 месяцев
- Очистка от пыли. Пыль забивает радиаторы и вентиляторы, ухудшает теплоотвод, приводит к перегреву процессора и памяти. Используйте сжатый воздух (баллоны для чистки электроники), продувайте радиаторы, вентиляторы, слоты расширения.
- Проверка термопасты. Со временем термопаста высыхает, теряет свойства. Раз в 12-18 месяцев меняйте термопасту на процессорах. Для серверов используйте качественные термоинтерфейсы (Arctic MX-4, Noctua NT-H1, Thermal Grizzly Kryonaut).
- Проверка батарейки CMOS. Напряжение должно быть 3В (измеряйте мультиметром). Батарейка CR2032 служит 3-5 лет. Слабая батарейка приводит к сбросу настроек BIOS, потере системного времени, POST-ошибкам (код 10).
- Обновление прошивок. Проверяйте наличие обновлений BIOS, iDRAC, контроллеров дисков. Dell выпускает обновления, исправляющие проблемы совместимости, стабильности, безопасности. Используйте Dell Repository Manager для централизованного управления обновлениями.
Мониторинг состояния оборудования
Настройте мониторинг через iDRAC, SNMP или агенты OpenManage. Отслеживайте:
- Температуры процессоров, памяти, дисков
- Обороты вентиляторов
- Напряжения на материнской плате
- Состояние SMART дисков
- Журналы событий (System Event Log)
Предупреждения о превышении температуры или снижении оборотов вентилятора позволят принять меры до возникновения POST-ошибки из-за перегрева.
Полезные ресурсы для диагностики
Официальная документация и инструменты Dell упрощают работу с POST-кодами.
- Dell Support (https://www.dell.com/support/home/ru-ru) — введите сервис-тег сервера, скачайте Service Manual, Hardware Owner’s Manual, документацию по POST-кодам
- Dell TechCenter — база знаний, статьи по диагностике, видеоинструкции по замене компонентов
- iDRAC User’s Guide — подробное описание работы с контроллером удалённого управления, использование Hardware Diagnostics
- Dell OpenManage — набор утилит для управления серверами (Server Administrator, Update Manager, Integration Suite)
Сохраните сервис-тег сервера и Express Service Code — они ускоряют получение поддержки и поиск документации.
Звуковые коды POST — надёжный способ первичной диагностики серверов Dell. Семь сигналов указывают на проблему с процессором или материнской платой и требуют проверки установки CPU, контактов сокета, питания. Другие коды помогают локализовать неисправности памяти, системной логики, видеоподсистемы.
Сочетайте звуковую диагностику с LED-индикаторами, iDRAC, Lifecycle Controller для точного определения причины сбоя. Соблюдайте правила установки компонентов, проводите профилактику, держите BIOS в актуальном состоянии. Это минимизирует риски POST-ошибок и обеспечит стабильную работу серверной инфраструктуры.
