Что это за компонент

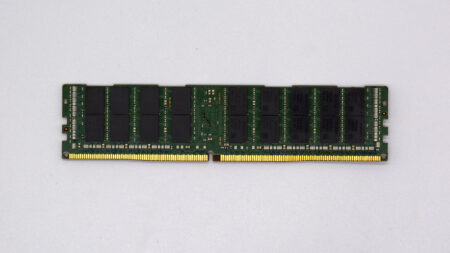

Модуль Samsung M393A4K40CB1-CRC4Q — регистровая память стандарта DDR4 объемом 32 гигабайта. Инженеры ставят такие планки в двухпроцессорные серверы и рабочие станции для наращивания оперативной емкости. Чипы распаяны на плате формата DIMM с 288 контактами. Встроенный регистр стабилизирует сигналы адреса и команд перед подачей на микросхемы, что снижает электрическую нагрузку на контроллер памяти процессора. Система видит все 32 ГБ доступными для размещения виртуальных машин или баз данных. Планка работает на частоте 2400 МГц при напряжении 1,2 вольта.
Ключевые параметры
Пропускная способность шины достигает 19200 МБ/с (стандарт PC4-19200). Сервер перекачивает большие объемы данных между диском и ОЗУ без узких мест. Тайминги задержки составляют CL17 при цикле 0,83 нс. Эти цифры влияют на скорость отклика приложений при случайном доступе к ячейкам. Модуль использует архитектуру 2Rx4: два ранга по четыре чипа на сторону. Такая компоновка повышает плотность записи данных на одной планке. Поддержка кода коррекции ошибок ECC обязательна для критичных задач. Алгоритм исправляет единичные битовые сбои автоматически, предотвращая падение сервисов. Напряжение 1,2 В соответствует энергоэффективным стандартам DDR4 и снижает нагрев слотов.
Чем отличается от похожих
Регистровая память (RDIMM) кардинально отличается от обычной небуферизованной (UDIMM). Обычные модули ставят в десктопы, а регистровые — только в серверы с поддержкой буферизации. Попытка установить эту планку в обычный компьютер приведет к отсутствию загрузки. Внутри класса RDIMM модель на 32 ГБ выделяется балансом цены за гигабайт. Младшие версии на 8 или 16 ГБ требуют больше слотов для того же объема. Заполнение всех слотов мелкими планками ограничивает возможность будущего апгрейда. Версии на 64 ГБ часто стоят непропорционально дорого и требуют специфических процессоров. Частота 2400 МГц остается актуальной для платформ Intel Xeon Scalable первого поколения. Более быстрые модули на 2666 или 2933 МГц эти процессоры просто сбросят до 2400.
Совместимость
Модуль предназначен для серверных платформ с поддержкой памяти DDR4 Registered ECC. Он работает в системах на базе процессоров Intel Xeon Scalable (архитектура Skylake-SP и Cascade Lake-SP). Также подходит для серверов предыдущего поколения с чипами Intel Xeon E5 v3 и v4. Платформы AMD EPYC первого и второго поколения также поддерживают этот стандарт. Контроллер памяти должен уметь работать с рангами 2Rx4. Убедитесь, что материнская плата имеет слоты DIMM с 288 контактами. Смешивание этой планки с модулями LRDIMM (с пониженной нагрузкой) в одном канале запрещено. Система не запустится при нарушении правил установки рангов.
На что обратить внимание
Перед покупкой проверьте текущую конфигурацию памяти в вашем сервере. Смешивать модули с разными таймингами или частотами нельзя — система перейдет на скорость самого медленного элемента. Уточните ревизию процессора: старые модели могут не видеть объем 32 ГБ на одну планку. Обратите внимание на тепловыделение при полной загрузке слотов. Хотя напряжение всего 1,2 В, плотная компоновка чипов требует хорошего продува корпуса. Проверьте наличие свободных слотов под высокий профиль модуля. Некоторые низкопрофильные корпуса имеют ограничения по высоте радиаторов или кабелей. При установке нескольких планок распределяйте их равномерно по каналам контроллера памяти. Это обеспечит максимальную пропускную способность в многопоточных задачах. Избегайте физического контакта с золотыми контактами руками — жир окисляет соединение.
