BMC (Baseboard Management Controller) — это специализированный микроконтроллер, встроенный в материнскую плату сервера. Он работает независимо от основной операционной системы и позволяет администратору управлять сервером удалённо: включать и выключать, отслеживать температуру, контролировать вентиляторы, просматривать логи ошибок. BMC продолжает работать, даже если основная ОС зависла или не загружается.
Контроллер управления платформой решает три ключевые задачи: мониторинг аппаратных компонентов, удалённое управление питанием и доступ к консоли сервера без физического присутствия. Это критично для серверных комнат, дата-центров и распределённой инфраструктуры, где физический доступ к оборудованию ограничен или дорог.
Что такое BMC и как он устроен

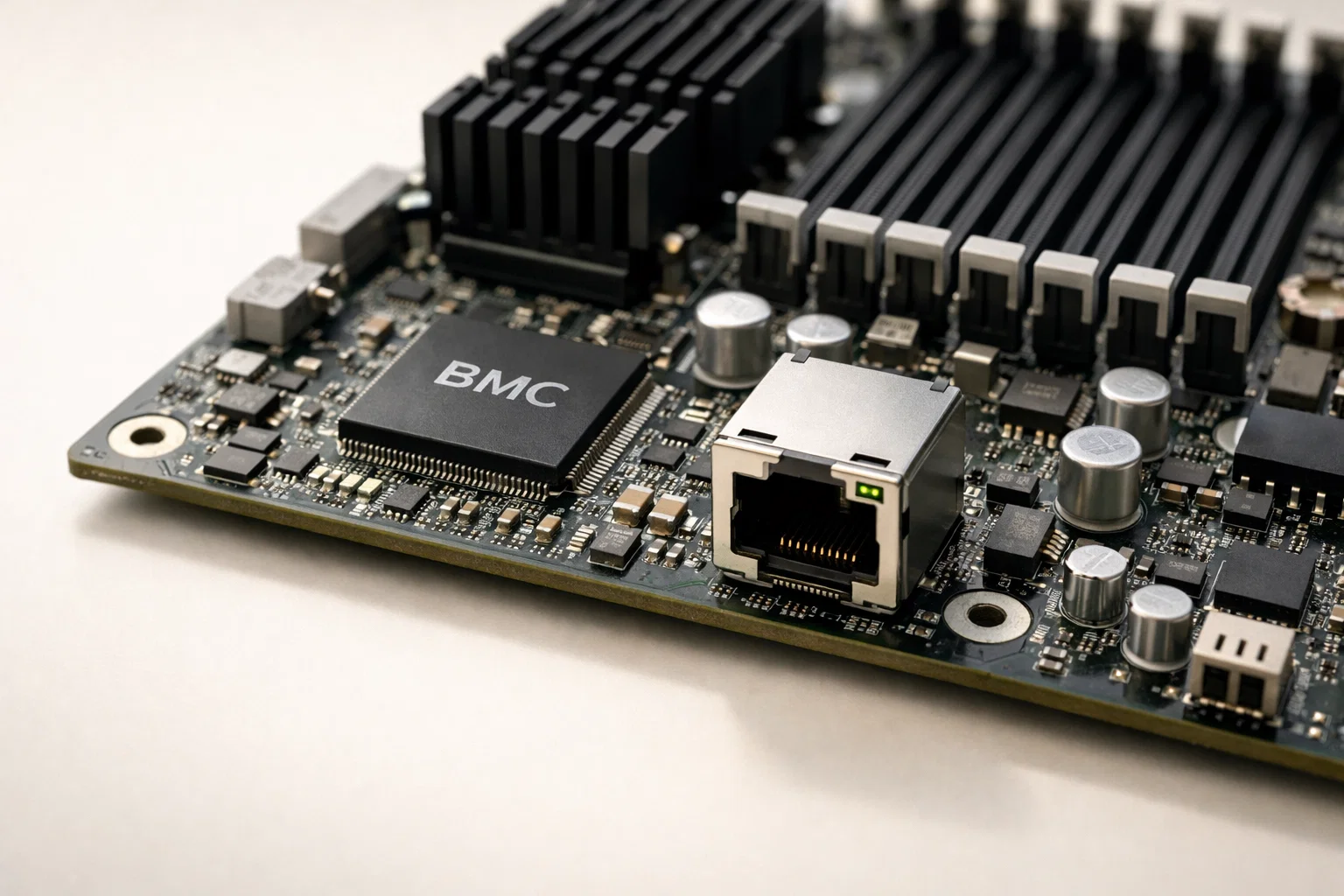

BMC — это отдельный процессор ARM с собственной оперативной памятью (обычно 256–512 МБ) и флеш-памятью для хранения прошивки. Контроллер физически распаян на серверной материнской плате и подключён к шине управления, через которую получает доступ ко всем датчикам: температуры, напряжения, оборотов вентиляторов, состояния RAID-контроллеров и блоков питания.
У BMC есть собственный сетевой интерфейс — выделенный Ethernet-порт (обычно помечен как «Management» или значком гаечного ключа) или возможность работы через один из основных сетевых портов сервера в режиме общего доступа (shared mode). Это позволяет подключиться к контроллеру по IP-адресу из локальной сети или через VPN.
Контроллер управления запускается сразу после подачи дежурного питания на сервер — ещё до загрузки BIOS. Это означает, что администратор может диагностировать проблемы даже на этапе POST (Power-On Self-Test) или настроить удалённую загрузку по сети через виртуальные носители.
Основные функции BMC
Baseboard Management Controller предоставляет администратору полный контроль над аппаратной частью сервера. Вот ключевые возможности контроллера:
Мониторинг состояния оборудования
BMC в реальном времени отслеживает показатели датчиков и записывает события в собственный лог — SEL (System Event Log). Администратор видит:
- Температуру процессоров, чипсета, памяти, дисков
- Скорость вращения всех вентиляторов в системе охлаждения
- Напряжения на линиях питания (12V, 5V, 3.3V)
- Статус блоков питания (работает, отказ, избыточное питание)
- Состояние модулей памяти (установлены, ошибки ECC)
- Состояние дисков в RAID-массиве
Если один из параметров выходит за допустимые пределы — например, температура процессора превышает 85°C или один из вентиляторов остановился — BMC генерирует критическое предупреждение и может отправить уведомление по SNMP, email или webhook.
Управление питанием
BMC позволяет управлять питанием сервера удалённо:
- Включить сервер (Power On)
- Выключить штатно через ACPI (Graceful Shutdown)
- Принудительно выключить (Force Power Off) — аналог удержания кнопки питания
- Перезагрузить сервер (Power Cycle или Reset)
- Перевести в спящий режим
Эти функции критичны, когда сервер физически находится в дата-центре в другом городе, а администратор работает из офиса или дома. Вместо вызова инженера на площадку можно перезагрузить зависший сервер за несколько секунд через веб-интерфейс BMC.
Удалённая консоль и виртуальные носители
BMC предоставляет удалённый доступ к графической консоли сервера — KVM over IP (Keyboard, Video, Mouse). Администратор видит тот же экран, что отображается на физическом мониторе, подключённом к серверу, и может управлять клавиатурой и мышью. Это позволяет настраивать BIOS, устанавливать операционную систему, диагностировать проблемы на этапе загрузки.
Дополнительно BMC поддерживает виртуальные носители — можно подключить ISO-образ с локального компьютера администратора как виртуальный CD/DVD или USB-диск. Сервер видит этот образ как физический носитель и может загрузиться с него. Это ускоряет установку ОС и обновление прошивок: не нужно физически приезжать к серверу с флешкой.
Обновление прошивок и настройка BIOS
Через BMC можно обновлять прошивки BIOS, контроллеров RAID, сетевых адаптеров, самого BMC — всё удалённо. Контроллер скачивает файл прошивки, проверяет его целостность и применяет обновление. Многие реализации BMC поддерживают резервное копирование настроек BIOS и восстановление конфигурации после сбоя.
Логирование и уведомления
BMC ведёт собственный журнал событий (SEL), в который записываются все аппаратные события: изменения температуры, ошибки памяти, замена компонентов. Этот лог хранится во флеш-памяти контроллера и доступен даже после сбоя основной ОС. Администратор может настроить отправку критических событий через SNMP-трапы в систему мониторинга (Zabbix, Nagios, PRTG) или по email.
Чем BMC отличается от основной операционной системы
BMC работает параллельно с основной ОС сервера, но полностью независимо от неё. Вот ключевые различия:
| Параметр | BMC | Основная ОС |
|---|---|---|
| Процессор | Отдельный ARM-процессор (300–500 МГц) | Основной CPU сервера (Intel Xeon, AMD EPYC) |
| Память | 256–512 МБ, встроенная во флеш | 16–512 ГБ+ RAM |
| Питание | Работает от дежурного питания (+5V Standby) | Требует полного включения сервера |
| Сетевой интерфейс | Отдельный порт 100/1000 Мбит/с | Основные сетевые карты 1/10/25 Гбит/с |
| Доступ | Работает всегда, пока есть питание | Доступна только после загрузки ОС |
| Функции | Мониторинг, управление питанием, консоль | Бизнес-приложения, базы данных, веб-серверы |
Главное преимущество BMC — автономность. Даже если основная ОС Linux или Windows Server зависла, потеряла сетевое соединение или вообще не загружается, администратор всё равно может подключиться к BMC, посмотреть логи ошибок, проверить температуру, перезагрузить сервер или загрузиться с виртуального ISO-образа для восстановления системы.
BMC потребляет дежурное питание — обычно 5–10 Вт. Это позволяет контроллеру работать круглосуточно, даже когда сервер выключен. Для администратора это означает возможность удалённо включить сервер утром или в нерабочее время, не приезжая в серверную комнату.
Популярные реализации BMC
BMC — это общий термин для контроллеров управления. Производители серверов используют собственные реализации с фирменными названиями и расширенным функционалом:
Dell iDRAC (integrated Dell Remote Access Controller)
iDRAC — проприетарная реализация BMC в серверах Dell PowerEdge. Контроллер доступен во всех современных моделях серверов (iDRAC 7, 8, 9, 10). Версия iDRAC9 и выше поддерживает HTML5-консоль без Java, RESTful API для автоматизации, интеграцию с Active Directory, двухфакторную аутентификацию.
iDRAC предоставляет веб-интерфейс на порту 443, командную строку через SSH (RACADM) и поддержку протокола Redfish. Расширенные версии (iDRAC Enterprise) добавляют функции виртуальных носителей, графической консоли, записи видео с экрана сервера. В каталоге серверов Server360 представлены модели Dell PowerEdge с iDRAC различных версий.
HP iLO (integrated Lights-Out)
iLO — контроллер управления в серверах HP ProLiant и HPE. Текущая версия — iLO 6. Контроллер поддерживает веб-интерфейс, SSH-доступ, интеграцию с HPE OneView для централизованного управления парком серверов. iLO Advanced добавляет графическую консоль, виртуальные носители, функцию Intelligent Provisioning для автоматической установки ОС.
Supermicro IPMI
Серверы и серверные платформы Supermicro используют стандартный протокол IPMI (Intelligent Platform Management Interface) — открытую спецификацию для управления серверами. Веб-интерфейс называется IPMI Web Console. IPMI поддерживают также материнские платы других производителей: ASUS, ASRock Rack, Tyan.
IPMI — универсальный протокол, поэтому для управления можно использовать стандартные утилиты командной строки (ipmitool в Linux) или сторонние инструменты. Это упрощает интеграцию с системами мониторинга и автоматизации.
Lenovo XClarity Controller
XClarity Controller — BMC в серверах Lenovo ThinkSystem и ThinkAgile. Контроллер поддерживает веб-интерфейс, RESTful API, интеграцию с Lenovo XClarity Administrator для управления инфраструктурой. Функционал схож с iDRAC и iLO: удалённая консоль, виртуальные носители, мониторинг, обновление прошивок.
Как получить доступ к BMC
Для работы с BMC нужно выполнить базовую настройку сети и учётных записей. Последовательность действий:
Физическое подключение
Подключите Ethernet-кабель к выделенному порту управления на задней панели сервера. Порт обычно помечен как «iDRAC», «iLO», «IPMI» или значком гаечного ключа. Если сервер поддерживает режим Shared LOM (LAN on Motherboard), можно использовать один из основных сетевых портов — BMC и основная ОС будут делить один физический интерфейс.
Настройка сети через BIOS или утилиту
При первом включении сервера войдите в BIOS или утилиту настройки BMC (обычно клавиша F2, F10 или Delete при загрузке). Найдите раздел iDRAC Settings, iLO Configuration или IPMI Configuration. Установите параметры сети:
- IP-адрес (статический или DHCP)
- Маску подсети
- Шлюз по умолчанию
- DNS-серверы (опционально)
Задайте логин и пароль администратора BMC. По умолчанию часто используются пары root/calvin (Dell), Administrator/пароль на наклейке (HP), ADMIN/ADMIN (Supermicro). После первого входа обязательно смените пароль на надёжный.
Подключение через веб-интерфейс
Откройте браузер и введите IP-адрес BMC. Откроется веб-интерфейс для входа. Введите логин и пароль. После аутентификации вы увидите панель управления с разделами:
- Dashboard — общая информация, состояние компонентов
- System — управление питанием, консоль, виртуальные носители
- Monitoring — графики температуры, напряжения, обороты вентиляторов
- Logs — журнал событий SEL
- Settings — настройки сети, учётных записей, уведомлений
- Maintenance — обновление прошивок, резервное копирование
Доступ через командную строку
Для автоматизации и скриптов можно использовать SSH-доступ к BMC. Подключитесь через терминал:
ssh root@192.168.1.100
В Dell iDRAC доступна утилита RACADM, в HP iLO — команды iLO CLI, в Supermicro IPMI — стандартная утилита ipmitool. Пример команды для проверки состояния вентиляторов через IPMI:
ipmitool -I lanplus -H 192.168.1.100 -U root -P password sensor list
Безопасность доступа
BMC предоставляет полный контроль над сервером, поэтому безопасность критична. Рекомендации:
- Используйте выделенную управляющую сеть (Management VLAN), изолированную от рабочих сетей
- Установите сложные пароли для всех учётных записей BMC
- Включите двухфакторную аутентификацию (если поддерживается)
- Регулярно обновляйте прошивку BMC — в старых версиях находят уязвимости
- Ограничьте доступ к BMC через firewall — разрешите подключения только с IP-адресов администраторов
- Отключите неиспользуемые протоколы (Telnet, SNMP v1/v2 без аутентификации)
Если вы настраиваете серверную инфраструктуру с нуля, обратите внимание на серверные платформы с поддержкой современных версий BMC и сетевые адаптеры для организации выделенной управляющей сети.
Частые вопросы о BMC
Можно ли использовать BMC, если сервер выключен?
Да. BMC работает от дежурного питания (+5V Standby) и остаётся активным, даже когда основной сервер выключен. Вы можете подключиться к веб-интерфейсу BMC, проверить логи, настроить параметры и удалённо включить сервер. Единственное условие — кабель питания должен быть подключён к серверу и розетке.
Зачем нужен отдельный сетевой порт для BMC?
Выделенный порт управления гарантирует доступ к BMC, даже если основные сетевые интерфейсы сервера не работают из-за сбоя драйверов, неправильной конфигурации сети или отказа сетевой карты. Также выделенный порт позволяет изолировать управляющий трафик от рабочего в отдельную VLAN для повышения безопасности.
Нужно ли покупать дополнительную лицензию для использования BMC?
Зависит от производителя и модели сервера. Базовый функционал BMC (мониторинг, управление питанием, доступ через веб-интерфейс) обычно доступен бесплатно. Расширенные функции — графическая консоль KVM, виртуальные носители, интеграция с Active Directory, расширенное логирование — могут требовать дополнительной лицензии (Dell iDRAC Enterprise, HP iLO Advanced). Уточняйте комплектацию при покупке сервера.
Можно ли добавить BMC в старый сервер без него?
Нет. BMC интегрирован в материнскую плату сервера на этапе производства. Если сервер не оснащён BMC изначально, добавить его невозможно. В редких случаях существуют PCI-карты управления (например, ASUS ASMB-iKVM), но их поддержка ограничена конкретными моделями материнских плат. Если вам нужно удалённое управление, рассмотрите обновление до современного сервера с поддержкой iDRAC, iLO или IPMI.
Влияет ли BMC на производительность сервера?
Нет. BMC работает на отдельном процессоре и использует собственную память, не затрагивая ресурсы основного сервера. Влияние на производительность незаметно. Единственное исключение — режим Shared LOM, когда BMC делит физический сетевой порт с основной ОС: в этом случае трафик управления может незначительно снизить пропускную способность порта, но на практике это не критично (BMC генерирует единицы-десятки Мбит/с).
BMC — это обязательный компонент современной серверной инфраструктуры. Контроллер управления даёт администратору полный контроль над оборудованием независимо от состояния операционной системы, сокращает время реакции на инциденты и устраняет необходимость физического присутствия в серверной. Для компаний, использующих распределённую инфраструктуру или арендующих стойки в дата-центрах, BMC снижает операционные расходы на выезды инженеров и простои оборудования.
При выборе нового сервера обращайте внимание на версию BMC и доступные лицензии. Современные реализации (Dell iDRAC9+, HP iLO5+, Lenovo XClarity) поддерживают HTML5-консоль, RESTful API для интеграции с системами автоматизации и расширенные функции безопасности. В каталоге Server360 представлены серверы с актуальными версиями контроллеров управления — поможем подобрать конфигурацию под ваши задачи. Если вы собираете сервер самостоятельно, изучите конфигуратор серверов для выбора совместимых компонентов.
