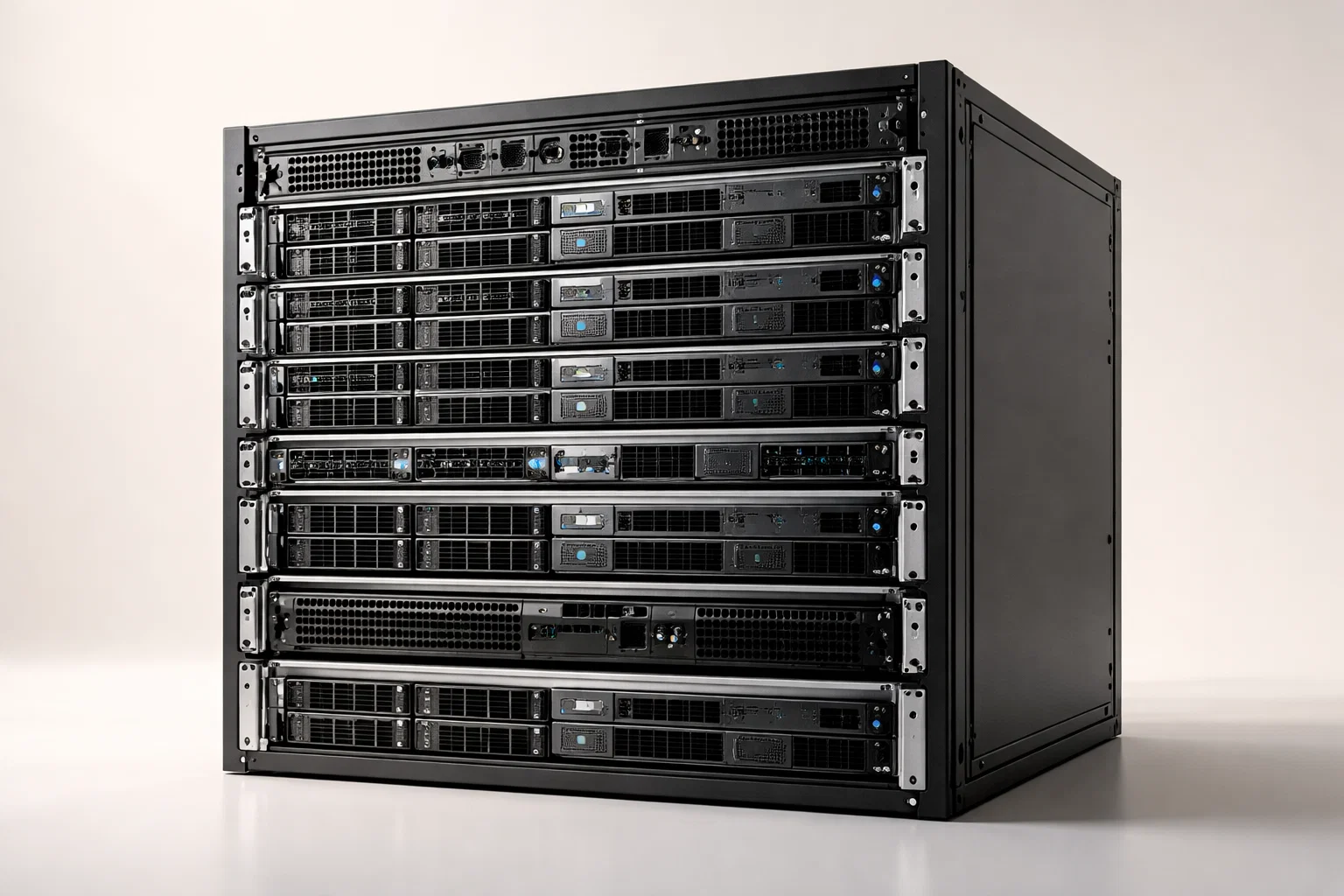

Размеры серверов в стойках: стандарты 1U, 2U, 4U

Серверные стойки работают по единым стандартам — это позволяет устанавливать оборудование разных производителей в одну инфраструктуру. Обозначения 1U, 2U, 4U определяют высоту корпуса сервера и количество слотов, которые он занимает в стойке. Разбираемся, что означают эти цифры, какие физические размеры скрываются за ними и как выбрать формат под свои задачи.

Что такое юнит (U) в серверных стойках

Юнит (Unit, U) — базовая единица измерения высоты оборудования в 19-дюймовых стойках. Один юнит равен 1,75 дюйма или 44,45 мм. Этот стандарт описан в спецификации EIA-310-D (Electronic Industries Alliance), которую используют все производители серверного оборудования.

Стандартная серверная стойка имеет высоту 42U — это 1866,9 мм полезного пространства для установки оборудования. Внутри стойки расположены вертикальные направляющие с отверстиями, которые идут с шагом в один юнит. Каждый сервер крепится к этим направляющим через монтажные уши или рельсы, занимая определённое количество юнитов по высоте.

Ширина стандартной стойки — 19 дюймов (482,6 мм). Это расстояние между внутренними краями направляющих. Полезная ширина для установки оборудования — 450 мм. Глубина стойки варьируется от 600 до 1200 мм в зависимости от модели и назначения — под серверы нужна большая глубина, чем под коммутаторы.

Стандартные размеры серверов: 1U, 2U, 4U

Производители выпускают серверы с высотой корпуса, кратной одному юниту. Самые распространённые форматы — 1U, 2U и 4U. Каждый формат имеет свои особенности по компоновке, охлаждению и вычислительной плотности.

Формат	Высота (мм)	Высота (дюймы)	Типичное применение
1U	44,45 мм	1,75″	Веб-серверы, кэширующие серверы, периферийные узлы
2U	88,9 мм	3,5″	Универсальные серверы, базы данных, виртуализация
4U	177,8 мм	7″	Хранилища данных, высокопроизводительные вычисления

Ширина всех этих серверов одинакова — 19 дюймов по стандарту EIA-310. Глубина зависит от конфигурации и может составлять от 450 мм до 800 мм. Серверы с мощными процессорами и большим количеством дисков обычно глубже — им требуется больше места для системы охлаждения и внутренней компоновки.

Серверы 1U: максимальная плотность размещения

Серверы высотой 1U занимают минимум места в стойке — в стандартную 42U-стойку теоретически помещается 42 таких сервера. На практике часть пространства уходит под коммутаторы, патч-панели и отступы для воздушного потока, но плотность всё равно остаётся максимальной.

Ограничения формата 1U связаны с высотой корпуса в 44,45 мм. Туда физически не помещаются стандартные вентиляторы диаметром 80 мм — приходится использовать тонкие 40-мм вентиляторы, которые работают на высоких оборотах и создают больше шума. Уровень звука одного 1U-сервера под нагрузкой достигает 65-70 дБ.

В 1U-корпус умещаются процессоры с TDP до 150 Вт, до 128 ГБ оперативной памяти в конфигурациях с четырьмя слотами DIMM и до четырёх 2,5-дюймовых дисков. Для расширения функционала используются низкопрофильные адаптеры — сетевые карты, RAID-контроллеры, HBA. Высота таких адаптеров не превышает 68 мм, что позволяет устанавливать их в слоты PCIe внутри корпуса.

Типичные сценарии использования 1U-серверов — фронтенд веб-приложений, кэширующие узлы CDN, периферийные серверы в распределённых системах. Там, где нужна высокая плотность размещения однотипных узлов с умеренной производительностью каждого.

Серверы 2U: баланс производительности и компактности

Формат 2U с высотой корпуса 88,9 мм — самый популярный в корпоративном сегменте. Дополнительное пространство по сравнению с 1U позволяет устанавливать более мощные компоненты и эффективнее их охлаждать.

В 2U-серверы помещаются два процессора с TDP до 205 Вт каждый, до 24 слотов DIMM для оперативной памяти (до 3 ТБ на новых платформах), до восьми 2,5-дюймовых или четырёх 3,5-дюймовых дисков. Охлаждение обеспечивают 60-мм или 80-мм вентиляторы — они вращаются медленнее, чем в 1U, и создают меньше шума при той же теплоотводящей способности.

Внутри корпуса достаточно места для полноразмерных адаптеров расширения высотой до 167 мм — GPU для вычислений, сетевых карт с несколькими портами, RAID-контроллеров с внешними разъёмами SAS. Это делает 2U универсальным форматом для большинства корпоративных задач.

В одну 42U-стойку помещается до 21 сервера формата 2U. Этого достаточно для построения кластера виртуализации, базы данных с отказоустойчивой конфигурацией или вычислительного пула для бизнес-приложений. Серверы в формате 2U выпускают все производители — Dell, HPE, Supermicro, Lenovo — с широким выбором конфигураций под разные бюджеты.

Серверы 4U: максимум слотов расширения и дисков

Формат 4U с высотой 177,8 мм используется там, где нужно максимальное количество дисков, слотов расширения или специализированных компонентов. В такой корпус помещается до 24 дисков формата 3,5 дюйма на передней панели или до 60 дисков формата 2,5 дюйма в плотной компоновке.

Серверы 4U часто применяются как хранилища данных — в них устанавливают большие массивы HDD для архивов, резервных копий или «холодных» данных. Внутри корпуса достаточно места для нескольких блоков питания с резервированием, дублированных вентиляторов и сложных систем охлаждения с перегородками для организации воздушных потоков.

В вычислительных кластерах 4U-серверы используют для установки GPU-ускорителей. В корпус помещается до восьми двухслотовых видеокарт с пассивным охлаждением — воздушный поток от мощных вентиляторов проходит через радиаторы GPU и выводит тепло из корпуса. Такие конфигурации применяются для машинного обучения, рендеринга и научных расчётов.

Недостаток формата 4U — низкая плотность размещения. В стандартную стойку помещается максимум 10 таких серверов, а с учётом коммутаторов и промежутков — 8-9 штук. Это подходит для задач, где критична ёмкость хранения или вычислительная мощность одного узла, а не количество узлов в стойке.

Менее распространённые форматы: 3U, 5U, 6U

Помимо стандартных 1U, 2U, 4U существуют промежуточные форматы — 3U, 5U, 6U. Они встречаются реже и обычно применяются для специализированного оборудования.

Серверы 3U (высота 133,35 мм) используются в системах хранения данных, где нужно больше дисков, чем в 2U, но не требуется полный объём 4U. Некоторые производители выпускают в формате 3U серверы с горизонтальной компоновкой материнской платы — это упрощает доступ к компонентам при обслуживании.

Формат 5U (222,25 мм) применяется в blade-шасси — это корпуса, в которые устанавливаются серверные блейды (лезвия). Одно шасси может вмещать от 8 до 16 блейдов, каждый из которых является отдельным сервером. Blade-системы используют для максимальной плотности вычислений при централизованном управлении питанием и охлаждением.

Серверы 6U и выше (от 266,7 мм) — это обычно tower-серверы в напольном исполнении или специализированные системы, которые не предназначены для установки в стандартные стойки. Их применяют в небольших офисах, где нет выделенной серверной комнаты, или в лабораториях для экспериментальных конфигураций.

Стандарт EIA-310: откуда взялись эти размеры

Стандарт EIA-310 (позже переименованный в ANSI/EIA-310-D) разработала Electronic Industries Alliance в 1992 году. Он описывает размеры 19-дюймовых стоек, расположение монтажных отверстий, толщину металла и требования к прочности конструкции.

19-дюймовая ширина (482,6 мм) пришла из телекоммуникационного оборудования 1930-х годов — именно такое расстояние между стойками использовалось в коммутаторах AT&T. Этот размер стал де-факто стандартом для всей индустрии, включая серверное оборудование.

Высота одного юнита в 1,75 дюйма (44,45 мм) выбрана как компромисс между плотностью размещения и возможностью размещения стандартных компонентов. Меньший размер затруднил бы монтаж и охлаждение, больший — снизил бы эффективность использования пространства стойки.

Монтажные отверстия на стойке идут с шагом 15,875 мм (0,625 дюйма). В одном юните три таких шага, что даёт четыре отверстия на каждый юнит высоты. Стандарт также описывает два типа резьбы — метрическую M6 и дюймовую 12-24 — для совместимости оборудования разных производителей.

Физические ограничения разных форматов

Каждый формат сервера имеет конструктивные ограничения, которые влияют на выбор компонентов и итоговую производительность.

Процессоры и охлаждение

В серверах 1U используются низкопрофильные радиаторы высотой до 35 мм. Это ограничивает TDP процессоров до 150-165 Вт — более мощные CPU требуют более массивных систем охлаждения. Серверы 2U позволяют устанавливать процессоры с TDP до 205 Вт благодаря радиаторам высотой до 75 мм. В 4U-корпусах ограничений по охлаждению практически нет — туда помещаются любые серверные процессоры.

Память и слоты расширения

Количество слотов DIMM зависит от площади материнской платы. В 1U-серверах обычно 4-8 слотов, в 2U — до 24 слотов, в 4U — до 32 слотов в конфигурациях с двумя процессорами. Слоты PCIe для адаптеров расширения также ограничены: в 1U помещается 1-2 низкопрофильных слота, в 2U — до 6 полноразмерных, в 4U — до 10 слотов.

Дисковые отсеки

Формат 1U вмещает максимум 4 диска 2,5 дюйма или 2 диска 3,5 дюйма на передней панели. Формат 2U — до 8 дисков 2,5 дюйма или 4 дисков 3,5 дюйма. Формат 4U — до 24 дисков 3,5 дюйма в стандартной компоновке или до 60 дисков 2,5 дюйма в плотной компоновке. Это критично для систем хранения, где объём данных измеряется сотнями терабайт.

Как выбрать формат сервера под свои задачи

Выбор формата зависит от приоритетов: плотность размещения, производительность одного узла, количество дисков или бюджет на инфраструктуру.

Когда выбирать 1U

Формат 1U подходит для задач с горизонтальным масштабированием — когда вы добавляете новые серверы вместо наращивания мощности существующих. Типичные сценарии:

• Веб-серверы за балансировщиком нагрузки
• Кэширующие узлы Memcached или Redis
• Worker-серверы в очередях задач
• Периферийные узлы в CDN
• Серверы для микросервисной архитектуры

В этих сценариях важна высокая плотность размещения при умеренной производительности каждого узла. Отказ одного сервера не критичен — нагрузка перераспределяется на оставшиеся. Недостаток — высокий уровень шума, поэтому 1U-серверы размещают в изолированных серверных комнатах с хорошей звукоизоляцией.

Когда выбирать 2U

Формат 2U — универсальный выбор для большинства корпоративных задач. Он подходит, когда нужен баланс между производительностью, возможностями расширения и плотностью размещения. Применение:

• Серверы баз данных (PostgreSQL, MySQL, MS SQL)
• Гипервизоры для виртуализации (VMware ESXi, Proxmox, Hyper-V)
• Серверы приложений (1С, SAP, корпоративные системы)
• Файловые серверы и контроллеры домена
• Универсальные серверы для смешанных нагрузок

В 2U-корпус помещается достаточно памяти для виртуализации или больших баз данных, есть место для RAID-контроллеров и сетевых адаптеров, а система охлаждения работает тише, чем в 1U. В стандартную стойку помещается 20-21 сервер — этого достаточно для кластера среднего размера.

Когда выбирать 4U

Формат 4U нужен в трёх случаях: много дисков, много GPU или специализированные компоненты. Типичные сценарии:

• Системы хранения данных с десятками дисков
• Файловые серверы и NAS для больших объёмов данных
• Вычислительные серверы с GPU для машинного обучения
• Серверы для 3D-рендеринга и видеообработки
• Системы резервного копирования с большими массивами ленточных накопителей

В одном 4U-сервере можно разместить хранилище на 200-300 ТБ или вычислительный узел с восемью GPU и производительностью в сотни терафлопс. Это выгоднее, чем распределять эти ресурсы между несколькими серверами меньшего формата — снижаются затраты на сетевую инфраструктуру, электропитание и охлаждение.

Требования к стойкам для разных форматов

Серверы разных форматов предъявляют разные требования к стойкам — по глубине, грузоподъёмности и организации воздушного потока.

Глубина стойки

Серверы 1U обычно имеют глубину 450-550 мм — для них подходят стойки глубиной 600 мм. Серверы 2U могут быть глубиной до 700 мм — нужны стойки глубиной 800-1000 мм. Серверы 4U с большим количеством дисков и резервированными блоками питания достигают глубины 750-800 мм — для них нужны стойки глубиной 1000-1200 мм.

При выборе стойки учитывайте не только глубину сервера, но и длину кабелей сзади — для питания и сетевых подключений нужно дополнительное пространство. Рекомендуется запас глубины минимум 100-150 мм от задней панели сервера до задней стенки стойки.

Грузоподъёмность

Вес сервера зависит от конфигурации. Пустой 1U-сервер весит 8-12 кг, с дисками и адаптерами — до 15 кг. Сервер 2U весит 15-25 кг, а 4U-сервер с полной загрузкой дисками может достигать 40-50 кг. Стандартная 42U-стойка выдерживает статическую нагрузку 600-1000 кг — этого достаточно для 30-40 серверов формата 2U.

При установке тяжёлых серверов 4U их размещают в нижней части стойки — это снижает центр тяжести и повышает устойчивость. Лёгкие коммутаторы и патч-панели располагают сверху. Такая компоновка предотвращает опрокидывание стойки при выдвижении серверов на рельсах для обслуживания.

Организация воздушного потока

Серверы забирают холодный воздух через переднюю панель и выбрасывают горячий через заднюю. В серверной комнате стойки устанавливают рядами с чередованием: холодный коридор (передние панели серверов) — горячий коридор (задние панели). Система кондиционирования подаёт холодный воздух в холодные коридоры и забирает горячий из горячих.

В стойке между серверами оставляют промежутки в 1-2U для циркуляции воздуха — это предотвращает перегрев. Пустые юниты закрывают заглушками (blank panels), чтобы воздух не циркулировал мимо серверов. Серверы с высоким тепловыделением (мощные процессоры, много дисков) не устанавливают плотно друг над другом — между ними оставляют минимум один юнит свободного пространства.

Альтернативные стандарты: Open Rack и ОСР

Помимо классического 19-дюймового стандарта EIA-310 существуют альтернативные форматы стоек, которые используются в крупных дата-центрах.

Open Rack

Стандарт Open Rack разработан Facebook (Meta) в рамках проекта Open Compute Project. Он использует стойки шириной 21 дюйм (533 мм) вместо стандартных 19 дюймов. Дополнительная ширина позволяет устанавливать более широкие серверные платформы с улучшенной компоновкой компонентов.

В Open Rack высота одного юнита остаётся прежней — 44,45 мм. Серверы в этом формате выпускают Quanta, Wiwynn и другие ODM-производители. Стандарт используется крупными облачными провайдерами (Facebook, Microsoft, LinkedIn) для оптимизации стоимости владения инфраструктурой в масштабе сотен тысяч серверов.

OCP (Open Compute Project)

OCP включает несколько стандартов серверного оборудования, включая форматы стоек, серверов и серверных платформ. Основное отличие от EIA-310 — модульная архитектура с разделением питания, охлаждения и вычислительных модулей. Это позволяет заменять и апгрейдить компоненты без остановки всей стойки.

Серверы OCP обычно рассчитаны на постоянное питание от высоковольтных шин (48V DC вместо стандартных 12V). Такая схема снижает потери на преобразовании напряжения и повышает общий КПД дата-центра. Стандарт применяется в крупных инфраструктурах, где экономия на электропотреблении в несколько процентов даёт миллионы долларов экономии в год.

Практические советы по установке серверов в стойку

При установке серверов в стойку соблюдайте несколько правил, которые продлят срок службы оборудования и упростят обслуживание.

Используйте рельсы вместо монтажа на уши

Серверы можно крепить к стойке двумя способами: через монтажные уши (статическая установка) или на выдвижные рельсы (динамическая установка). Рельсы позволяют выдвигать сервер из стойки без отключения кабелей — это критично для обслуживания в производственной среде.

Для серверов 1U используйте лёгкие рельсы без фиксаторов — вес сервера небольшой, сложная механика не нужна. Для 2U и 4U выбирайте рельсы с шарикоподшипниками и стопорами — они выдерживают нагрузку до 50 кг и фиксируют сервер в выдвинутом положении для безопасного обслуживания.

Маркируйте кабели и серверы

В стойке с 20-30 серверами легко запутаться в сетевых кабелях и кабелях питания. Используйте цветную маркировку: синие кабели — управление (IPMI/iDRAC), жёлтые — производственная сеть, красные — сеть хранения данных. На каждый кабель наклейте ярлык с номером порта и именем сервера.

Сами серверы пронумеруйте наклейками на передней панели — это упростит идентификацию при физическом обслуживании. В документации ведите схему стойки с указанием, какой сервер в каких юнитах установлен. Это сэкономит время при поиске неисправностей или планировании добавления нового оборудования.

Планируйте расширение заранее

Не заполняйте стойку под завязку — оставляйте 10-15% свободного пространства для будущих серверов, коммутаторов или апгрейда существующего оборудования. Свободные юниты улучшают циркуляцию воздуха и дают гибкость при реорганизации инфраструктуры.

При планировании новой серверной комнаты закладывайте запас по количеству стоек. Если сейчас нужно 5 стоек, установите 6-7 — стоимость пустой стойки несопоставима с затратами на расширение помещения и прокладку дополнительных кабельных трасс через несколько лет.
